4K60 2x1 Multiviewer Commutateur vidéo UHD sans couture avec audio RS232
Introduction au projet

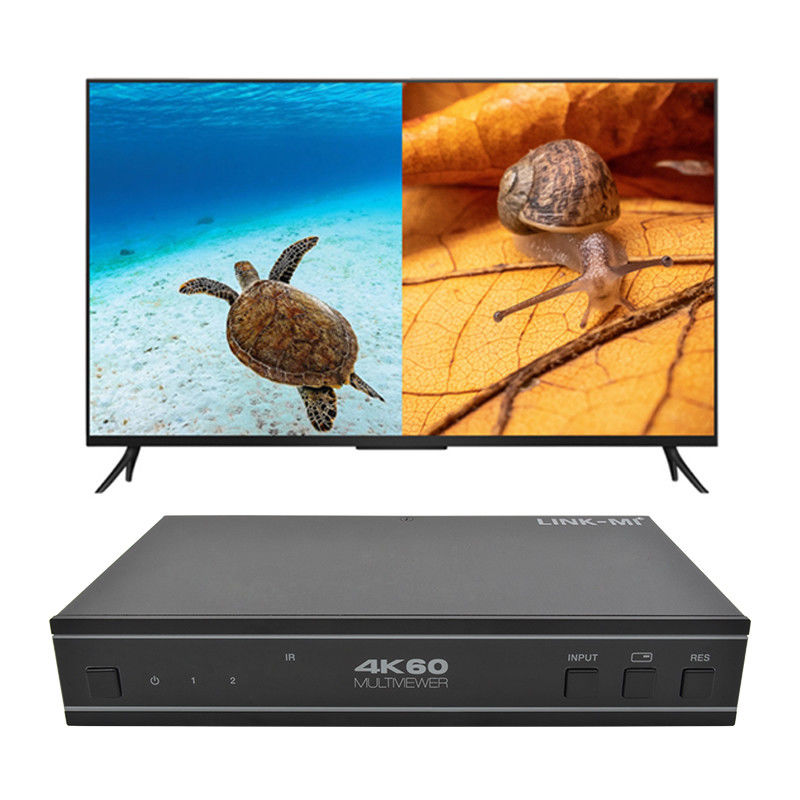

LINK-MI LM-S21C Ce commutateur vidéo UHD multiviewer sans couture 4K60 2x1 a été développé dans le but de prendre en charge une résolution de sortie plus élevée (4K@60) pour plusieurs sources sur un seul écran.Il peut combiner deux signaux vidéo sur un seul écran UHD ou HD.
L'utilisateur peut facilement gérer chaque entrée via le logiciel de contrôle fourni et créer n'importe quelle disposition et position de l'une des deux entrées sur un seul moniteur.Cet appareil prend en charge la gamme complète de résolutions vidéo d'entrée allant jusqu'à 4K@60 (RB) et le dé-intégration audio RCA /optique pris en charge pour les systèmes de distribution audio externesCet appareil peut être contrôlé via des boutons du panneau avant, une télécommande IR, des commandes RS-232.
Caractéristique
1. compatibles avec HDMI 2.0b, HDCP 2.2 et HDCP 1.x
2Prend en charge la bande passante vidéo de 18 Gbps
3. Résolutions d'entrée et de sortie prises en charge jusqu'à 4K2K@604:4:4
4. Prise en charge du LPCM, AC3, DD+, DTS, DTS-HD, jusqu'à 7.1 canaux audio
5. Commutation transparente entre les canaux d'entrée et les images multiples combinées sur un seul écran UHD

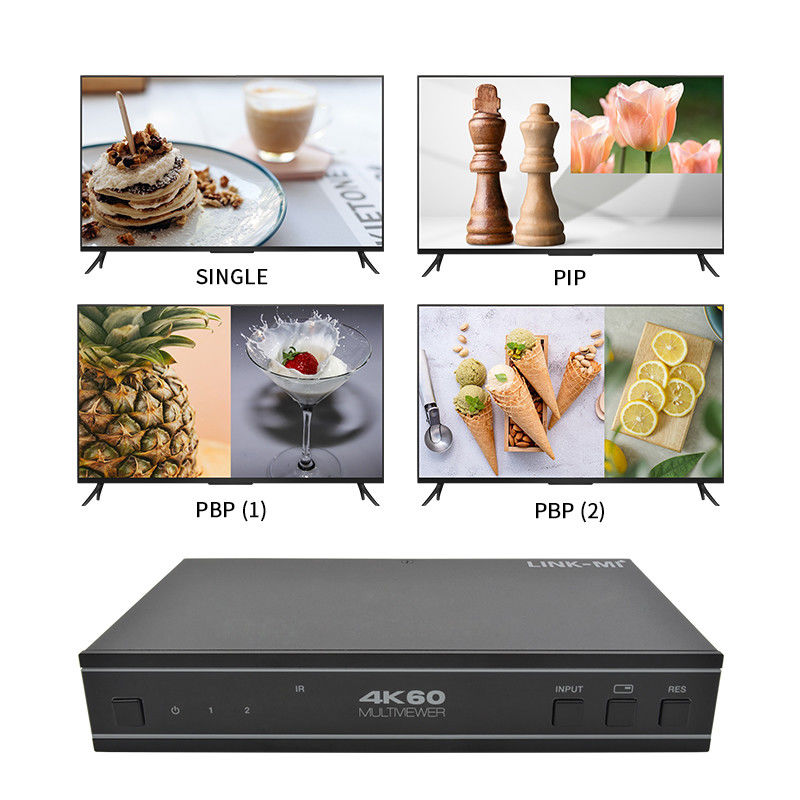

6. Jusqu'à 4 modes d'affichage: SINGLE, PIP, PBP (1), PBP (2)
7Dé-intégration audio via des ports audio analogiques et à fibre optique
8. Prise en charge du contrôle du volume et de la sélection audio indépendante
9. Gestion avancée de l'EDID
10- Contrôle par les boutons du panneau avant, télécommande IR, commandes RS-232.
11Conception compacte pour une installation facile et flexible
Spécification
| Le numéro de modèle. |
LM-S21C |
| Le secteur privé |
| Conformité HDMI |
HDMI 2.0b |
| Conformité avec le protocole HDCP |
Le code de l'émetteur |
| Largeur de bande vidéo |
18 Gbps |
| Résolution vidéo |
Jusqu'à 4K2K@60 4:4:4 |
| Niveau IR |
5Vp-р |
| Fréquence IR |
38 kHz |
| Espace de couleur |
RGB, YCbCr4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Profondeur de couleur |
8 bits |
| Formats audio |
HDMI: PCM2.0/5.1/7.1CH, Dolby Digital/Plus, DTS, DTS haute résolution
Audio analogique [3,5 mm L/R]: PCM2.0;
SPDIF (optique): Dolby Digital, DTS 5.1, PCM2.0.
Remarque: Il ne prend pas en charge l'audio HBR.
|
| Protection contre la DSE |
Modèle de corps humain ± 8 kV (décharge dans l'espace aérien) et ± 4 kV (décharge par contact) |
| Connexion |
| Portes d'entrée |
2x HDMI IN [type A, femelle à 19 broches] |
| Ports de sortie |
1 x sortie HDMI [type A, femelle à 19 broches]
1 x sortie L/R [RCA]
1 x sortie optique [S/PDIF]
|
| Portes de contrôle |
1 x RS-232 [connecteur phoenix de 3,81 mm]
1 x IR EXT [Stereo Mini-jack de 3,5 mm]
|
| Les appareils électroménagers |
| Logements |
Emballage métallique |
| Couleur |
Noir |
| Les dimensions |
Le nombre d'étoiles est calculé en fonction du nombre d'étoiles. |
| Le poids |
497 g |
| Énergie |
Pour les appareils de commande électronique, la fréquence d'entrée doit être supérieure ou égale à:
Définition de l'équipement
|
| Consommation d'électricité |
4.56W (maximum) |
| Température de fonctionnement |
32 à 104°F/0 à 40°C |
| Température de stockage |
-4 à 140 °F / 20 à 60 °C |
| Humidité relative |
RH de 20 à 90% (sans condensation) |
| Nom de l'entreprise: Les spécifications peuvent être modifiées sans préavis. |
Diagramme de connexion
Connexion 2

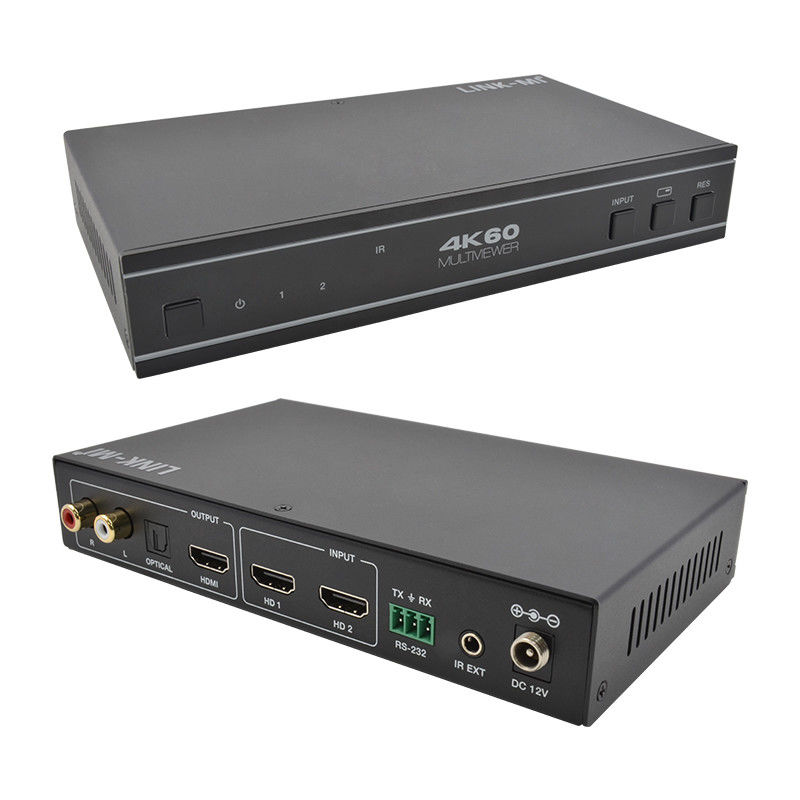

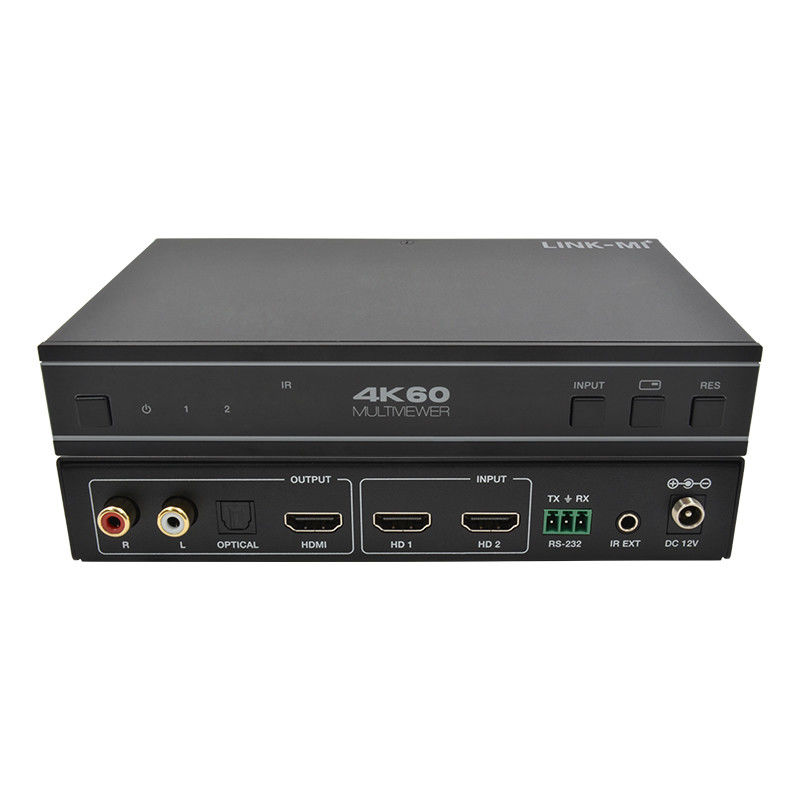

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-S21C 4K60 2x1 Multiviewer Vidéo UHD...
