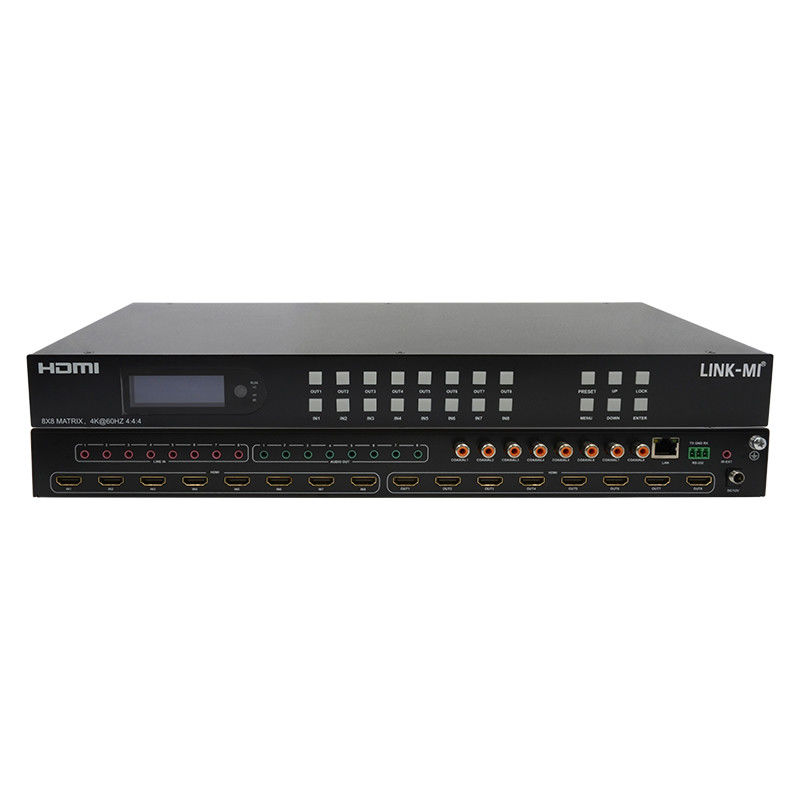

Matrice HDMI 8x8 avec support d'extraction audio analogique 4K@60hz 18Gbps HDR
Introduction au projet
Cette matrice HDMI 8x8 4K prend en charge la transmission de vidéo (résolutions jusqu'à 4K2K@60Hz, HDCP 2.2, HDMI2.0) et audio numérique multicanal de 8 sources HDMI à 8 sorties HDMI et 8 sorties SPDIF.Cette matrice prend en charge les formats audio numériques haute résolution tels que Dolby TrueHD et DTS-HD Master Audio ainsi que le contenu vidéo 3DEn outre, cette matrice permet également l'intégration et l'extraction d'audio analogique à partir de 8 entrées audio analogiques et de 8 sorties audio analogiques.
Caractéristiques
1. HDMI version 2.0 (support pour les émissions 4K@60Hz YUV4:4:4)
2. Prise en charge 3D
3. Largeur de bande allant jusqu'à 18 Gbps
4. conforme à la norme HDCP1.4/2.2
5Prise en charge du HDR10, HLG, Dolby Vision
6. 8xHDMI entrée, 8xHDMI sortie
7. 8x entrée audio analogique et 8x sortie audio analogique, et 8x sortie audio S/PDIF
8. Prise en charge de l' extraction audio intégrée et HDMI
9. N'importe laquelle des 8 sources Ultra HD à n'importe laquelle des 8 écrans Ultra HD
10. Prise en charge de LPCM2.0-5.1/16-24BIT/32-192KHZ, Dolby Atmos et DTS-X
11. Interface RS232 permettant à l'utilisateur de mettre à niveau le micrologiciel
12. Contrôleable par des boutons du panneau avant, télécommande IR, RS232, IP, Web GUI
13Le port Ethernet prend en charge Telnet, UDP, HTTP et TCP/IP
14- Soutenir la gestion de l'EDID, la CEC et le CRA
Spécification
| Le numéro de modèle. |
LM-MX21 |
| Largeur de bande |
18 Gbps |
| Résolution |
Les résultats de cette enquête ont été publiés dans les journaux de l'UE.2:0, 4K@ 60hz YUV4:4:4 |
| Connecteurs d'entrée vidéo |
8xHDMI de type A, 19 broches, féminin |
| Connecteurs de sortie vidéo |
8xHDMI de type A, 19 broches, féminin |
| Connecteurs d'entrée audio |
8xAudio analogique, 3,5 mm, féminin |
| Connecteurs de sortie audio |
8xAudio analogique, 3,5 mm, féminin, 8x SPDIF Coaxial, féminin |
| Port série RS-232 |
DB9, femme |
| Port Ethernet (contrôle IP) |
RJ45, femelle |
| Port IR ext |
une prise stéréo de 1x3,5 mm |
| Consommation d'électricité |
28W (maximum) |
| Dimensions (WxHxD) |
L482.4 XW 220 XH44 mm |
| Poids net |
20,8 kg |
| Température de fonctionnement |
32°F à 104°F (0°C à 40°C) |
| Température de stockage 1 |
4°F à 140°F (- 10°C à 60°C) |
| Remarque: les spécifications peuvent être modifiées sans préavis. |
Diagramme de connexion

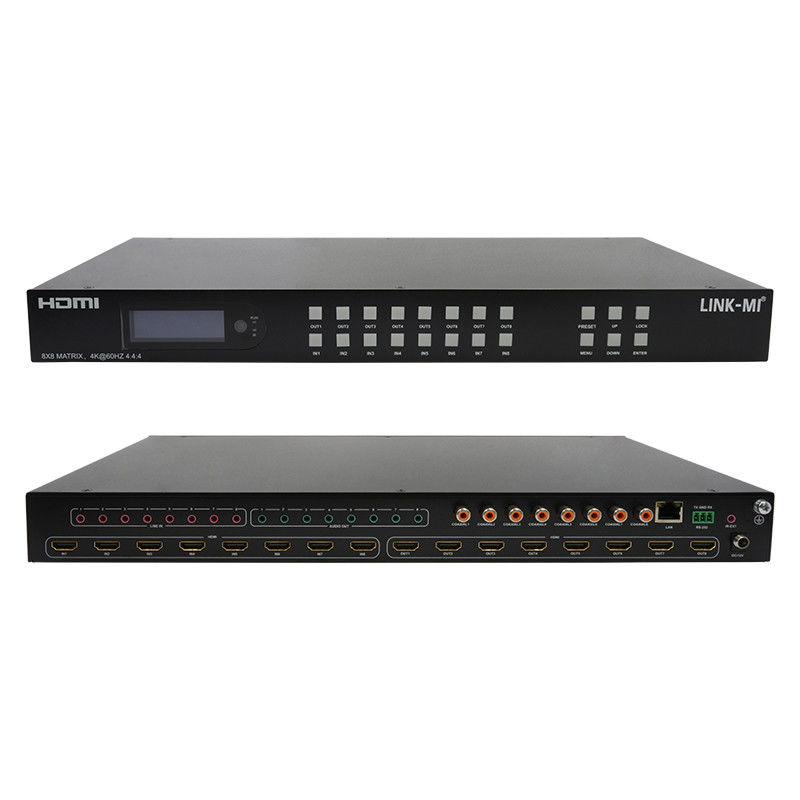

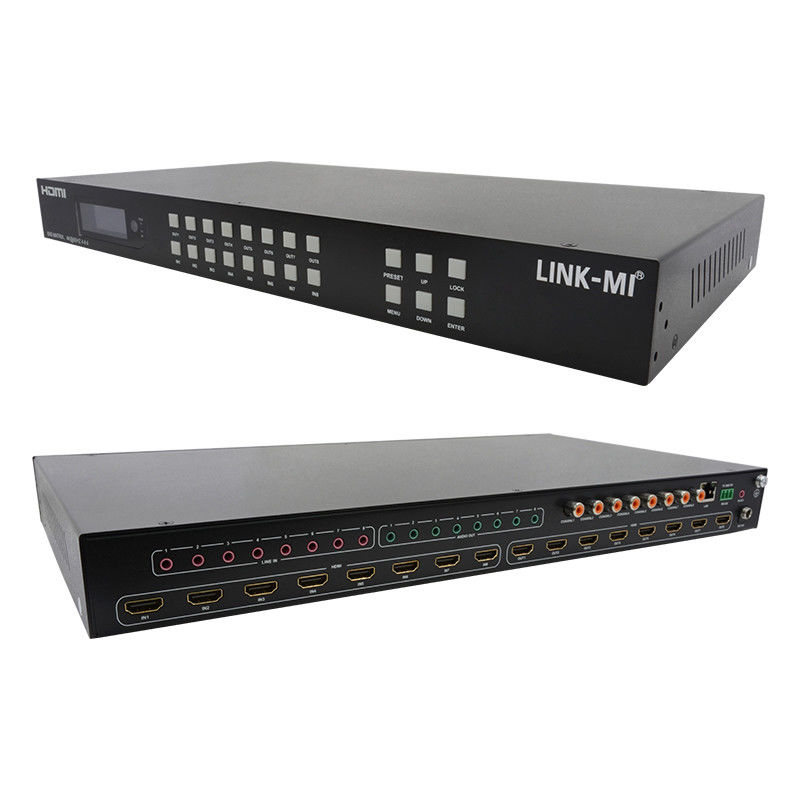

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-MX21 4K60Hz 8x8 HDMI2.0 Matrice avec audio supplémentaire...
