Matrice HDMI 70M 4X4 avec fonction de matrice IR 18Gbps 4K@60Hz HDMI 2.0b POC
Introduction au projet
LINK-MI LM-MX44-70 La matrice HDMI 4x4 de 18 Gbps peut connecter quatre sources HDMI à huit écrans.Il dispose de quatre sorties HDMI et chaque sortie HDMI est mirrored pour fournir une sortie CAT-Cable qui fonctionne simultanément.
Il prend en charge la transmission de vidéo (résolution est jusqu'à 1080p Full HD et 4Kx2K@60Hz 4:4Il supporte les formats audio numériques HD tels que LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus et DTS-HD Master Audio.
Connectez un récepteur CAT à chacune des sorties du câble CAT pour étendre le signal HDMI jusqu'à 230 pieds / 70 m pour une connectivité multi-salle.
Le produit prend en charge la fonction de matrice IR unidirectionnelle. En outre, il peut être contrôlé via des boutons du panneau avant, une télécommande IR, RS-232, un LAN et une interface graphique Web.
Caractéristique
1. compatibles avec HDMI 2.0b et HDCP 2.2/1.x
2. Résolution vidéo jusqu'à 4K2K@60Hz (YUV 4:4:4) sur tous les ports HDMI et CAT
3. 4 entrées HDMI, 4 sorties HDMI et CAT reflétées
4. Les ports HDMI prennent en charge la bande passante vidéo non compressée sans perte de 18 Gbps
5. Prise en charge de 4K->1080P Down Scaler pour chaque port de sortie
6. HDR, HDR10, HDR10+, Dolby Vision, HLG sont pris en charge
7La sortie CAT peut étendre la distance de transmission jusqu'à 230 pieds/70 m via un seul câble CAT6
8. Transmission audio HDMI jusqu'à haute définition haute définition (LPCM, Dolby TrueHD et DTS-HD Master Audio)
9La gestion avancée de l'EDID et le contrôle de la CEC sont pris en charge
10. 12V POC sur tous les ports CAT
11. Prise en charge de la fonction de matrice IR à sens unique
12- Contrôle par les boutons du panneau avant, télécommande IR, RS-232, LAN et Web GUI
Spécification
| Le numéro de modèle. |
LM-MX44 à 70 |
| Conformité HDMI |
HDMI 2.0b |
| Conformité avec le protocole HDCP |
Le code de l'émetteur |
| Largeur de bande vidéo |
18 Gbps |
| Résolution vidéo |
Jusqu'à 4K2K@50/60Hz (4:4:4) |
| Espace de couleur |
RGB 4:4:4, YCbCr 4:4Quatre sur quatre:2Je vous en prie.2:0 |
| Profondeur de couleur |
Pour les appareils de traitement des ondes de fréquences de fréquence de 8 bits, 10 bits, 12 bits (1080p@60Hz)
Pour les appareils de type "LED", la fréquence de sortie est de 8 bits.4:4)
8 bits, 10 bits, 12 bits (4K2K@60Hz YCbCr 4:2Je vous en prie.2:0)
|
| Formats audio HDMI |
LPCM 2.0/2.1/5.1/6.1/7. Il n'y a pas de problème avec le système.1, Dolby numérique, Dolby TrueHD,
Pour les appareils de type "LED" ou "LED"
DTS HD-HRA, DTS-X
|
| Distance de transmission |
230 pieds / 70 m (via un seul câble CAT6) |
| Protection contre la DSE |
Modèle du corps humain:
± 8 kV (décharge dans l'espace aérien), ± 4 kV (décharge par contact)
|
| Connexion |
| Matrice |
Les entrées: 4 x HDMI de type A [19 broches femelles]
Sorties: 4 x HDMI de type A [femelle à 19 broches]
4 x port CAT [RJ45]
4 x IR OUT [Stereo Mini-jack 3,5 mm]
Les commandes: 1 x TCP/IP [RJ45]
1 x RS-232 [connecteur phénix à 3 broches]
|

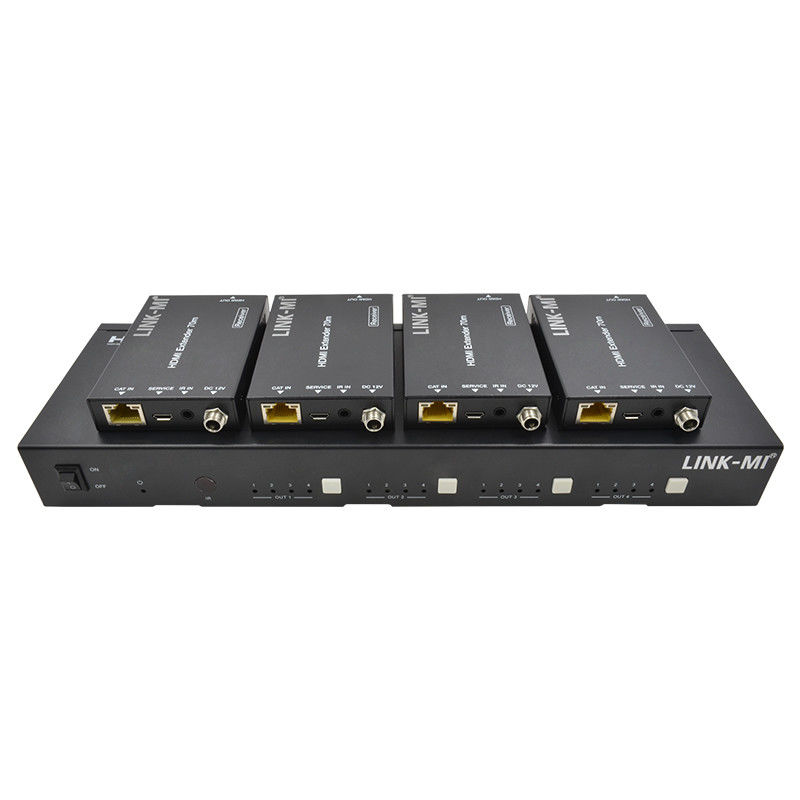

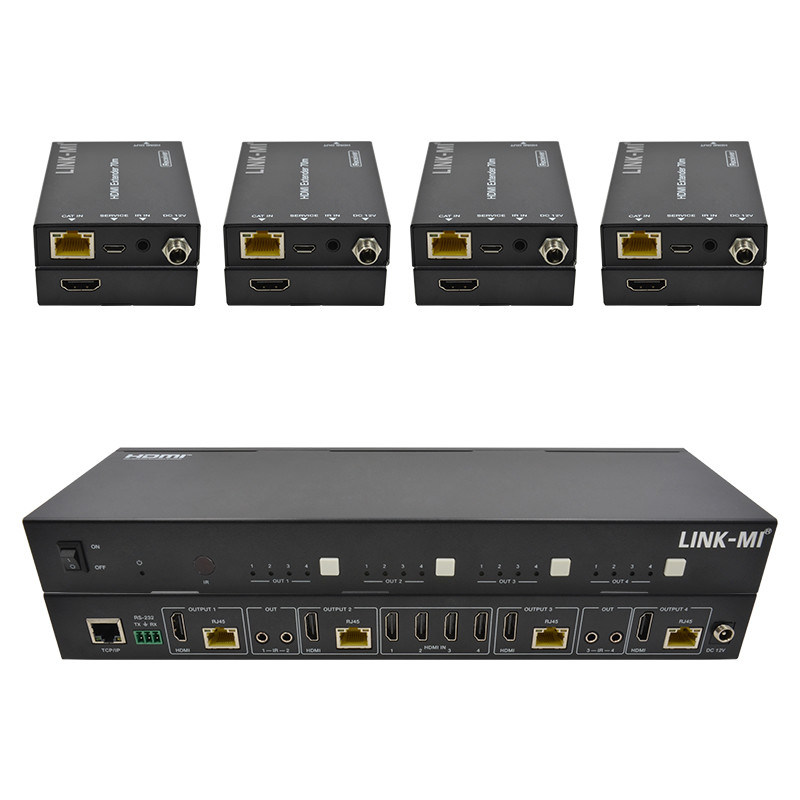

| Récepteur CAT |
Les données de sortie sont fournies à l'aide d'une connexion IR de 1x [Stereo Mini-jack 3,5 mm]
1x le port CAT [RJ45]
Sortie: 1x HDMI de type A [femme à 19 broches]
Contrôle: 1x SERVICE [Micro USB, port de mise à jour]
|
| Les appareils électroménagers |
| Logements |
Emballage métallique |
| Couleur |
Noir |
| Les dimensions |
Matrice: 320 mm (W) × 100 mm (D) × 36 mm (H)
Récepteur: 61 mm (W) x 88 mm (D) x 18 mm (H)
|
| Le poids |
Matrice: 915g, récepteur: 155g |
| Énergie |
Le système d'alimentation doit être équipé d'un système d'alimentation électrique.
Pour les appareils de commande électronique, la puissance de sortie est de 12 V/2.5 A.
(normes US/UE, certifié CE/FCC/UL)
|
| Consommation d'électricité |
19.68W (maximum) |
| Température de fonctionnement |
0°C ~ 40°C / 32°F ~ 104°F |
| Température de stockage |
-20°C ~ 60°C / -4°F ~ 140°F |
| Humidité relative |
RH 20 à 90% (non condensée) |
| Résolution / longueur du câble |
HDMI entrée/sortie |
| 4K60 pieds/mètre |
16 pieds / 5 M |
| 4K30 pieds/mètre |
32 pieds et 10 m |
| 1080P60 pieds/mètre |
50 pieds / 15 m |
| L'utilisation d'un câble "HDMI haut débit premium" est fortement recommandée. |
| Remarque: les spécifications peuvent être modifiées sans préavis. |
Diagramme de connexion

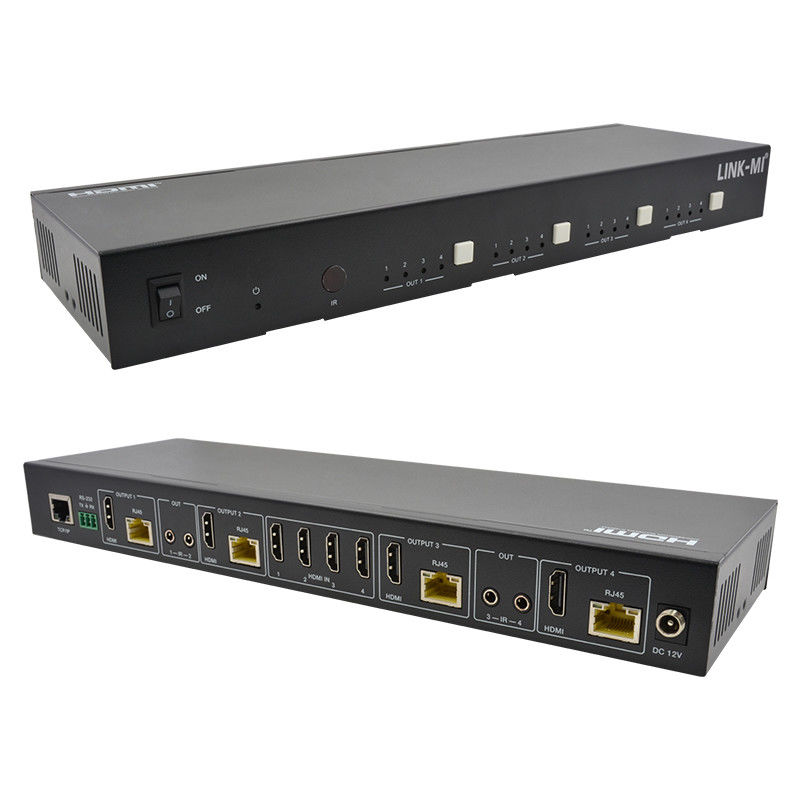

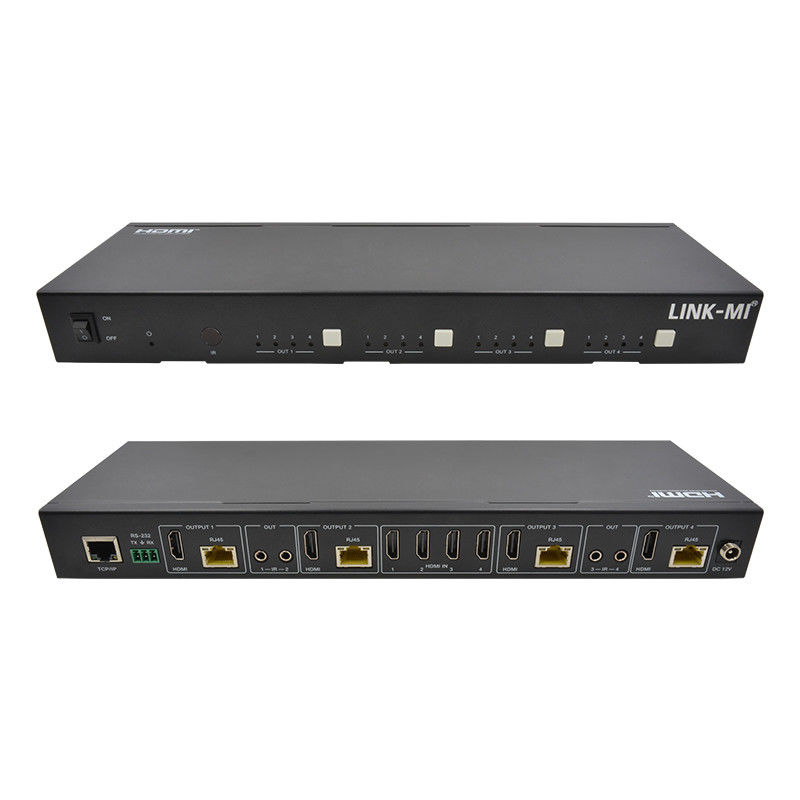

Description du panneau
