Contrôleur de paroi vidéo 4K 2x2/1x4/4x1/10x10 Affichage de jonction HDMI/USB Type C/DVI
Introduction au projet

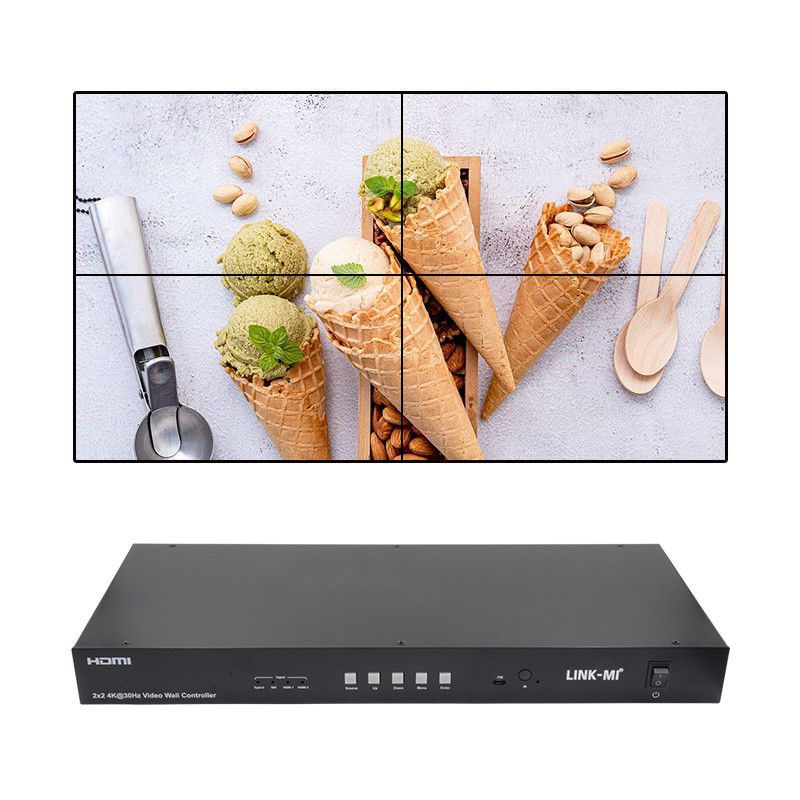

LINK-MI LM-VW02B est un contrôleur vidéo murale 4 canaux ultra HD 4K. Il est utilisé pour distribuer des signaux à plusieurs unités d'affichage pour l'épissage d'affichage.Il est livré avec 4 signaux d'entrée comme 2 HDMI / 1 USB Type C / 1 DVI; avec 4 sorties HDMI à canaux, et 1 sortie HDMI Loop supplémentaire pour l'affichage unique ou en cascade.L'utilisateur peut basculer n'importe lequel des 4 signaux d'entrée à afficher sur 4 écrans de télévision pour faire un grand mur vidéo 2x2 ou 1x4, 4x1... modes d'affichage, et max 10x10 mur vidéo en connexion en cascade.
Pendant ce temps, il prend également en charge le mode splitter 1x4 HDMI, l'extraction audio SPDIF et analogique, la résolution UHD la plus élevée jusqu'à 3840x2160 @ 30Hz, rotation de 180 °, gestion EDID.L'utilisateur peut le contrôler facilement via la télécommandeIl est en rack 1U et facile à installer.
Caractéristiques
1. Prise en charge de l'entrée HDMI USB TYPE-C / DVI / 2.
2. Prise en charge du mur vidéo 4K 2x2, en cascade pour créer un mur vidéo 2x3, 3x4 et max 10x10.
3- Prise en charge de la rotation de l'image de sortie à 180°.
4. Prise en charge de la résolution la plus élevée jusqu'à 4K@30HZ 4:4Pour les entrées de type C et HDMI, 4 pour 1920x1200 pour les entrées DVI.
5. Prise en charge de la gestion EDID: Deux EDID par défaut: 4K30HZ, 1080P.
6- Prise en charge du HDCP2.2/1.4.
7. bouton de support du panneau; IR à distance; commande RS232 et interface graphique Web pour le contrôle.
8. Prise en charge de l'extraction audio SPDIF et analogique
9. 1U rack design, facilité de mise à disposition.
Spécification
| Le numéro de modèle. |
Le système de contrôle de l'équipement est utilisé pour contrôler le trafic. |
| Ports d'entrée |
2 fois HDMI, 1 fois USB TYPE-C, 1 fois DVI
|
| Ports de sortie |
4x HDMI, 1x HDMI Loop out pour un seul écran ou une connexion en cascade)
1x SPDIF, 1x Audio stéréo analogique
|
| Ports de contrôle |
1x RS232 et 1x Ethernet |
| HDCP |
HDCP 2.2/1. Je vous en prie.4 |
| Signal vidéo d'entrée |
00,5-1,0 volts p-p |
| Signal DDC d'entrée |
5 volts p-p (TTL) |
|
Format vidéo
|
Télévision Ultra HD/FH DTV: 4K@30Hz/1080P |
|
Format audio
|
LPCM 16 bits, 24 bits, 44,1 KHz ou 48 KHz |
| Méthodes de contrôle |
Boutons de panneau; télécommande IR; commande RS232 et interface graphique Web |
| Les modes du mur vidéo |
Pré-réglage 1x1; 2x2; 4x1; 1x4...etc.
Cascade pour faire 3x2-1; 3x2-2; 4x2-1; 4x2-2; 4x3-1; 4x3-2; 4x3-3
Cascade: 3x3; 4x4; 4x6; 5x6; 6x6 et ainsi de suite, mur vidéo max 10x10
|
| Autres fonctions |
1x4 HDMI Splitter Mode, rotation à 180°, gestion EDID, extraction audio... |
| Énergie |
DC 12V 2A |
| Consommation d'électricité |
15 watts (maximum) |
| Température de fonctionnement |
0 à +40°C (32 à +104°F) |
| Humidité de fonctionnement |
5 à 90% RH (sans condensation) |
| Matériel |
Emballage métallique |
| Couleur |
Noir |
| Dimension |
Le nombre d'échantillons doit être supérieur ou égal à: |
| Le poids |
2.5kg |
| Nom de l'organisme:Les spécifications peuvent être modifiées sans préavis |
Diagramme de connexion

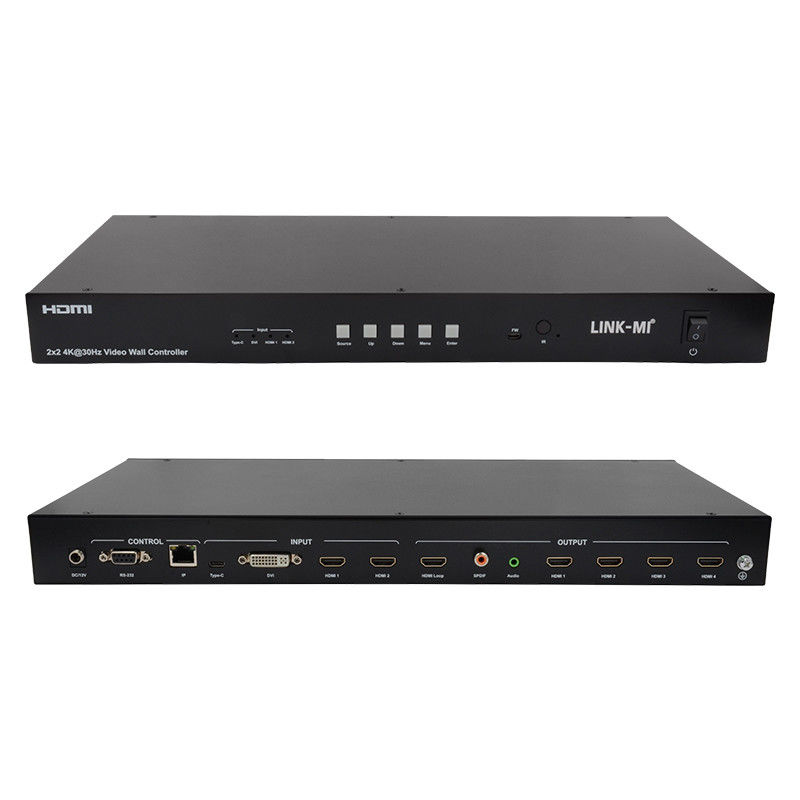

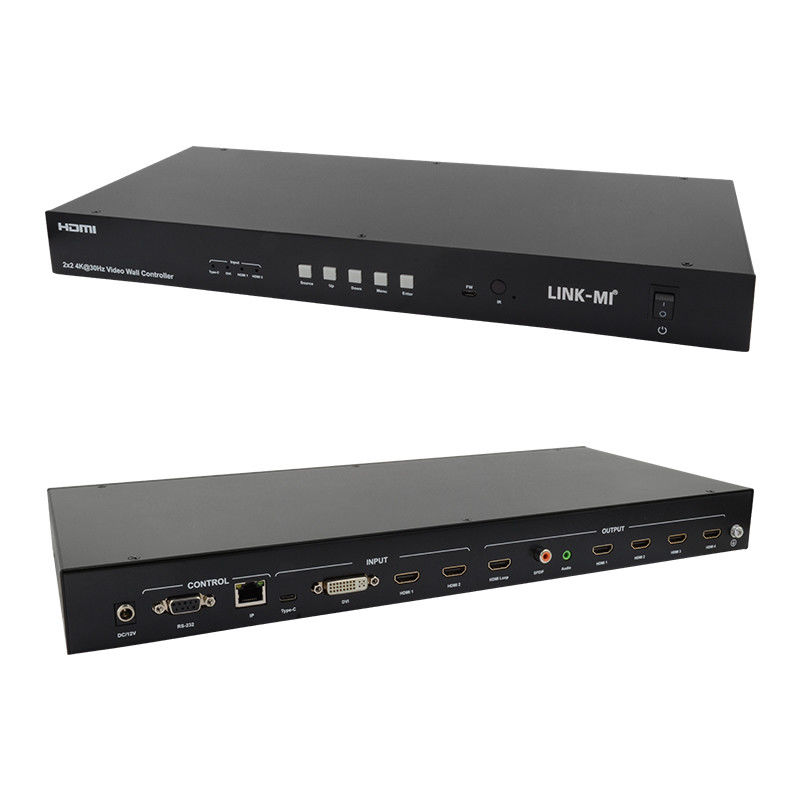

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-VW02B 2x2 Contrôleur de mur vidéo 4K30Hz.pdf
