Contrôleur murale vidéo 4K Ultra HD 3X3 HDMI/DP/VGA/USB Type-C Entrée 9 canaux Sortie 1U
Introduction au projet

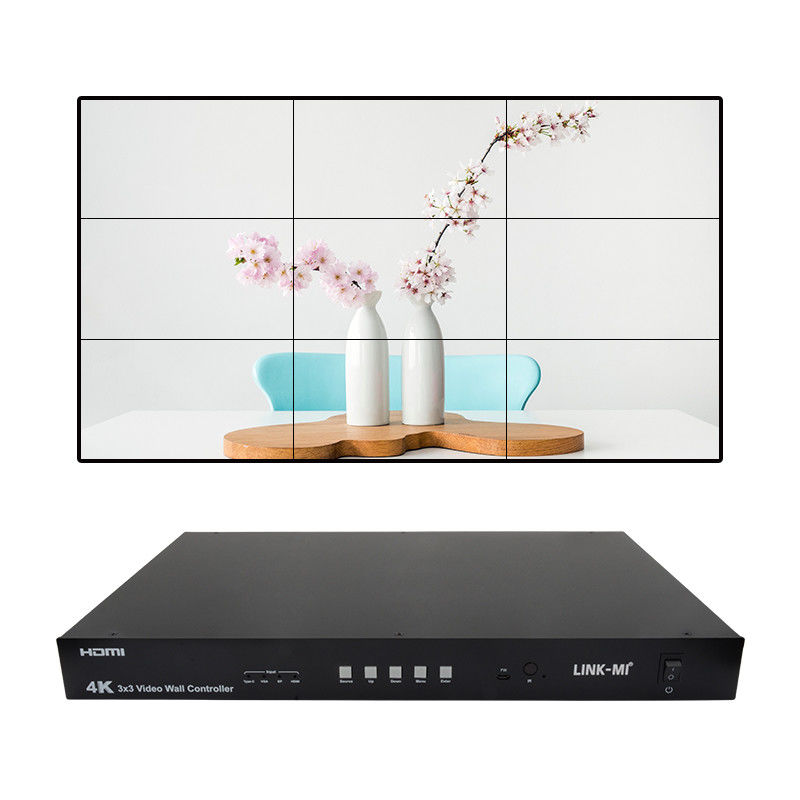

LINK-MI LM-VW03 est un contrôleur de mur vidéo 4K ultra HD 4 canaux professionnel. Il est utilisé pour distribuer des signaux à plusieurs unités d'affichage pour l'épissage d'affichage.Il est livré avec 4 signaux d'entrée comme 1 HDMI / 1 USB Type C / 1 DP / 1 VGA; avec 9 sorties HDMI de canaux, et 1 sortie HDMI Loop supplémentaire pour l'affichage unique ou en cascade.L'utilisateur peut basculer n'importe lequel des 4 signaux d'entrée pour afficher sur 9 écrans de télévision pour faire un grand mur vidéo 3x3 ou 1x1, 1x3, 1x4, 2x2, 2x3, 2x4, 3x1, 3x2, 3x3, 4x1, 4x2... modes d'affichage, et en cascade 3x4, 4x3, 4x4, 5x5, 6x6...max 10x10 mur vidéo en connexion en cascade.
Pendant ce temps, il prend également en charge le mode splitter HDMI 1x9, l'extraction audio SPDIF et analogique, la résolution UHD la plus élevée jusqu'à 3840x2160 @ 30Hz, rotation à 180 °, gestion EDID.L'utilisateur peut le contrôler facilement via la télécommandeIl est conçu en rack 1U, facile à installer.
Caractéristiques
1. Prise en charge de l'entrée USB TYPE-C / VGA / DP / HDMI.
2. Prise en charge du mur vidéo 4K 3x3, en cascade pour créer un mur vidéo 3x4, 4x5, 5X6 et max 10x10.
3- Prise en charge de la rotation de l'image de sortie à 180°.
4. Prend en charge la résolution la plus élevée jusqu'à 4K30HZ 4:4:4.
5Prise en charge de la gestion EDID: deux EDID par défaut: 4K30HZ, 1080P.
6- Prise en charge du HDCP2.2/1.4.
7. bouton de support du panneau; IR à distance; commande RS232 et interface graphique Web pour le contrôle.
8. Prise en charge de l'extraction audio SPDIF et analogique
9Prise en charge du contrôle de la plate-forme tiers via le port RS232 ou LAN.
10. 1U rack design, facilité de mise à disposition.
Spécification
| Le numéro de modèle. |
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
| Ports d'entrée |
1x USB TYPE-C, 1x DP, 1x VGA, 1x HDMI
|
| Ports de sortie |
9x HDMI, 1x HDMI Loop out pour un seul écran ou une connexion en cascade)
1x SPDIF, 1x Audio stéréo analogique
|
| Ports de contrôle |
1x RS232 et 1x Ethernet |
| HDCP |
HDCP 2.2/1. Je vous en prie.4 |
| Signal vidéo d'entrée |
00,5-1,0 volts p-p |
| Signal DDC d'entrée |
5 volts p-p (TTL) |
|
Format vidéo
|
Télévision Ultra HD/FH DTV: 4K@30Hz/1080P |
|
Format audio
|
LPCM 16 bits, 24 bits, 44,1 KHz ou 48 KHz |
| Méthodes de contrôle |
Boutons de panneau; télécommande IR; commande RS232, interface graphique Web, contrôle de plateforme tiers |
| Les modes du mur vidéo |
1x1, 1x3, 1x4, 2x2, 2x3, 2x4, 3x1, 3x2, 3x3, 4x1, 4x2...
Cascade à fairePour les appareils à commande numérique, le numéro de série est le numéro de série de l'appareil.
Cascade: 4x3, 4x4, 5x5, 6x6...et ainsi de suite, mur vidéo max 10x10
|
| Autres fonctions |
1x9 mode HDMI Splitter, rotation à 180°, gestion EDID, extraction audio... |
| Énergie |
Partie de l'appareil |
| Consommation d'électricité |
33 watts (maximum) |
| Température de fonctionnement |
0 à +40°C (32 à +104°F) |
| Humidité de fonctionnement |
5 à 90% RH (sans condensation) |
| Matériel |
Emballage métallique |
| Couleur |
Noir |
| Dimension |
La taille de l'appareil doit être indiquée. |
| Le poids |
4 kilos |
| Nom de l'organisme:Les spécifications peuvent être modifiées sans préavis |
Diagramme de connexion

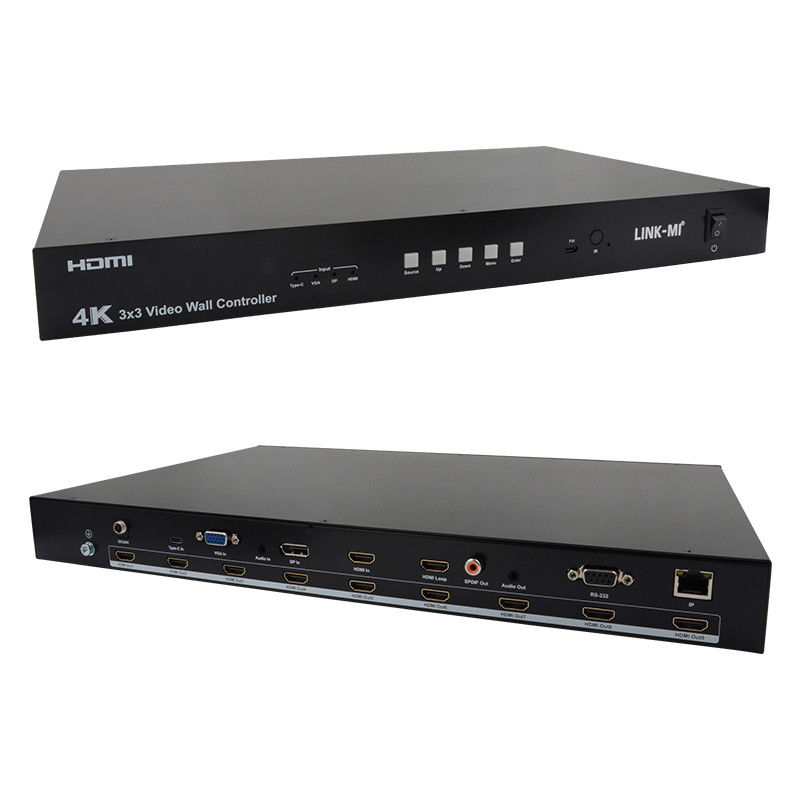

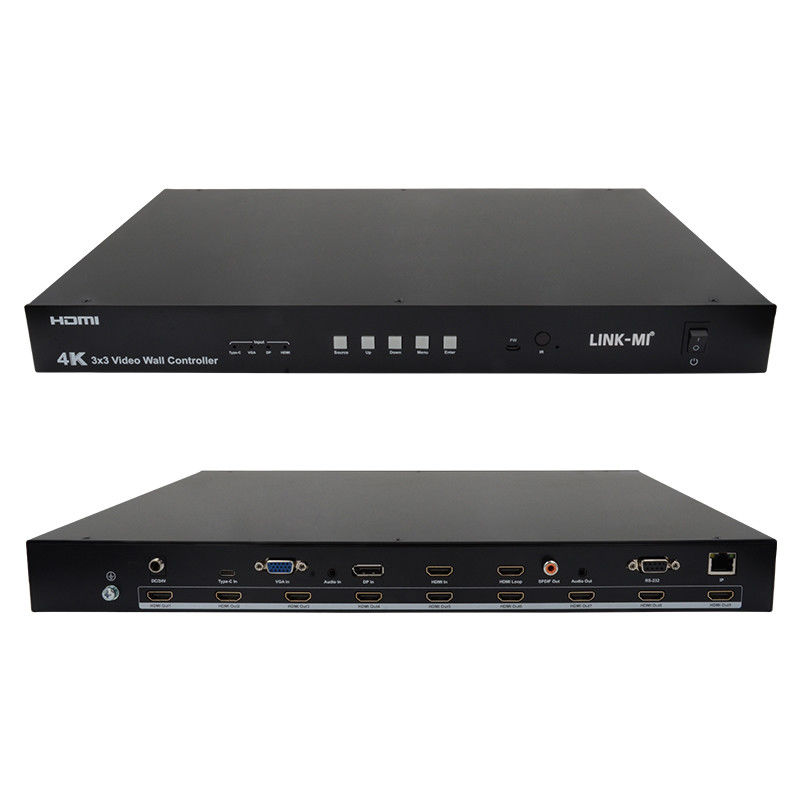

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-VW03 4K 3x3 Contrôleur vidéo murale.pdf
