9X1 HDMI Multi Viewer Prise en charge de plusieurs modes d'affichage PIP POP Fenêtre 9 en 1 sortie Vidéo
Introduction au projet

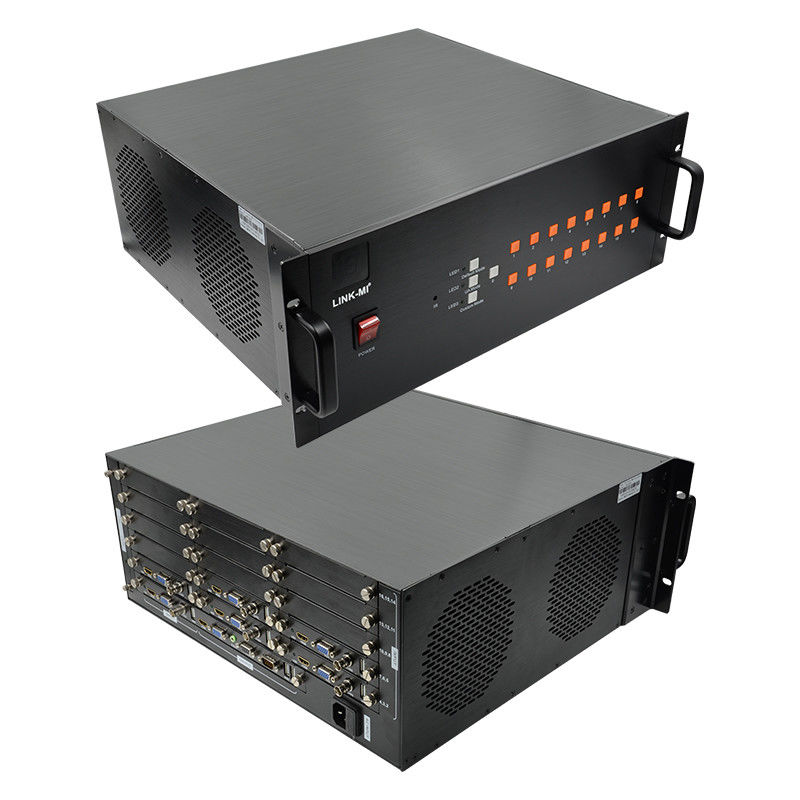

LINK-MI LM-LM-SH91 est un multiplexeur vidéo HD haute performance,la fonction principale est d'entrer 9 signaux BNC/VGA/HDMI dans une sortie HDMI/VGA et de faire 9 signaux en même temps affichage sur une seule unité d'affichage HDLes multiplexeurs vidéo HD prennent en charge les projecteurs, l'écran LCD, le DLP, le plasma, l'unité d'affichage LED couleur complète, etc. avec une interface haute définition.
Caractéristiques
1- le signal d'entrée est pris en charge par 9xHDMI, 9xVGA, 9xCVBS, 9xUSB
2. le signal de sortie est pris en charge par 1xHDMI, 1xVGA
3. Prise en charge de plusieurs modes d'affichage
4Une architecture purement matérielle
5La technologie de traitement d'image de Faroudja
6. Prélèvement de haute précision du signal d'entrée analogique
7Une forte capacité de traitement des données

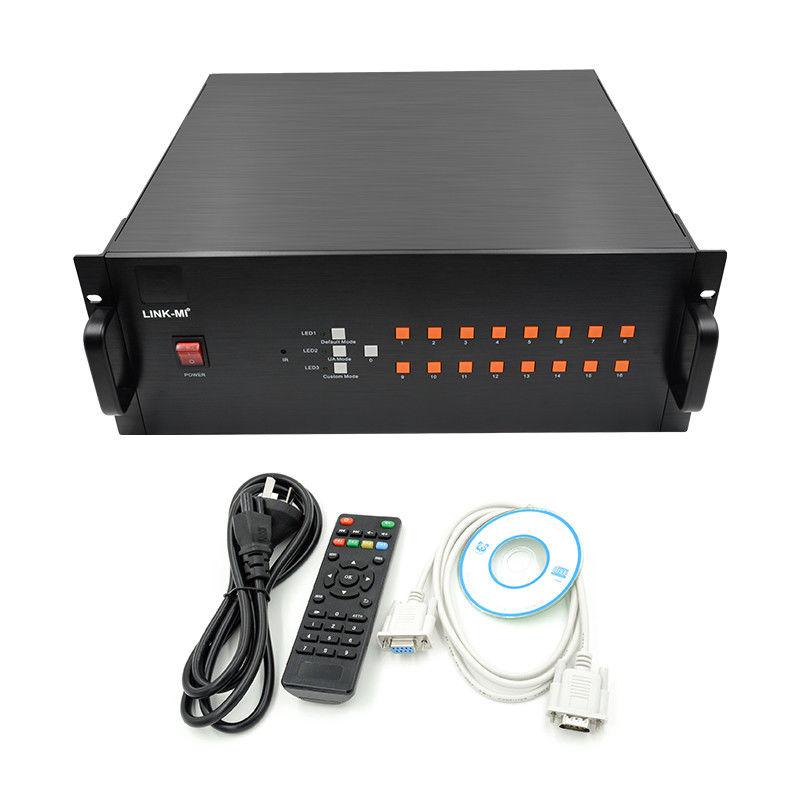

8Fonction de commande: télécommande, boutons avant, RS232
9. Prend en charge une variété de formats et d'entrées et de sorties ultra-haute résolution, jusqu'à 1920x1080@60Hz
Spécification
| Je vous en prie.Le n°. |
Le système de contrôle de l'équipement doit être conforme à l'annexe II. |
| Ports d'entrée |
9x HDMI, 9x VGA, 9x CVBS et USB |
| Ports de sortie |
1x HDMI, 1x VGA |
| Ports de contrôle |
1x RS232 |
| HDMI |
HDMI 1. Je vous en prie.0, HDCP 1.3, DVI 1.0 |
| Le CVBS |
NTSC, PAL ou SECAM |
| Résolution d'entrée |
Prise en charge du signal 480I~1080P, prise en charge du signal HDMI et VGA de 640x480 à 1920x1080 |
| Résolution de sortie |
Maximum 1920x1080@60Hz |
| Profondeur de couleur |
24 bits, 16,7 M |
| Des moyens de contrôle |
Les boutons du panneau, la télécommande, RS232 |

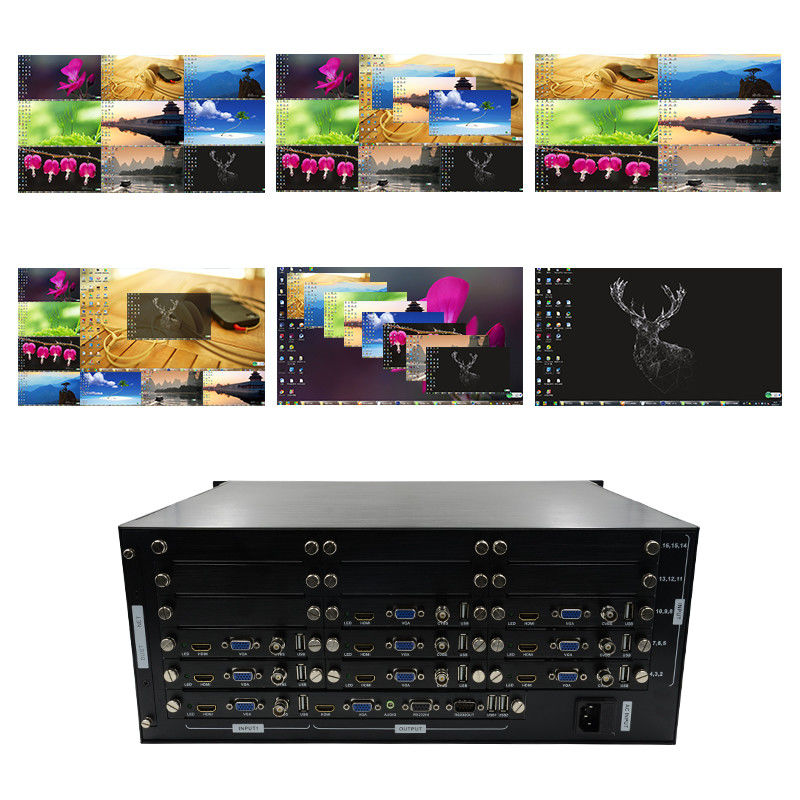

| Les modes d'affichage |
9x1, 8x1, 7x1, 6x1, 5x1 4x1, 3x1, 2x1 Mode multi-viseur ou 1 signal Affichage plein écran; PIP, POP, fenêtre, superposition, itinéraire,images de n'importe quelle taille et de n'importe quel emplacement Mode multi-viseur ou 1 signal Affichage plein écran |
| Identification du signal |
Identifier automatiquement |
| Réglage de l'image |
Zoom, déplacement, réglage de la luminosité, le contraste, la transparence, la température de couleur... |
| Énergie |
Chauffure de courant alternatif 100-240V |
| Consommation d'électricité |
≤ 15 W |
| Dimension |
Les mesures de protection visées à l'article 4, paragraphe 1, point a), du présent règlement sont applicables à la présente directive. |
| Le poids |
8.2 kg |
| Nom de l'organisme:Les spécifications peuvent être modifiées sans préavis |
Diagramme de connexion

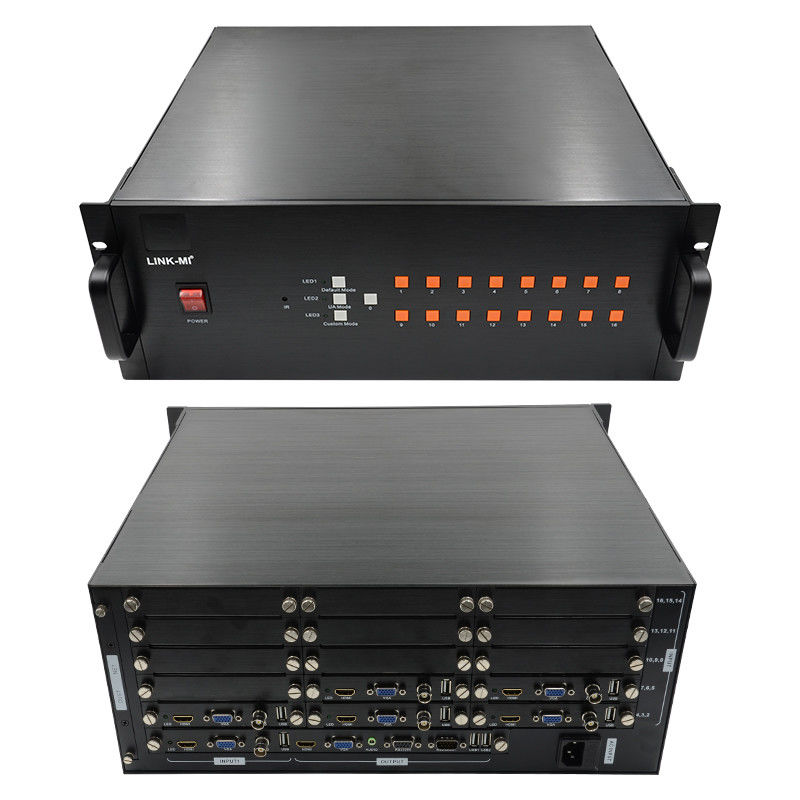

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-SH91 9X1 Multiviewer HDMI.pdf
