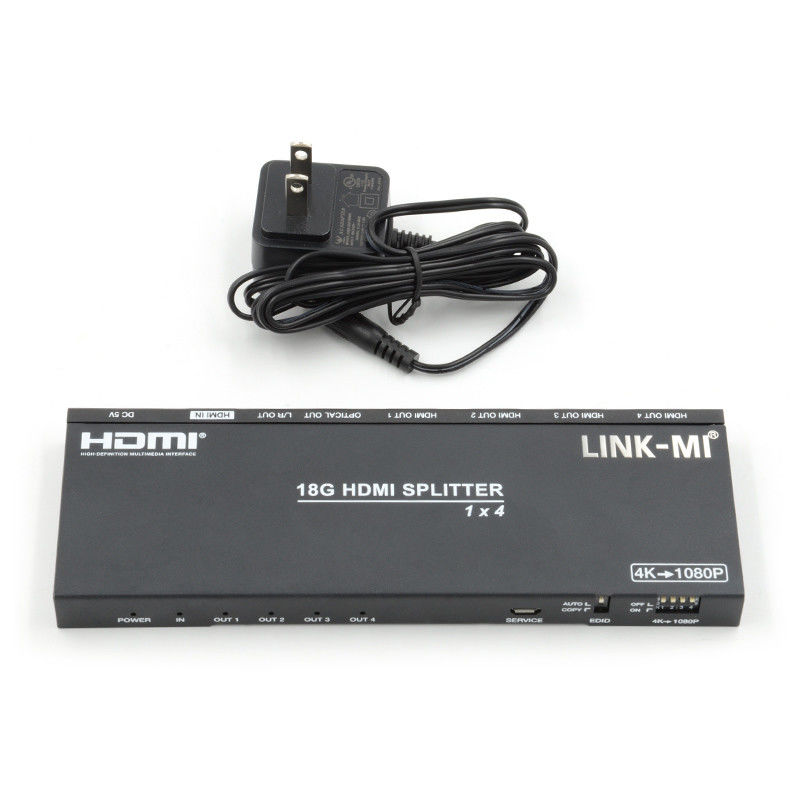

4K 1X4 HDMI Splitter EDID Extraction audio optique analogique HDMI2.0b 4 Ports Vidéo Splitter
Introduction au projet
LINK-MI LM-SC104-AUDIO Le 1x4 HDMI 2.0 Splitter simultanément une source HDMI à quatre voies HDMI affiche. Il prend en charge une résolution allant jusqu'à 4K2K@60Hz (4:4:4) et HDCP 2.2. Ce produit prend en charge l'extrait audio de la source HDMI à la sortie optique et analogique. Il peut être sélectionné COPY, modes AUTO EDID réglage. Sortie prend en charge le contournement et downscaler ((4K->1080P)
Caractéristiques
1. HDMI 2.0b, HDCP2.2/HDCP1.4 est compatible.
2. Prise en charge de la résolution HDMI jusqu'à 4K2K@50/60Hz (4:4:4)
3. Prise en charge de la sortie audio numérique et analogique à partir de la source HDMI.
4. Prise en charge de la sortie de contournement et de la fonction de réduction de 4K-> 1080P via le commutateur de cadran sur le panneau.
5L'EDID peut être sélectionné en mode COPY et AUTO via le commutateur sur le panneau.
(COPIE: Il copie le réglage EDID du port OUT 1 sur tous les ports de sortie. Si aucun EDID compatible HDMI OUT 1 n'est détecté, l'unité copiera HDMI OUT 2.Si aucun HDMI OUT 1 ~ 2 capable 4 EDID est détecté alors l'unité va copier HDMI OUT 3...etc.
L'ordre de priorité est OUT 1 à OUT 4.
AUTO: Comparez le réglage EDID OUT 1~OUT 4 et sortez la meilleure résolution pour toutes les sorties).
6Prise en charge de l'audio analogique PCM 2.0.
7. Prise en charge du format de transmission optique d'audio autour du LPCM 2.0/2.1/5.1CH, Dolby 5.1, Dolby True HD, Dolby DD +, DTS 5.1, DTS-ES 6/DTS-HDMA 5.1, DTS HD-HRA 5.1.
Spécification
| Le numéro de modèle. |
LM-SC104-AUDIO |
| Le secteur privé |
|
| Conformité HDMI |
HDMI 2.0b |
| Conformité avec le protocole HDCP |
HDCP 2.2 et HDCP 1.4 |
| Résolution vidéo |
Pour les appareils à haute fréquence:
4K2K@50/60Hz (4:4:4) |
| Espace de couleur |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Profondeur de couleur |
4K60Hz à 8 bits, 1080P à 12 bits |
| Formats audio HDMI |
LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,
DTS-96/24, DTS haute résolution, DTS-HD Master Audio, DSD
|
| Formats audio L/R |
Le PCM 2.0 |
| Formats audio optiques |
LPCM [2.0/2.1]CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS
5.1, DTS-ES 6, DTS-HDMA 5.1, DTS HD-HRA 5.1 |
| Protection contre la DSE |
Modèle du corps humain:
± 8 kV (décharge dans l'espace aérien), ± 4 kV (décharge par contact)
|
|
Les liens
|
|
| Portes d'entrée |
1×HDMI de type A [femelle à 19 broches] |
| Ports de sortie |
4×HDMI de type A [femelle à 19 broches]
1×L/R Sortie audio [Stereo Mini-jack 3,5 mm]
1 × sortie optique [S/PDIF] |
| Les appareils électroménagers |
|
| Logements |
Emballage métallique
|
| Couleur |
Noir |
|
Les dimensions
|
180 mm ((W) × 62 mm ((D) × 14 mm ((H)
|
| Le poids |
227 g |
|
Énergie
|
Pour les appareils de commande électronique, la fréquence d'entrée doit être de 50 Hz.
Définition de la fréquence de sortie:
|
|
Consommation d'électricité
|
3.5W (maximum) |
|
Fonctionnement Température
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Température de stockage
|
-20°C ~ 60°C / -4°F ~ 140°F
|
| Humidité relative |
RH 20 à 90% (non condensée)
|
| Note Les spécifications peuvent être modifiées sans préavis |
Diagramme de connexion

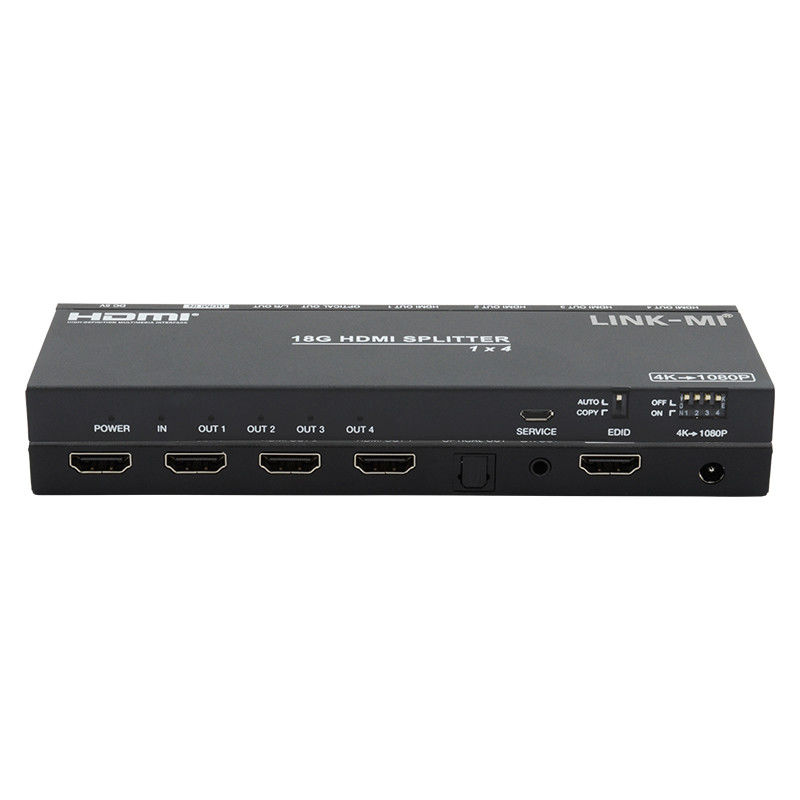

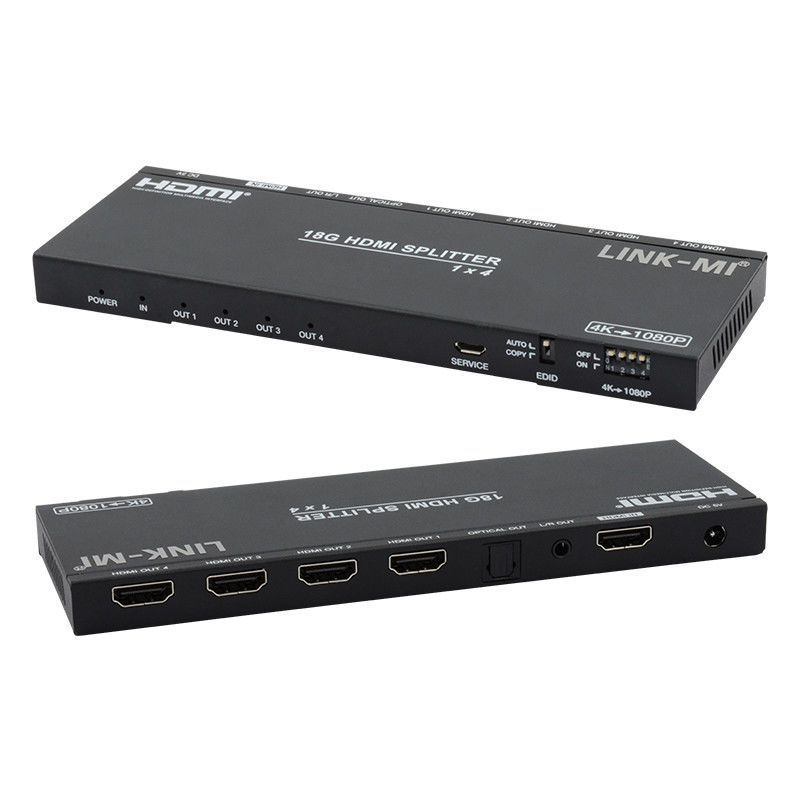

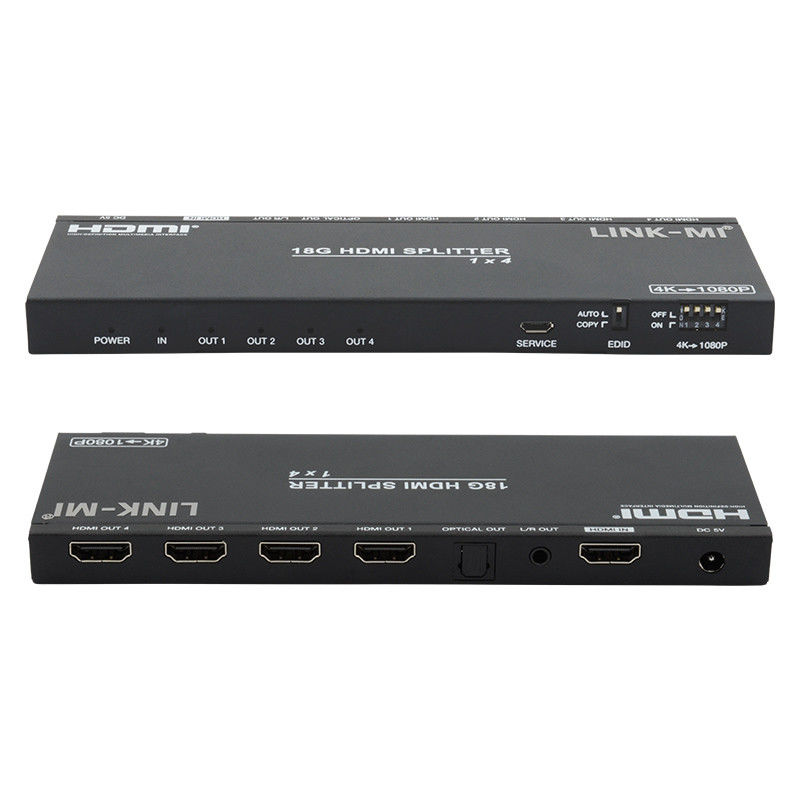

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-SC104-Audio 1x4 HDMI 2.0 Splitter avec échelleur A...
