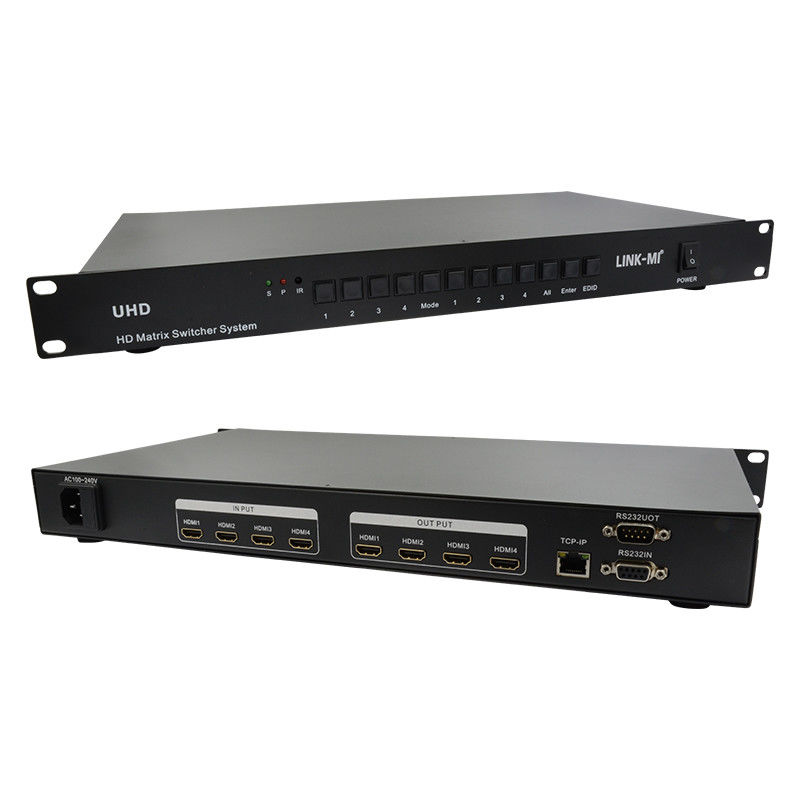

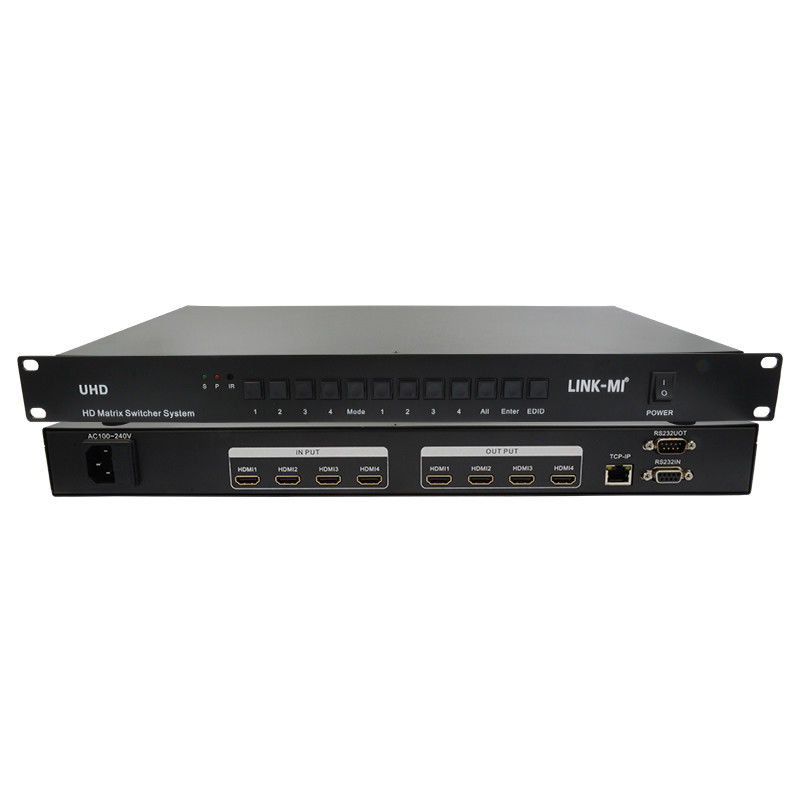

Système de commutateur de matrice 4X4 4K HDMI Vidéo Support de commutateur RS232 TCP/IP
Introduction au projet
LINK-MI LM-MX44H 4K 4x4 Matrix Switcher est un appareil de commutation professionnel de signal vidéo haute performance pour la commutation croisée de plusieurs entrées et sorties de signaux vidéo.Il adopte une puce de traitement d'image avancée de haute performance pour minimiser l'atténuation de la transmission du signal, l'image et le signal sonore peuvent être produites en haute fidélité.
La Matrice est principalement utilisée dans le domaine de l'ingénierie de la radiodiffusion et de la télévision, des salles de conférence multimédias, de l'ingénierie de l'affichage sur grand écran, de l'enseignement de la télévision,les centres de commandement et de contrôle et autres occasionsCe produit prend en charge les touches de châssis, la télécommande infrarouge, le port série RS-232, le protocole TCP/IP (non standard) et le code de contrôle ouvert pour le contrôle central.
Caractéristiques
1. Conception structurelle intégrée, entrée HDMI standard 4 et sortie HDMI 4, compatible avec HDMI, format de signal DVI, prise en charge de la version HDCP1.4;
2Prise en charge de la résolution la plus élevée: 3840x2160P@30Hz;
3. Prise en charge de la fonction de transmission transparente EDID et définition d'informations d'identification EDID fixes;
4- largeur de bande d'interface de 3,4 Gbps (largeur de bande totale de 10,2 Gbps);
5. Prise en charge du Blu-ray DVD ou d' autres appareils nécessitant le décodage HDCP;
6. Avec fonction de mémoire d'arrêt et fonction de protection du champ d'arrêt;
7. Plusieurs modes de commande: bouton de châssis standard, télécommande infrarouge, port série RS-232, commande centrale, commande TCP-IP en option;
8- alimentation électrique: 100 à 240 V CA, 50/60 Hz.
Spécification
| Le numéro de modèle. |
LM-MX44H |
|
Entrée vidéo
|
|
Résultats de l'analyse
|
HDMI 1.4 et HDCP1.4
|
|
Connecteur d'entrée
|
HDMI 1. Je vous en prie.4
|
|
Résistance à l'entrée
|
50Ω
|
|
Sortie vidéo
|
|
Produits
|
HDMI, DVI, VGA
|
|
Connecteur de sortie
|
HDMI 1. Je vous en prie.4
|
|
Impédance de sortie
|
50Ω
|
|
Signal vidéo
|
|
Les gains
|
0 Db
|
|
Signal vidéo
|
HDMI, DVI, VGA
|
|
Résolution maximale de support
|
La fréquence d'écoulement de l'appareil doit être supérieure ou égale à:
|
|
Gestion de l'EDID
|
Prise en charge de la fonction de transmission transparente EDID et de la fonction de liaison EDID
|
|
Gestion du HDCP
|
Prend en charge la protection du contenu numérique haute bande passante standard HDCP 1.4.
|
|
Signal audio
|
|
Audio numérique
|
Prise en charge de la transmission audio HDMI
|
|
Section de commande
|
|
Port de commande en série
|
connecteur RS-232 féminin à 9 broches
|
|
Télécommande infrarouge
|
Télécommande infrarouge par défaut
|
|
Commande du panneau avant
|
Le bouton
|
|
le protocole
|
TCP/IP en contrôlant le PTNET (panneau programmable)
|
|
Conventionnel
|
|
Énergie électrique
|
Pour les appareils de type à commande numérique:
|
|
Température
|
-20 ~ + 70°C
|
|
Humidité
|
10% à 90%
|
|
Consommation d'électricité
|
10 W
|
|
Taille du châssis
|
442 mm x 242 mm x 45 mm
|
|
Poids du produit
|
2.5 kg
|
| Nom de l'organisme:Les spécifications peuvent être modifiées sans préavis |
Diagramme de connexion

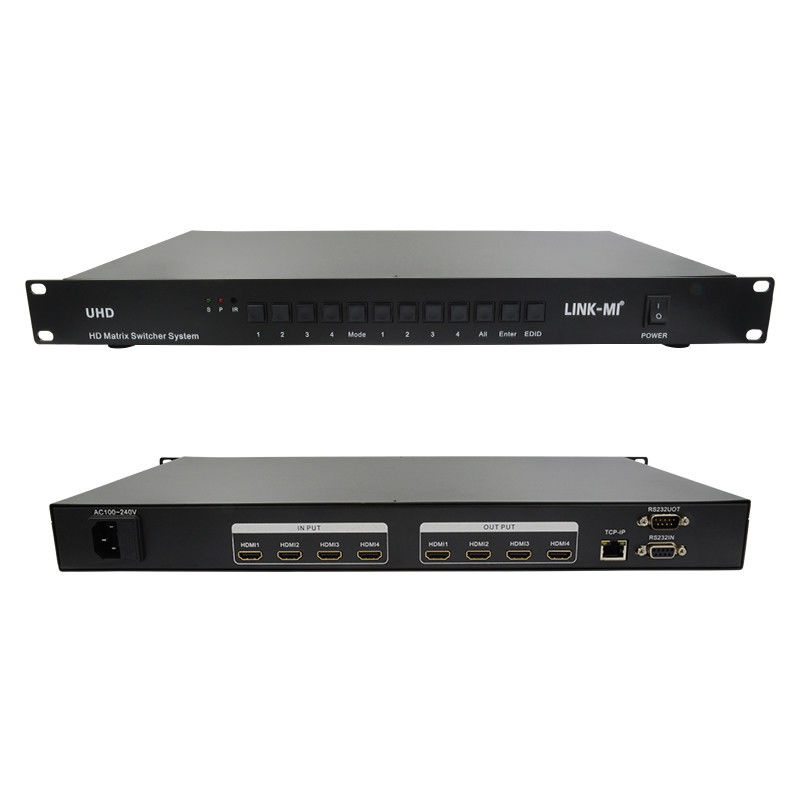

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-MX44H 4x4 4K Système de commutateur de matrice HDMI.pdf
