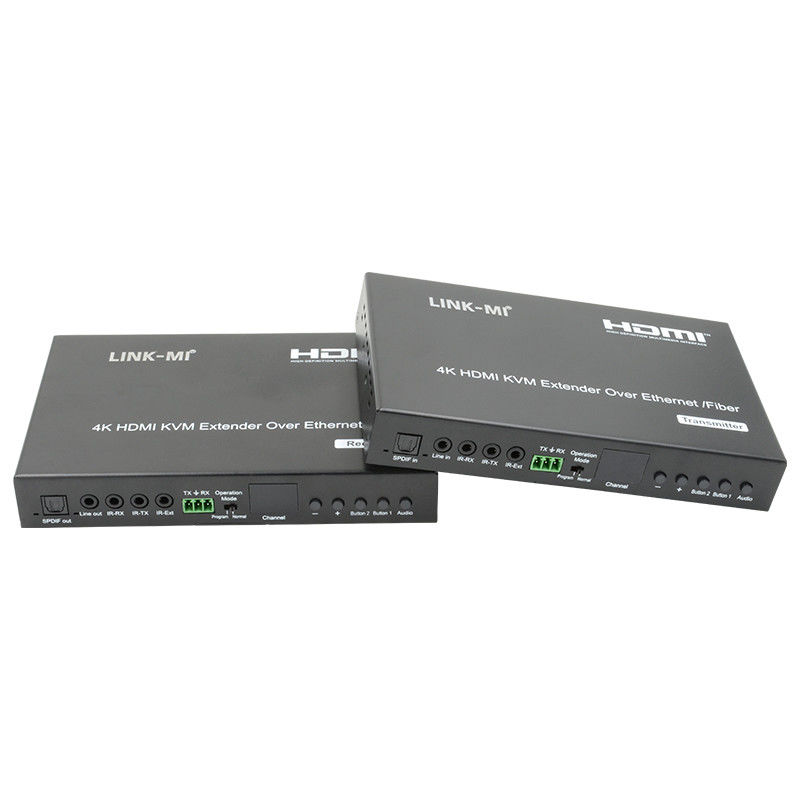

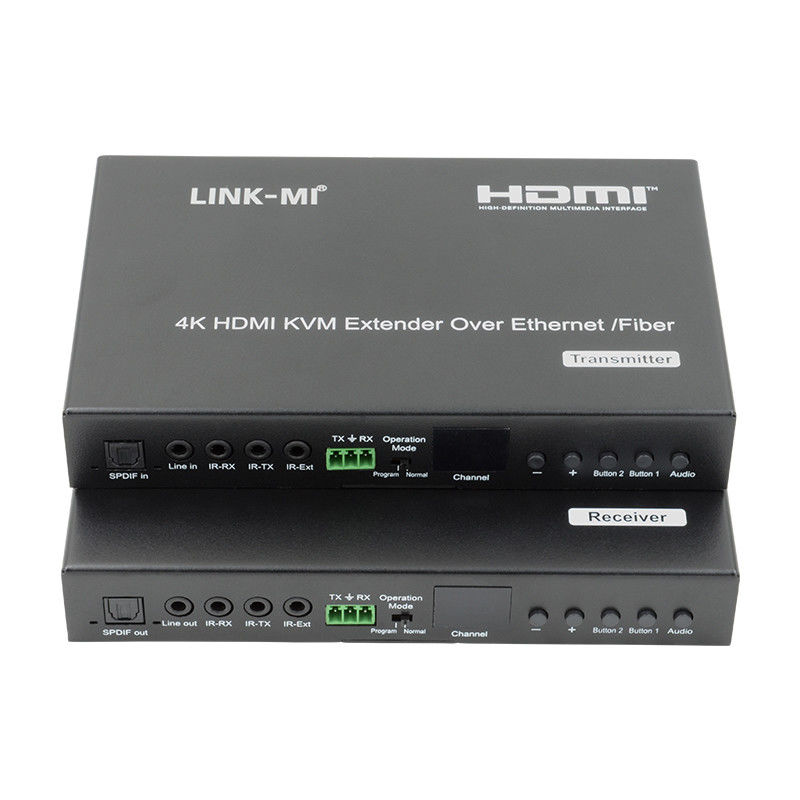

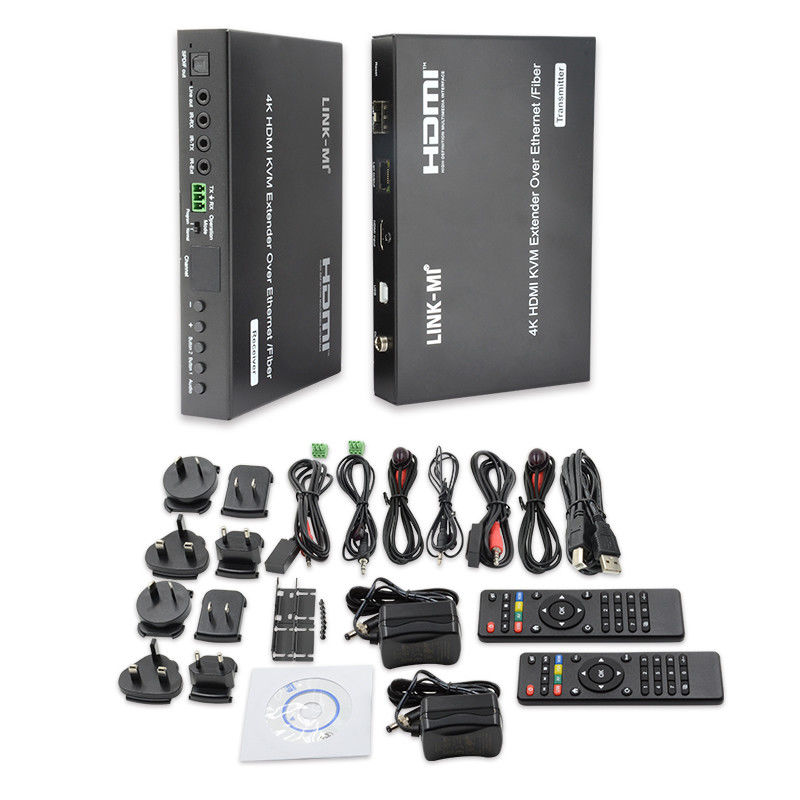

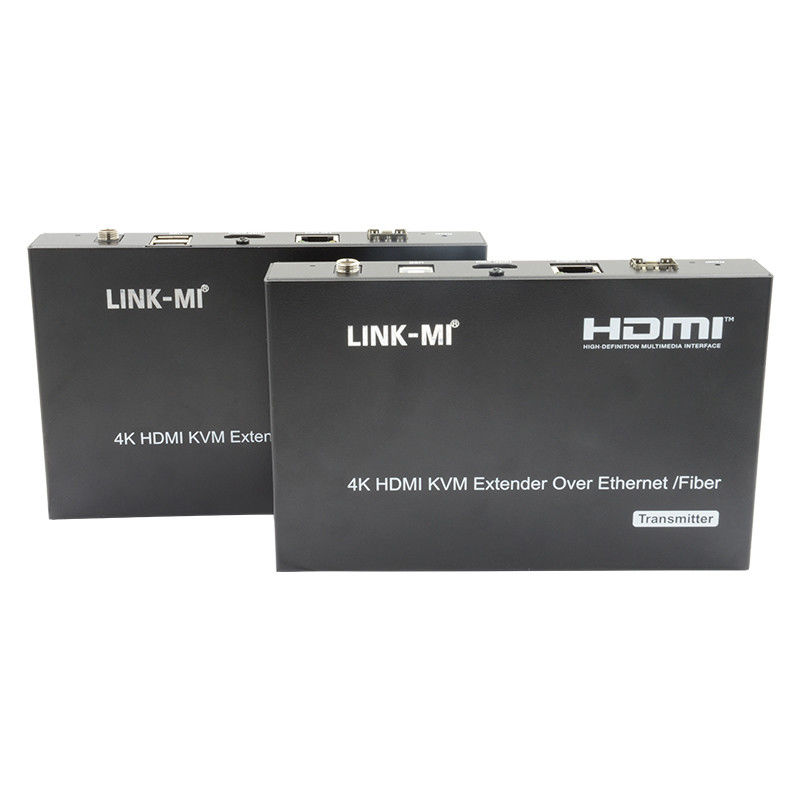

120m AV par IP 4K HDMI Extender 60M USB KVM Extender par fibre
Introduction au projet
LINK-MI LM-EX57 4K HDMI+USB over IP Extender est une solution pour l'extension du signal audio, vidéo et USB via un réseau local (LAN).vidéo et KVM extender sur IP et appliqué de point à point, point à multi-point, multi-point à multi-point et système de diffusion de mur vidéo contrôlé par USB, RS232, IR et configuré le 4K HDMI & USB sur IP Extender par WEB GUI et PC GUI.Un système d'installation facile construit avec un commutateur Gigabit Ethernet doté de la fonction IGMP et d'un câble CATx pour l'extension ou la diffusion.
Caractéristiques
1. HDMI UHD 4K sur IP/extension par fibre
2. USB2.0 par extension IP
3- Distance de transmission de support 120 m sur un seul câble Cat5e/6
4Prise en charge de la fibre optique jusqu'à 60 km (mode unique)
5. Soutenir l'entrée 4k@60hz YUV 420 (maximum), la sortie 4k@30hz (maximum)
6. HDCP 2.2 / HDCP1.4 est conforme
7. Prise en charge de la large bande IR bidirectionnelle (38KHZ-56KHZ)
8- Soutenir le passage RS232 et le contrôle, commande Telnet
9. Avec IR télécommande/bouton pour contrôler l'ID de groupe, avec LED pour afficher l'ID de groupe
10. Prise en charge de Dolby True HD, DTS-HD Master Audio
11- Audio d'entrée: SPDIF 5.1 et L/R Stéréo analogique
12- Sortie audio: extraction audio analogique SPDIF 5.1 et L/R stéréo
13. Prise en charge de la diffusion unifiée, de la diffusion multicast, du système de mur vidéo (max 8x16), de la rotation vidéo de sortie
14. Le commutateur Ethernet IGMP à 10 gigabits peut être en cascade pour de nombreuses couches
15. Prise en charge 3D
16Prend en charge 5V à 18V
Spécification
|
Résultats
|
|
Le protocole
|
Les services de téléphonie mobile sont fournis par les fournisseurs de services de téléphonie mobile.
|
|
Prise en charge du format vidéo
|
Les données sont fournies par les fournisseurs de services.
|
|
Prise en charge du format audio
|
Stéréo 192Kbps
|
|
HDCP
|
Compatible avec le protocole HDCP 2.2
|
|
Fréquence IR
|
38 à 56 KHZ
|
|
RS232 Taux de baud
|
Par défaut 115200bps, au total 8 types optionnels
|
|
Configuration IP et définition de l'identifiant de groupe
|
|
IP par défaut
|
Allocation automatique
|
|
Identifiant du groupe
|
Groupe 00 ~ groupe 99
|
|
Demande de commutateur/routeur
|
Prise en charge de l'IGMP, prise en charge du DHCP
|
|
Connecteurs sur émetteur
|
|
Résultats de l'analyse
|
1 port HDMI féminin, 1 port USB de type B,
1 ligne audio xanalogique, 1 entrée audio xSPDIF
|
|
Produits
|
1x sortie RJ45, 1x sortie fibre
|
|
Résistance à la compression
|
Port RS232 de Phoenix
|
|
IR
|
Port TX IR (support 38K-56KHz)
Port IR ext (support 38KHz)
|
|
Connecteurs sur le récepteur
|
|
Résultats de l'analyse
|
1xRJ45 entrée, 1x Fibre entrée
|
|
Produits
|
1 port HDMI féminin, 2 ports USB de type A,
1xSPDIF Sortie audio, 1xSPDIF Sortie audio analogique
|
|
Résistance à la compression
|
Port RS232 de Phoenix
|
|
IR
|
Port TX IR (support 38K-56KHz)
Port IR ext (support 38KHz)
|
|
Nécessités environnementales et énergétiques
|
|
Température de fonctionnement
|
-5 à +35 °C (+23 à +95 °F)
|
|
Plage d'humidité de fonctionnement
|
5 à 90%RH (pas de condensation)
|
|
Énergie électrique
|
5 V de courant continu
|
|
Consommation d'électricité
|
Maximum de 3 watts
|
|
Les besoins physiques
|
|
Dimension
|
Le nombre de fois où le véhicule a été utilisé est indiqué.
|
|
Poids net
|
TX: 472.8G; RX:472.3G
|
| Nom de l'entreprise: Les spécifications peuvent être modifiées sans préavis |
Diagramme de connexion

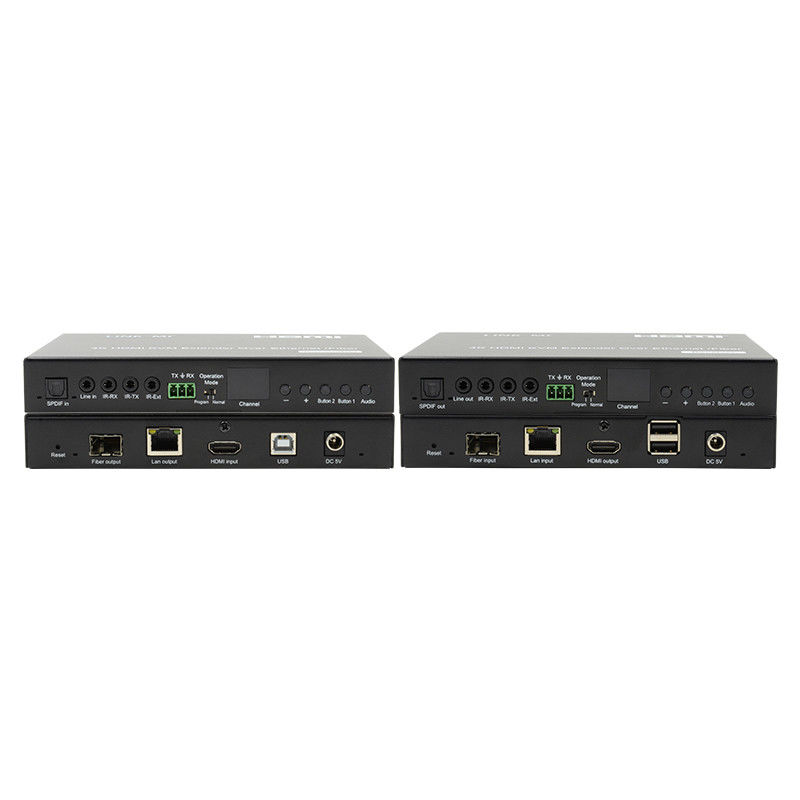

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-EX57 4K HDMI+USB KVM Extender par fibre IP.pdf...
