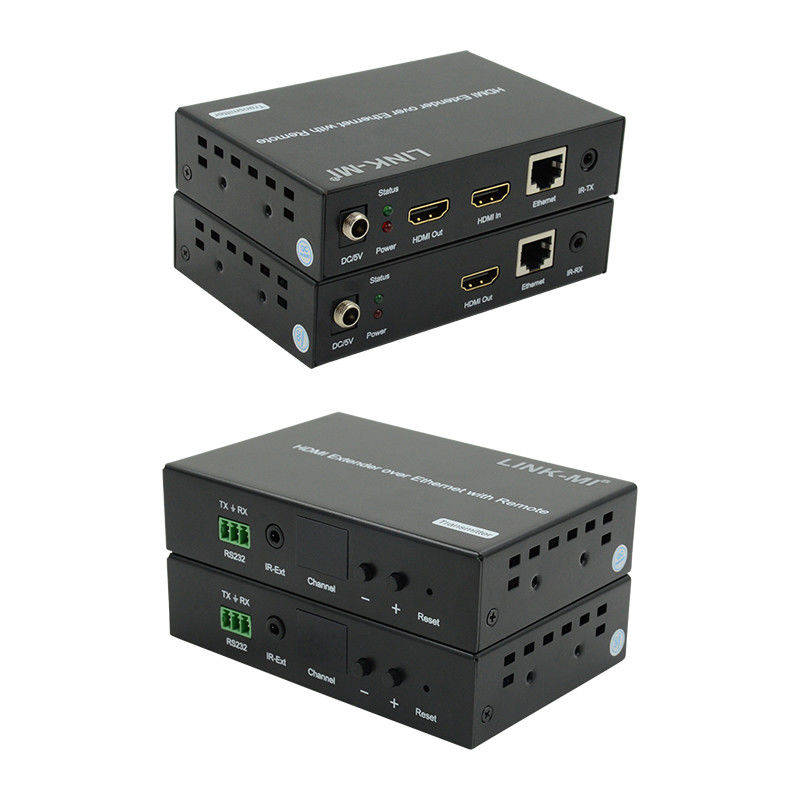

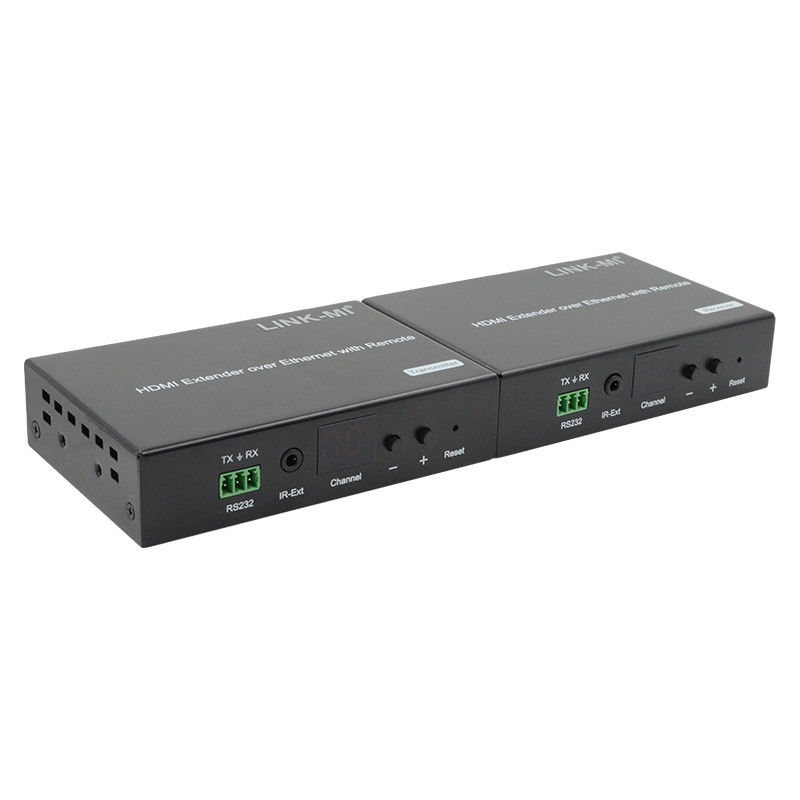

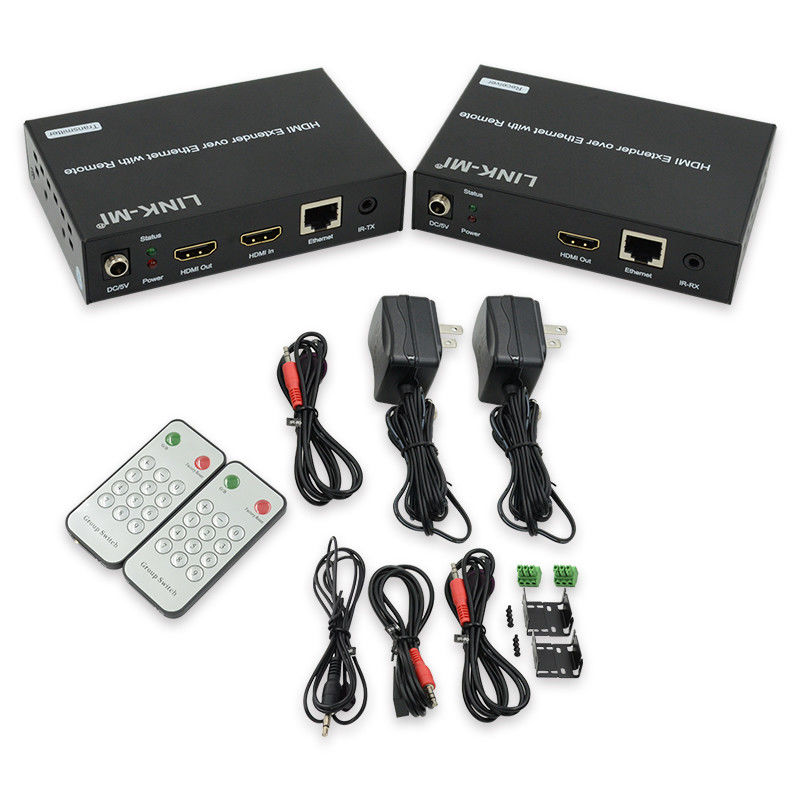

120M HDMI Extender sur IP Extender avec télécommande LED RS232 AV sur IP
Introduction au projet
LINK-MI LM-EX36 HDMI over IP Extender utilise le H.264 avancé comme type de compression, ce qui lui permet d'occuper une bande passante inférieure et de transmettre sur le LAN plus facilement.Il supporte 120m sur un seul câble cat5e/6 point à pointLa solution IP est largement utilisée dans divers endroits, comme les salles de réunion, les salles de classe, le métro, l'aéroport, la maison, la publicité du centre commercial...et ainsi de suite.
Caractéristiques
1. Utilisation du codage de compression H.264, prise en charge de la résolution jusqu'à 1080p@60hz
2. Transmettre jusqu'à 120 m sur un seul câble Cat5e/6, avec sortie HDMI en boucle 1x
3. Avec IR Remote pour choisir la source, avec LED pour afficher l'identifiant du groupe
4. Conforme au protocole TCP/IP, le débit de streaming est jusqu'à 15 Mbps
5. Prise en charge du format audio LPCM
6. Configuration intelligente de l'adresse IP: protocole de configuration dynamique de l'hôte (DHCP)
7. Passe infrarouge à large bande pour contrôler la source (38 kHz à 56 kHz)
8. En passant 2 façon UART/RS232 (jusqu'à 115200), utiliser la télécommande pour sélectionner 8 groupe Baud taux
9. Prise en charge des modes un à un, un à plusieurs, plusieurs à un, plusieurs à plusieurs, avec une grande cascade
10. Conforme au protocole HDCP
11. Prise en charge du contrôle des outils PC
12. alimentation en courant continu 5V 1A
Spécification
|
Résultats
|
|
Le protocole
|
Codeur H.264 sur TCP/IP
|
|
Prise en charge du format vidéo
|
Les données de fréquence de l'appareil doivent être prises en compte dans la mesure où elles ne sont pas susceptibles d'être utilisées par les utilisateurs.
|
|
Prise en charge du format audio
|
LPCM, fréquence d'échantillonnage audio 48KHZ
|
|
Taux de débit en continu
|
15 Mbps
|
|
HDCP
|
Conformité
|
|
Fréquence IR
|
38 à 56 KHZ
|
|
RS232 Taux de baud
|
Par défaut 2400bps, au total 8 types optionnels
|
|
Réglage IP&Réglage de l'identifiant de groupe
|
|
IP par défaut
|
TX: 192. Je suis désolé.168.1.11 ; RX: 192.168.1.12
|
|
Identifiant du groupe
|
Groupe 00 ~ groupe 63
|
|
Demande de commutateur/routeur
|
Prise en charge de l'IGMP, prise en charge du DHCP
|
|
Connecteurs sur émetteur
|
|
Résultats de l'analyse
|
1xHDMI Port féminin
|
|
Produits
|
1x sortie RJ45, 1x sortie en boucle HDMI
|
|
Résistance à la compression
|
Port RS232 de Phoenix
|
|
IR
|
Port IR TX (support 38K-56KHz)
Port IR ext (support 38KHz)
|
|
Connecteurs sur le récepteur
|
|
Résultats de l'analyse
|
Entrée 1xRJ45
|
|
Produits
|
1x HDMI Sortie en boucle par port féminin
|
|
Résistance à la compression
|
Port RS232 de Phoenix
|
|
IR
|
Port IR RX (support 38K à 56KHz)
Port IR ext (support 38KHz)
|
|
Nécessités environnementales et énergétiques
|
|
Température de fonctionnement
|
-5 à +35 °C (+23 à +95 °F)
|
|
Plage d'humidité de fonctionnement
|
5 à 90%RH (pas de condensation)
|
|
Énergie électrique
|
DC 5V 1A
|
|
Consommation d'électricité
|
Maximum de 3 watts
|
|
Les besoins physiques
|
|
|
Dimension
|
Le nombre de fois où le véhicule doit être équipé d'un système de freinage est déterminé par le système de freinage de l'appareil.
|
|
Poids net
|
TX: 0,28 kg ; RX:0.28KG
|
| Nom de l'entreprise: Les spécifications peuvent être modifiées sans préavis |
Diagramme de connexion

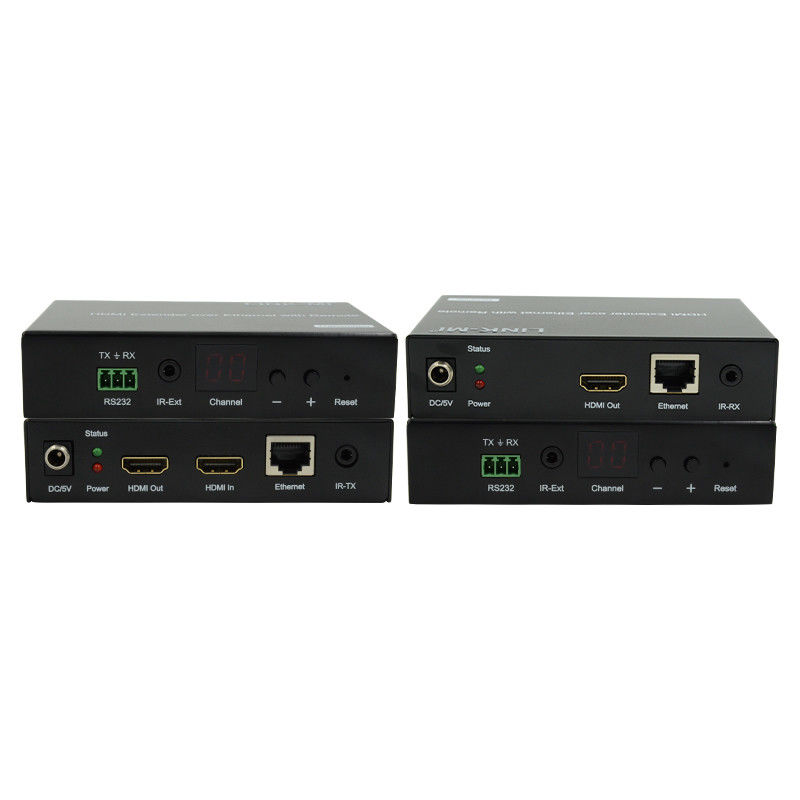

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-EX36 120M HDMI Extender avec LED, télécommande, RS232...
