Extracteur audio HDMI de 18 Gbps avec prise en charge du mélange audio 4K@60Hz
Introduction au projet
LINK-MI LM-AUE03 L'extracteur audio HDMI 18Gbps peut extraire des signaux audio de n'importe quelle source compatible HDMI vers des sorties audio L/R numériques optiques ou stéréo analogiques.Cet extracteur audio prend également en charge le bitstream audio down-mix à la sortie stéréo analogique et maintient optique et HDMI hors audio passer à travers.
En outre, à la fois les entrées et les sorties HDMI prennent en charge une résolution vidéo allant jusqu'à 4K2K@50/60Hz (YUV444).Il prend en charge les formats audio numériques haute résolution HDR (High Dynamic Range) à 10 bits et HDMI, LPCM 2CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos et DTS-HD Master Audio, taux d'échantillonnage audio jusqu'à 192 kHz. HDCP 2.2 et CEC bypass sont pris en charge.
Caractéristiques
1. HDMI 2.0b (18 Gbps), HDCP 2.2 et compatibles avec le DVI
2. Résolutions vidéo allant jusqu'à 4K2K@50/60Hz (YUV444)
3. Extraire l'audio HDMI à l'audio optique multicanal (SPDIF) ou analogique L/R
4. HDMI Passer par entrée audio à HDMI et sortie audio optique
5. Prise en charge de la sortie analogique audio en bitstream
6. L'audio optique prend en charge LPCM 2CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH
7. Prise en charge HDMI High Bit Rate (HBR) audio passe à travers
8Taux d'échantillonnage audio jusqu'à 96 kHz
9. 10 bits HDR (distance dynamique élevée) passer à travers
10. Soutenir le passage de la CEC
Spécification
| Le secteur privé |
|
Conformité HDMI
|
HDMI 2.0b
|
|
Conformité avec le protocole HDCP
|
HDCP 2.2 et HDCP 1.4
|
|
Largeur de bande vidéo
|
18 Gbps |
|
Résolutions vidéo
|
Jusqu'à 4K2K@50/60Hz ((YUV4:44),4K2K@30Hz,1080P@120Hz,
et 1080P 3D@60Hz
|
|
Espace de couleur
|
RGB, YCbCr4:4:4, YCbCr 4:2:2
|
|
Profondeur de couleur
|
10 bits, 12 bits
|
|
Formats audio HDMI
Je ne sais pas.
|
LPCM 2/5.1/7.1CH, Dolby numérique,
Le DTS 5.1, Dolby Digital +, Dolby
TrueHD, DTS-HD Master Audio,
Dolby Atmos, DTS:X
|
|
Audio optique
Formats
|
LPCM 2CH, Dolby Digital 2/5.1 CH, DTS 2/5.1 CH, qui est utilisé pour les téléchargements de télévision numérique.
|
|
Formats audio L/R
|
Stéréo analogique 2CH
|
|
Protection contre la DSE
|
Modèle du corps humain ± 8 kV
(décharge dans l'air) & ±4 kV
(décharge de contact)
|
| Les liens |
|
Les entrées
|
1x HDMI de type A [femme à 19 broches]
|
|
Produits
|
1x HDMI de type A [femme à 19 broches]
1x L/R Audio sortie [RCA]
1x sortie optique [S/PDIF]
|
|
Les appareils électroménagers
|
|
Logements
|
Emballage métallique
|
|
Couleur
|
Noir
|
|
Les dimensions
|
73Pour les appareils à commande numérique, le nombre d'émetteurs-récepteurs doit être le même que pour les appareils à commande numérique.Pour les véhicules à moteur
|
|
Le poids
|
135 g
|
|
Énergie
|
Pour les véhicules à moteur à commande numérique, la fréquence d'entrée doit être supérieure à:
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: Les normes, certifiées CE/FCC/UL)
|
|
Consommation d'électricité
|
1.25W (maximum)
|
|
OpérationTempérature
|
32 à 104 ° F / 0 à 40 ° C
|
|
Température de stockage
|
-4 à 140 °F / -20 à 60 °C
|
|
Humidité relative
|
RH 20 à 90% (pas de condensation)
|
| Nom de l'organisme:Les spécifications peuvent être modifiées sans préavis |
Diagramme de connexion

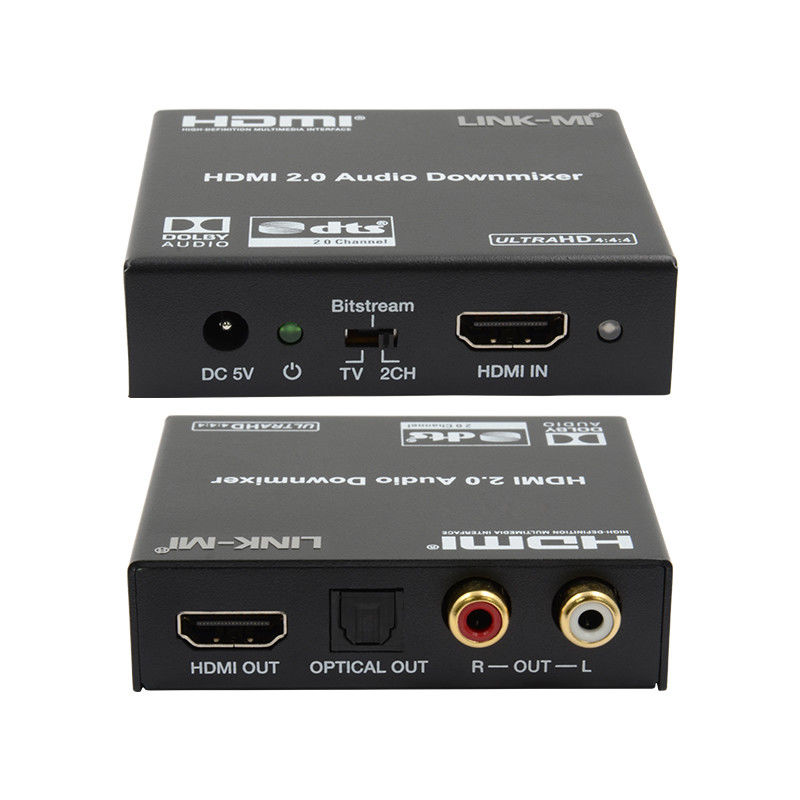

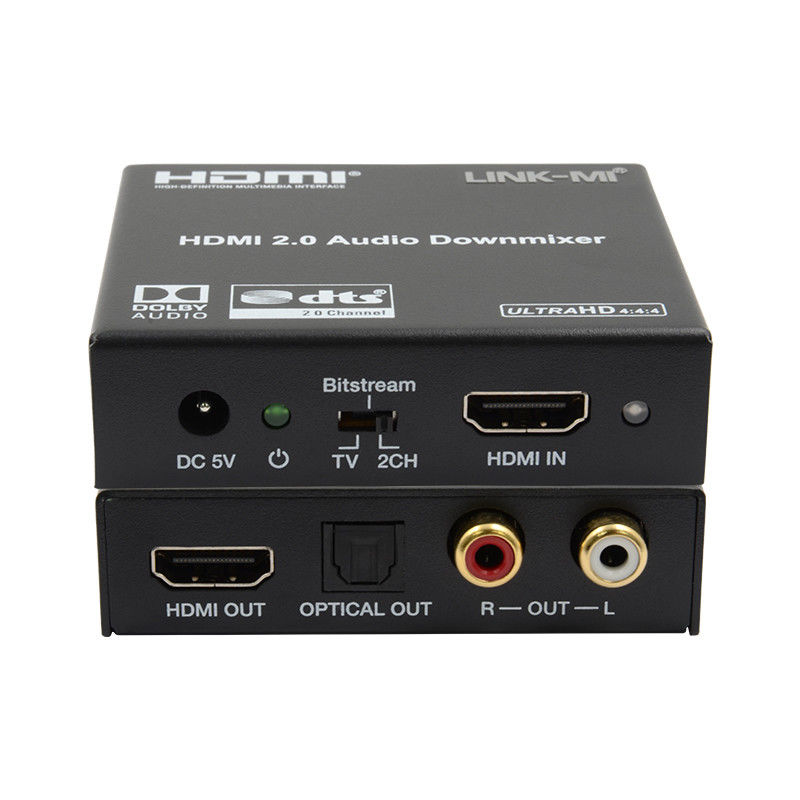

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-AUE03 HDMI extracteur audio à 18 Gbps.pdf
