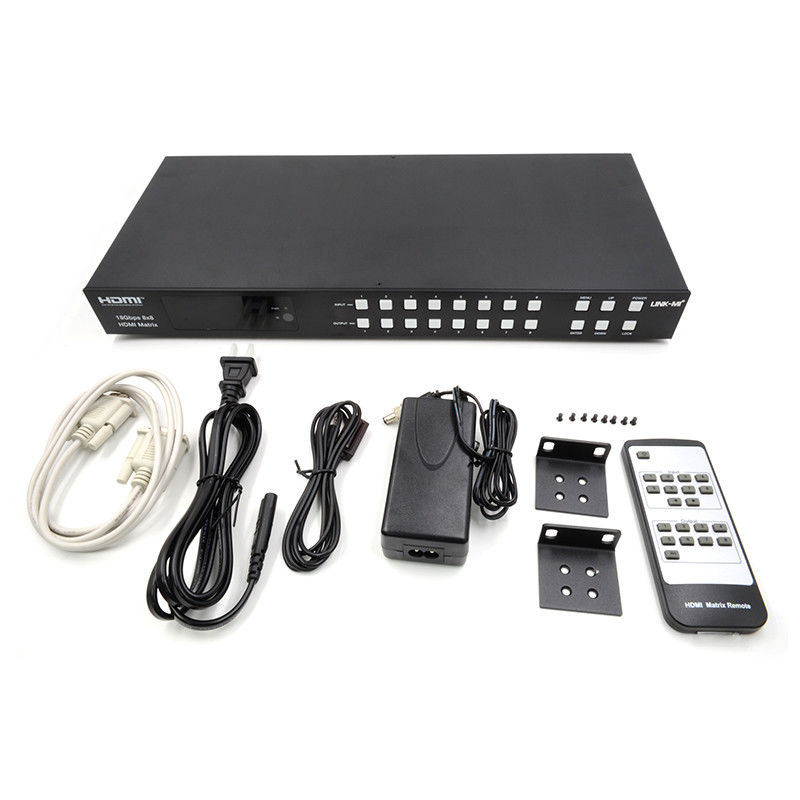

Matrice HDMI 8x8 de 18 Gbps avec support de fonction ARC 4K2K@60Hz4:4
Introduction au projet
LINK-MI LM-MX88A 18Gbps 8x8 Matrice HDMI prend en charge la transmission de vidéo (jusqu'à 4K2K@60Hz YUV 4:4L'audio intégré à l'audio analogique et coaxial est pris en charge à partir de 8 ports de sortie HDMI.Pendant que la fonction ARC de sortie HDMI est activée, l'audio ARC des appareils d'affichage HDMI sera extrait à une sortie audio coaxial. Chaque sortie HDMI de cette matrice HDMI 8x8 prend en charge indépendamment 4K2K à 1080P downscaler.Le contrôle est via les boutons du panneau avant, télécommande IR, RS-232, LAN et interface graphique Web.
Caractéristiques
1. compatibles avec HDMI 2.0b, HDCP 2.2 et HDCP 1.4
2. Résolution vidéo jusqu'à 4K2K@60Hz (YUV 4:4:4) sur tous les ports HDMI
3Prend en charge la bande passante vidéo de 18 Gbps
4. Dolby Vision, HDR10+ et HLG sont pris en charge.
5. Prise en charge de 4K->1080P Down Scaler pour chaque port de sortie
6. Transmission audio HDMI jusqu'à haute définition haute définition (LPCM, Dolby TrueHD et DTS-HD Master Audio)
7. L' audio dé-intégré est pris en charge via les ports analogique et coaxiale
8. ARC, CEC et gestion intelligente de l'EDID sont soutenus
9. 1U conception montée sur un rack avec écran OLED sur le panneau avant
10- Contrôle par les boutons du panneau avant, télécommande IR, RS-232, LAN et Web GUI
Spécification
|
Le secteur privé
|
|
Conformité HDMI
|
HDMI 2.0b
|
| Conformité avec le protocole HDCP |
HDCP 2.2 et HDCP 1.4
|
|
Largeur de bande vidéo
|
18 Gbps
|
|
Résolution vidéo
|
Jusqu'à 4K2K@50/60Hz (4:4:4)
|
|
Espace de couleur
|
RGB, YCbCr4:4Quatre sur quatre:2Je vous en prie.2:0
|
|
Profondeur de couleur
|
8 bits, 10 bits, 12 bits
|
|
Formats audio HDMI
Je ne sais pas.
|
LPCM 2/5.1/7.1, Dolby numérique, DTS 5.1, Dolby Digital +,
Il s'agit d'un appareil de téléchargement de l'appareil.
|
|
Formats audio coaxiale
|
Le LPCM 2.0, Dolby numérique / Plus, DTS 5.1
|
|
Formats audio L/R
|
Le PCM2.0
|
|
Formats HDR
|
Les données sont fournies par les fournisseurs.
|
| Protection contre la DSE |
Modèle du corps humain:
± 8 kV (décharge dans l'espace aérien), ± 4 kV (décharge par contact)
|
|
Connexion
|
|
Ports d'entrée
|
8×HDMI de type A [femme à 19 broches]
1xIR EXT [Stereo Mini-jack 3,5 mm] Il est très facile à utiliser.
|
|
Ports de sortie
|
8×HDMI de type A [femme à 19 broches]
8×Coax Audio (RCA)
8×L/R Audio [Stereo Mini-jack 3,5 mm]
|
|
Ports de contrôle
|
1×TCP/IP [RJ45]
1 × RS-232 [D-Sub 9]
|
|
Les appareils électroménagers
|
|
Logements
|
Emballage métallique
|
|
Couleur
|
Noir
|
|
Les dimensions
|
Le nombre de fois où le véhicule est utilisé pour le transport de marchandises est déterminé par le système de mesure.
|
|
Le poids
|
TX: 2,8 kg
|
|
Énergie
|
Pour les appareils de commande électronique, la fréquence d'entrée doit être supérieure ou égale à:
La puissance de sortie est de 12 V / 5 A en continu (norme américaine / UE, certifié CE / FCC / UL)
|
|
Consommation d'électricité
|
43 W
|
|
Température de fonctionnement
|
-10°C ~ 45°C / 14°F ~ 113°F
|
|
Température de stockage
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Humidité relative
|
RH 20 à 90% (non condensée)
|
| Nom de l'organisme:Les spécifications peuvent être modifiées sans préavis |
Diagramme de connexion

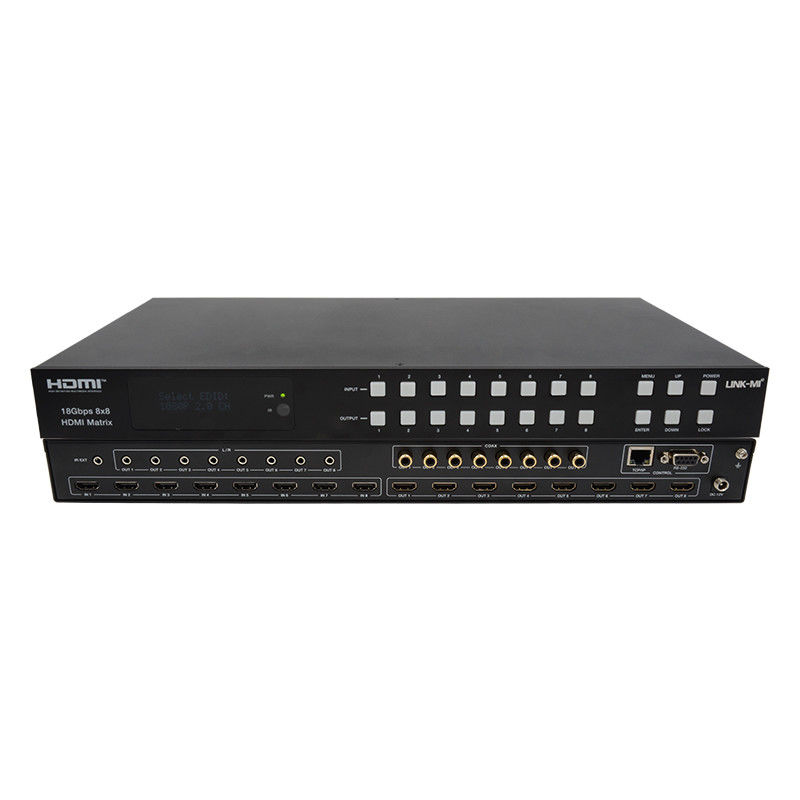

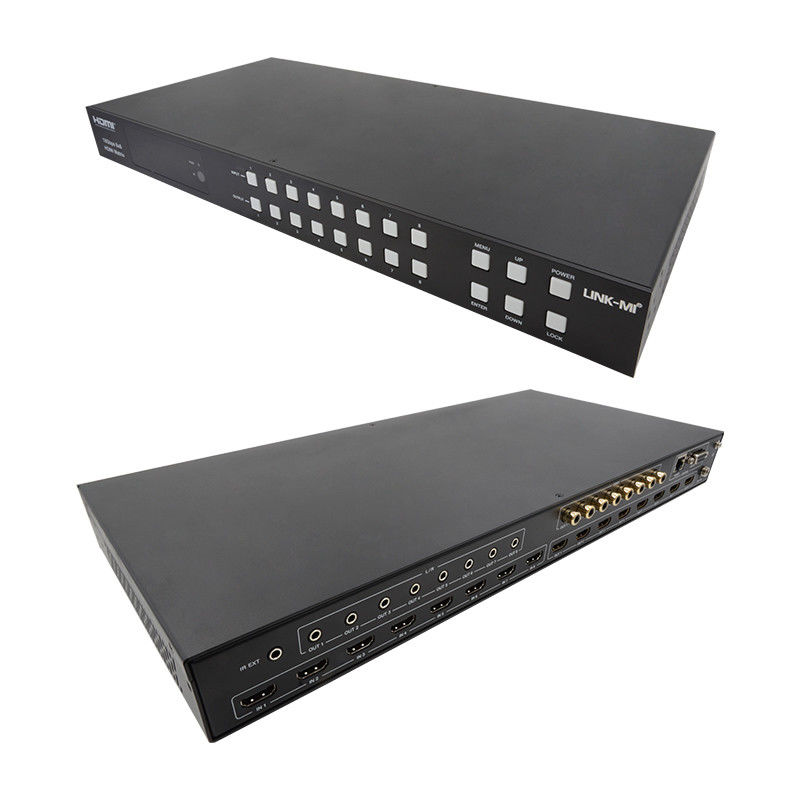

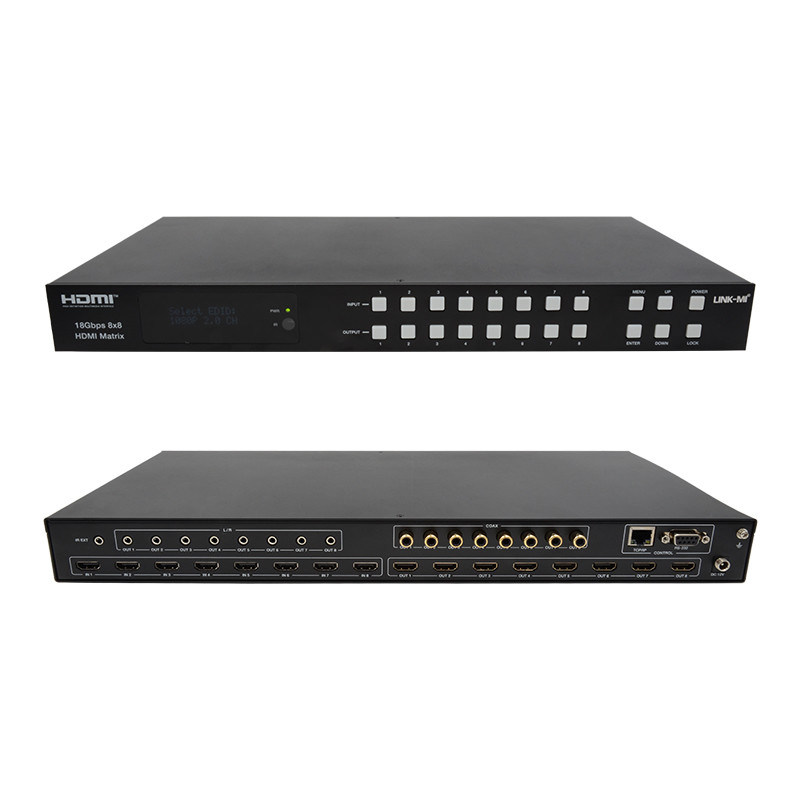

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-MX88A 8x8 HDMI Matrice LR Coax Audio 4K@60 ARC.p...
