Convertisseur vidéo SDI en HDMI Convertisseur vidéo SDI en HDMI en VGA CVBS
Introduction au projet
Le convertisseur vidéo LINK-MI LM-SC5810P SD/HD/3G SDI-HDMI&VGA&CVBS est un convertisseur de signal vidéo de haute qualité et haute performance, compatible avec le signal SD/HD/3G SDI,qui est construit dans un égaliseur de câble haute performance, prend en charge la distance de transmission jusqu'à 200 m pour les signaux HD-SDI et 3G-SDI jusqu'à 120 mètres [Réponse aux normes de câble Belden 1694A, indicateurs de signal standard SDI].
Caractéristiques
1. Prend en charge toutes les résolutions de type SDI
2. SMPTE 425M (niveau A et niveau B), SMPTE424M, SMPTE292M, SMPTE259M-C
3- Envoyez le signal SDI sur un canal.
4. Prise en charge de l'interface de fonctionnement du menu OSD
5. Détecte automatiquement les informations HDMI EDID mode adaptatif HDMI meilleur
6. Prend en charge la conversion asymétrique de tous les formats
7Le signal a été perdu.
8. Le format de sortie VGA peut être spécifié 720p/1080p
9. Incorporer automatiquement le signal audio SDI au signal HDMI.
10Format de sortie sélectionnable par l'utilisateur (HDMI et VGA et AV)
11. Adaptation intelligente du PAL / NTSC
Spécification
| Marque |
L'équipement de communication |
|
Le numéro de modèle.
|
LM-SC5810P
|
| Matériel |
Métal |
| Couleur |
Noir |
| Application du projet |
Convertissez le SD/HD/3G SDI en HDMI |
| Interface de saisie |
1*BNC SDI |
| Type de signal d'entrée |
Les données sont fournies par les fournisseurs de services. |
| Format de saisie |
525i @ 59.94Il s'agit d'un système de télécommunication qui est utilisé pour les télécommunications. |
| Portée du signal SDI |
0.8V P-P |
| Impédance SDI |
autres appareils |
| Type d'accouplement SDI |
Couplings à courant alternatif
|
| Jitter du signal SDI (valeur typique) |
Les tests de dépistage sont effectués sur des échantillons d'un échantillon d'un échantillon de dépistage. |
| Max. Longueur de coaxie d'entrée |
Belden 1694A: SD-SDI 400m, HD-SDI 200m, 3G-SDI 140m
Remarque: la distance de transmission ci-dessus est différente pour les différentes spécifications du câble, les résultats des essais seront différents
|
| Interface de sortie en boucle SDI |
1*BNC SDI |
| Interface de sortie HDMI/DVI |
1*HDMI |
| Interface de sortie AV (CVBS) |
1* BNC |
| Interface de sortie VGA |
1* VGA |
| Dimension (L*W*H) |
154*119*36 mm |
|
Fourniture de puissance
|
5 à 24 V de courant continu
|
| Nom de l'organisme:Les spécifications peuvent être modifiées sans préavis |
Diagramme de connexion

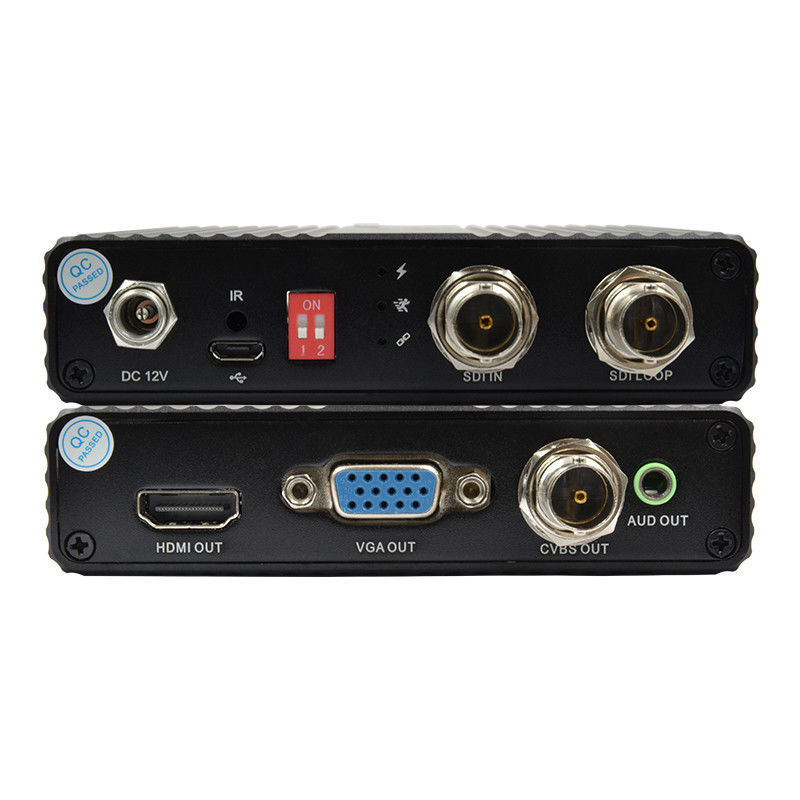

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-SC5810P SDI-HDMI et VGA et CVBS Convertisseur manuel d'utilisation...
