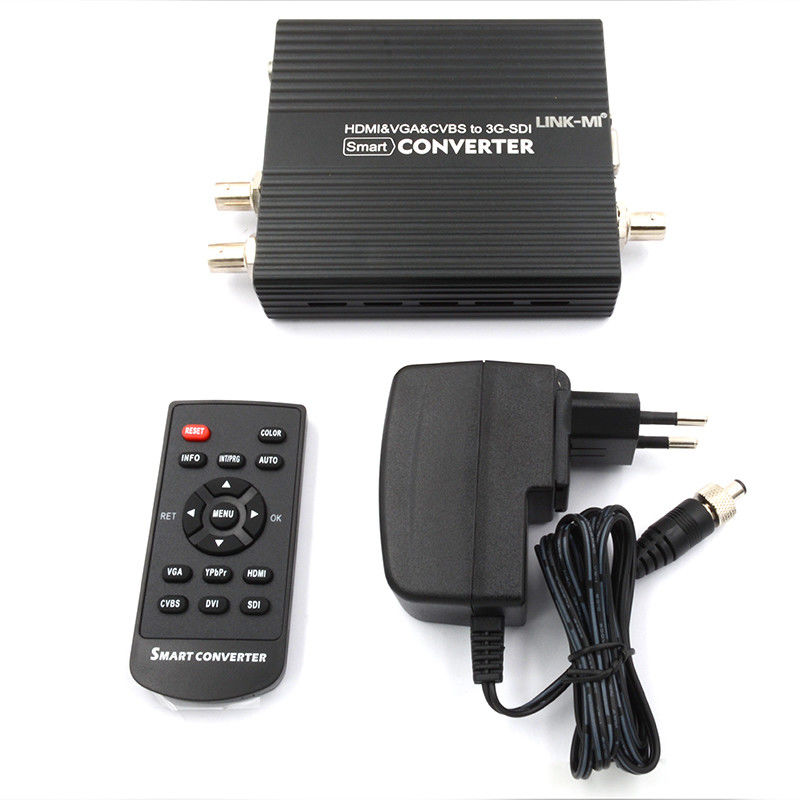

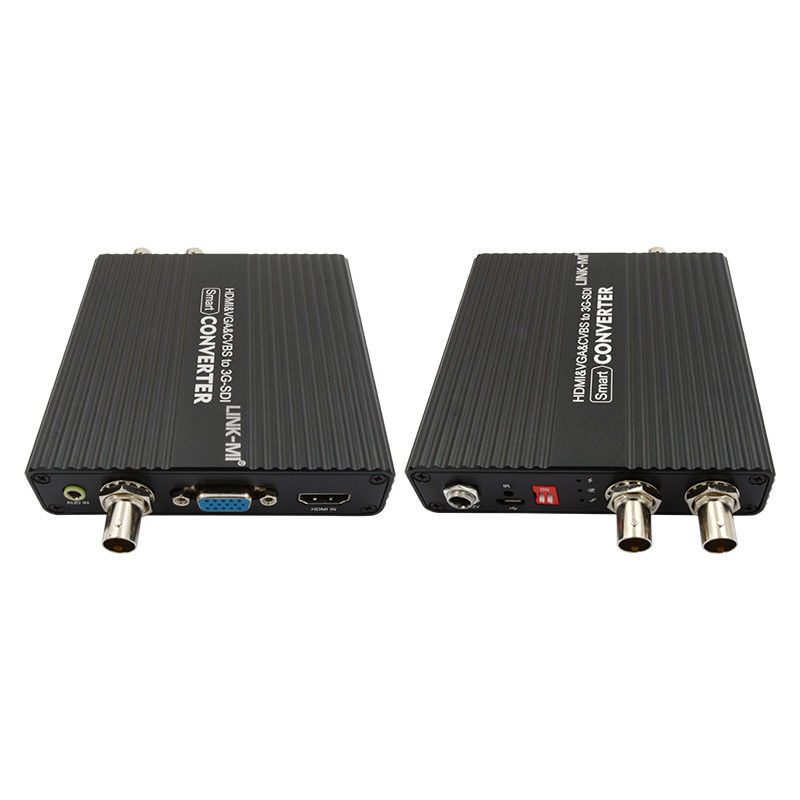

HDMI&VGA&Convertisseur vidéo multifonctionnel CVBS à 3G SDI
Introduction au projet
LINK-MI LM-SC5325 est un convertisseur vidéo SDI de haute qualité et haute performance.1, prenant en charge les entrées de signaux HDMI, VGA et CVBS et compatible avec le signal SD/HD/3G SDI.
qualité de qualité de diffusion, en attendant, prenant en charge la distance de transmission jusqu'à 200m HD-SDI, les signaux 3G-SDI jusqu'à 120 mètres [Notes: répond aux normes de câble Belden 1694A, SDI
Contrairement aux produits de conversion traditionnels sur le marché actuel, notre convertisseur avec une puce de traitement d'image professionnelle intégrée, en premier lieu, il traitera
la fonction d'amélioration de l'image, de réduction du bruit, de désinterlaçage (facultatif) de l'image SDI avant la conversion en.
(facultatif), conversion intelligente de la résolution et de la fréquence d'images, réglage réglable du rapport saturation/luminance/contraste, par mise à l'échelle automatique et conversion de la fréquence d'images,pour la conversion d'une vidéo de toute forme en signal SD/HD/3G-SDI standard, compatible avec les signaux HDMI, VGA et CVBS communs.
Caractéristiques
1. Prend en charge toutes les résolutions de type SDI
2. SMPTE 425M (niveau A et B), SMPTE 424M, SMPTE 292M, SMPTE 259M-C
3Transmettez le signal SDI sur 2 canaux.
4. Prise en charge de l'interface de fonctionnement du menu OSD
5. Détecte automatiquement les informations HDMI EDID mode adaptatif meilleur
6. Prend en charge tous les formats de conversion asymétrique
7Le signal a été perdu.
8. Le format d'entrée VGA peut être spécifié 720p/1080p
9. Incorporez automatiquement le signal audio HDMI au signal SDI
10. Format d'entrée sélectionnable par l'utilisateur
Spécification
|
Modèle
|
HDMI et VGA et AV à SD/HD/3G-SDI
|
| Entrée HDMI |
1xHDMI
|
|
Entrée VGA
|
1xVGA
|
|
Le nombre de points de contact est le nombre de points de contact.
|
1xBNC-F
|
|
Type de signal d'entrée
|
Les données sont fournies par les fournisseurs de services de téléphonie mobile et de téléphonie mobile.
|
| Prise en charge du format d'entrée |
Le nombre d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2 dans l'air. |
|
Portée du signal SDI
|
0.8Vp-p
|
|
Impédance SDI
|
Pour les appareils à moteur
|
|
Type d'accouplement SDI
|
Couplings à courant alternatif
|
|
Max. Longueur de coaxie de sortie
|
Belden1694A est une
Les tests de dépistage doivent être effectués sur des échantillons d'un échantillon d'un échantillon de dépistage.
3G-SDI 140m/450ft
|
|
Interface de sortie SDI
|
2xBNC SDI
|
|
Largeur de bande de fréquence
|
165 MHz/supérieur à la norme avec HDCP HDMI1.3
|
|
Énergie
|
5V à 24VDC
|
|
Consommation d'électricité
|
3 à 6 watts
|
|
Température de fonctionnement
|
-10°C à 60°C à 14°F-40°F
|
|
Température de stockage
|
-30°C à 70°C/-22°F à 158°F
|
|
Humidité relative
|
RH de 20 à 90% ((Non condensé)
|
|
Dimension
|
158 × 120 × 36 mm /6,22 × 4,72 × 1,42 pouces
|
|
Le poids
|
300 g
|
| Nom de l'organisme:Les spécifications peuvent être modifiées sans préavis |
Diagramme de connexion

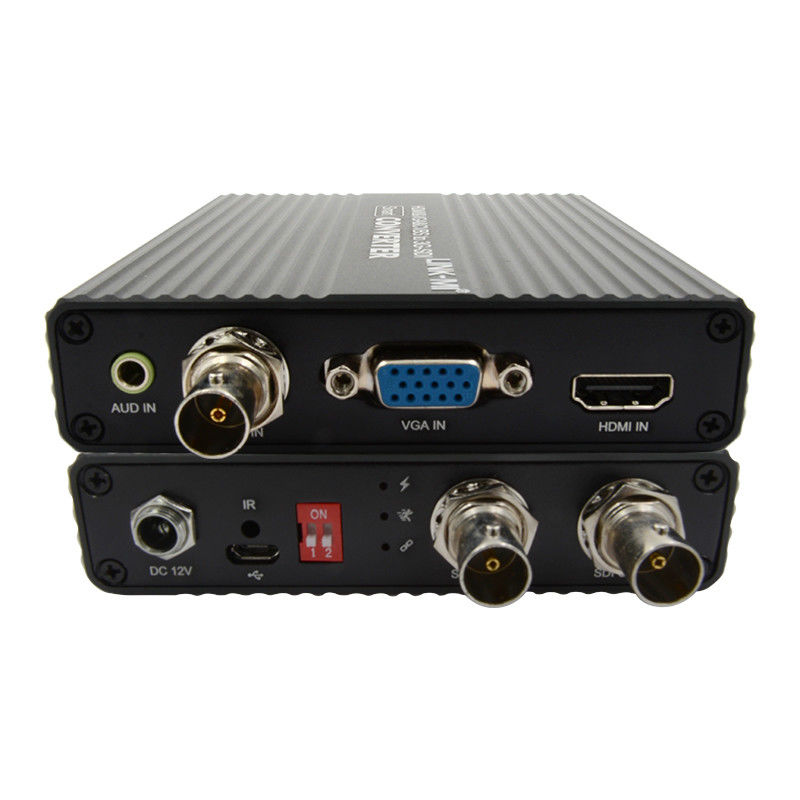

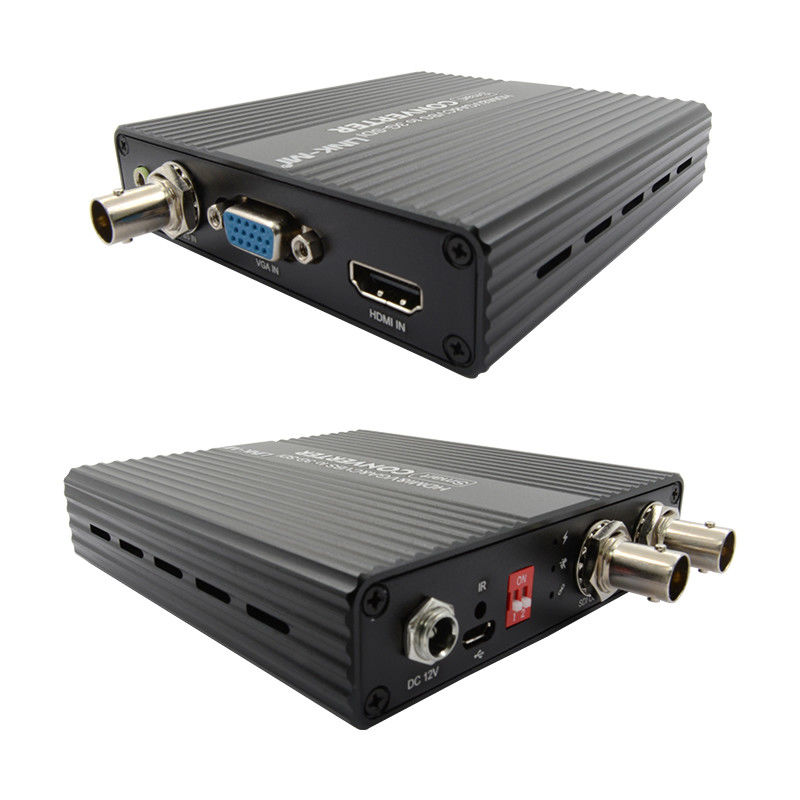

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-SC5325 HDMI et VGA et CVBS au convertisseur SDI (nouveau).pdf...
