Convertisseur professionnel HDMI en 3G SDI avec audio
Introduction au projet
Le convertisseur vidéo HD LINK-MI LM-PHS01 prend en charge la conversion du signal HDMI en signal SDI 3G/HD/SD.un débit de sortie de l'appareil de commande de l'unité d'exploitation,.
Pendant ce temps, il prend en charge la dé-intégration audio HDMI et l'intégration au signal SDI, mais également le signal audio analogique d'entrée externe peut être intégré au signal SDI.
En outre, il prend également en charge la fonction "Conversion de la fréquence d'images", il peut convertir un signal HDMI de résolution différente en une sortie de signal SDI à résolution fixe.Le réglage de la résolution de sortie utilise le commutateur de codage numérique, facile à utiliser.
Caractéristiques
1. Entrée de signal HDMI standard
2Signal de sortie SDI 3G/HD/SD en option
3. Sortie optionnelle 1080P/1080I/720P/480I/576I/1080PSF
4. Le signal d'entrée HDMI détecté automatiquement
5. HDMI audio dé-intégré et intégré dans le signal SDI
6. Signal audio analogique externe intégré au signal SDI
7Le SDI peut être réglé sur "n'importe quelle fréquence"
8. Une fonction spéciale peut être personnalisée
Spécification
|
Nom du produit
|
Convertisseur vidéo HDMI en SDI
|
|
Modèle de produit
|
LM-PHS01 |
| Entrée HDMI |
Signal d'entrée
|
Standard HDMI du signal |
| Connecteur |
HDMI |
|
Amplitude du signal
|
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à: |
| Impédance |
100Ω |
| Entrée audio analogique |
Signaux d'entrée
|
Audio stéréo analogique |
| Échantillon numérique |
48K |
| Impédance |
600Ω
|
| Connecteur |
Écouteurs |
| Sortie SDI |
Signal de sortie |
SDI (signaux vidéo numériques en série)
|
| Taux de débit |
270 Mbps à 2,97 Gbps |
| Impédance |
75Ω |
|
Amplitude du signal
|
800 mV ± 10% |
| Connecteur |
BNC est conforme aux normes IEC 169-8
|
| Paramètres généraux |
Voltage de fonctionnement
|
DC 5 à 12 V |
| Le pouvoir |
< 2 W |
|
Taille de l'hôte
|
136 x 80 x 25 mm
|
|
Panneau de commande
|
Commutateur de code numérique
|
| Le poids |
00,3 kg |
|
Température de fonctionnement
|
0°C à 50°C, pas de condensation
|
|
Température de stockage
|
-20°C à 75°C
|
|
Humidité de travail
|
20 à 70% de RH |
|
Humidité de stockage
|
0 à 90% de RH, pas de condensation |
Diagramme de connexion

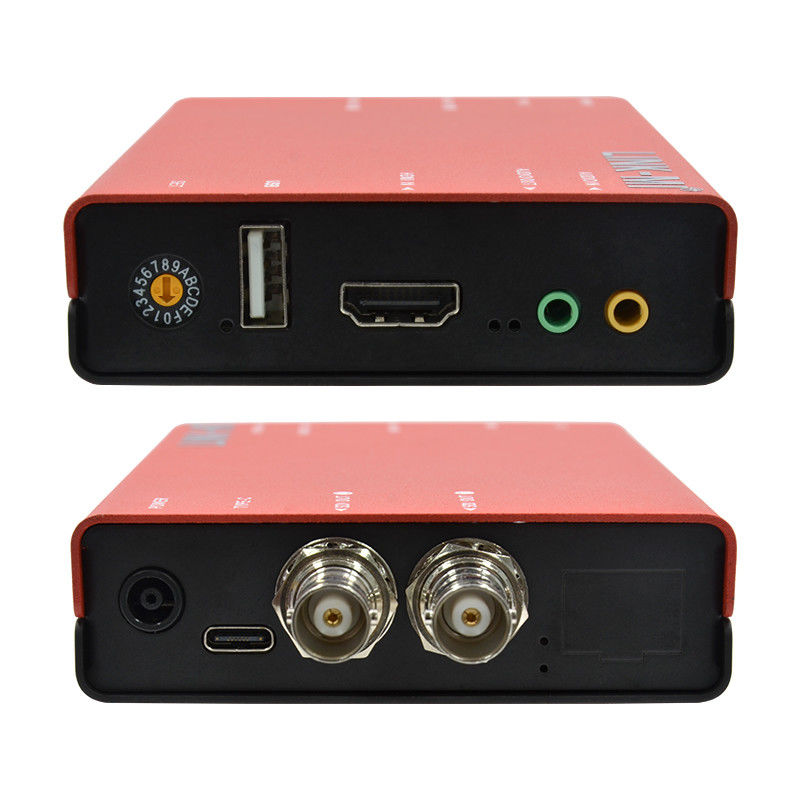

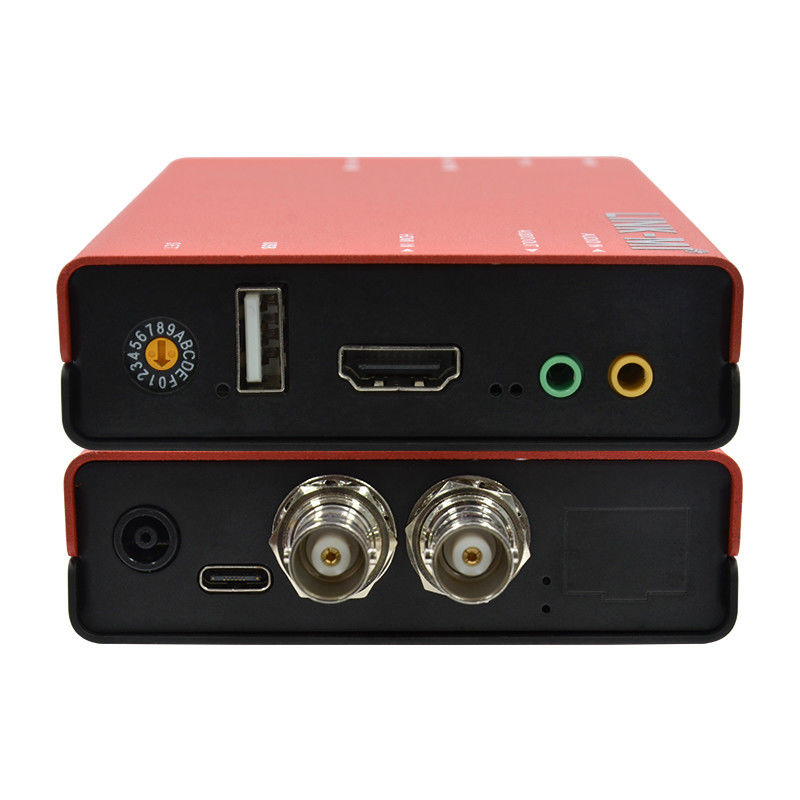

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-PHS01 HDMI à convertisseur vidéo SDI V03.pdf
