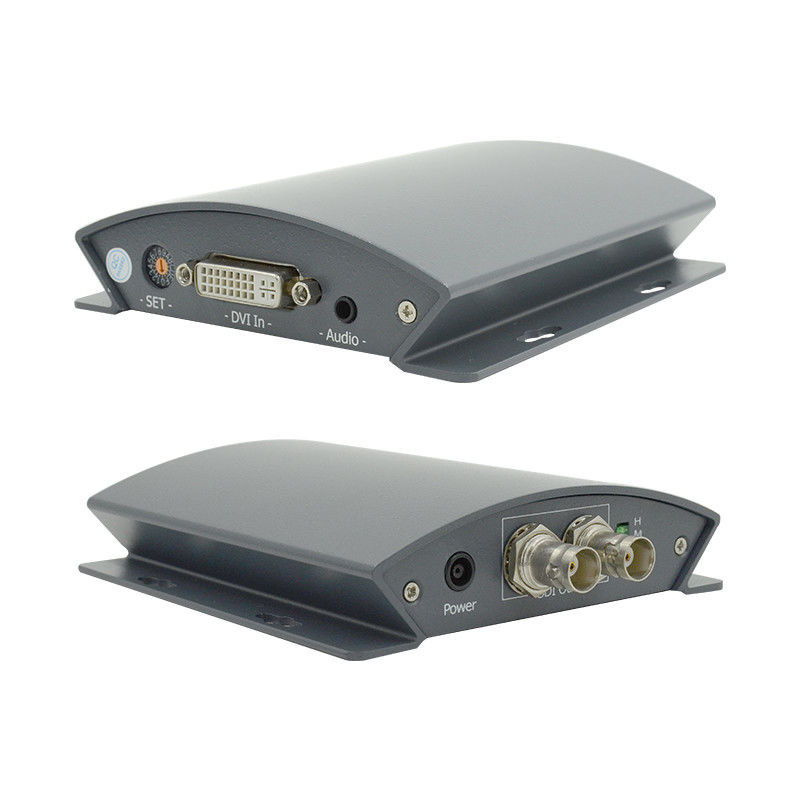

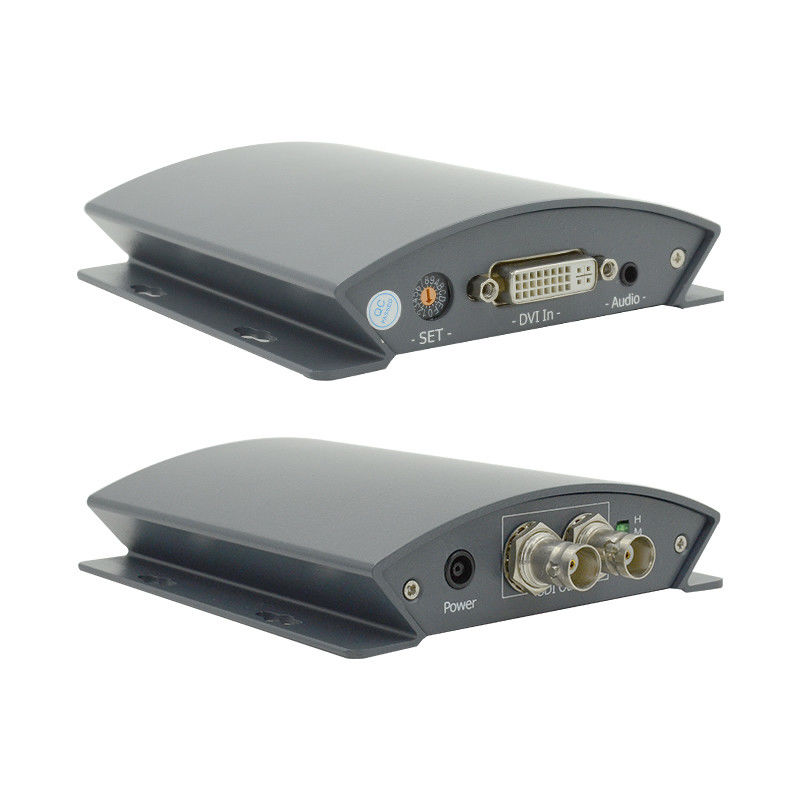

Convertisseur vidéo HD DVI en BNC SDI
Introduction au projet
LINK-MI HD Video Converter est un appareil pour convertir le signal DVI en signal SDI 3G/HD/SD. Il intègre des récepteurs DVI et un codeur 3G/HD/SD-SDI, peut convertir le signal DVI en signal 3G/HD/SD-SDI.En même temps, LM-PDS01 prend en charge le signal audio stéréo analogique externe intégré au signal 3G/HD/SD-SDI.
Caractéristiques
1. VESA Saisie de signal DVI standard
2Sortie de signal SDI 3G / HD / SD en option
3. Sortie optionnelle 1080P/1080I/720P/480I/576I/1080PSF
4. Adaptif au signal d'entrée DVI
5. Prise en charge du signal audio stéréo analogique externe DVI intégré au signal SDI
6. SDI définit la sortie de "fréquence"
7. SDI définit une sortie à "fréquence fixe"
8.Des caractéristiques spéciales peuvent être personnalisées
Spécification
| Nom |
Convertisseur vidéo HD DVI en BNC SDI |
| Le numéro de modèle. |
LM-PDS01 |
| Entrée DVI |
Signalisation |
Signal DVI standard VESA |
| Connecteur |
DVI-I |
| Amplitude du signal |
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à: |
| Impédance |
100Ω |
| Entrée audio analogique |
Signal d'entrée |
Audio stéréo analogique |
| Échantillon numérique |
48K |
| Impédance |
16Ω |
| Connecteur |
Écouteurs |
| Sortie SDI |
Signal de sortie |
Signal SDI 3G/HD/SD |
| Taux de code |
270 Mbps à 2,97 Gbps |
| Impédance |
75Ω |
| Amplitude du signal |
800 mV ± 10% |
| Connecteur |
BNC (norme CEI 169-8) |
| Paramètres généraux |
Énergie |
DC 5 à 12 V |
| Le pouvoir |
< 2 W |
| Dimension ((L*W*H) |
141*102*30 mm |
| Contrôle |
Commutateur DIP |
| Poids net |
00,3 kg |
| Plage de température de fonctionnement |
0 à 50°C |
| Plage de température de stockage |
-20 à 75°C |
| Plage d'humidité de fonctionnement |
20 à 70% de RH |
| Plage d'humidité de stockage |
0 à 90% de RH |
Diagramme de connexion

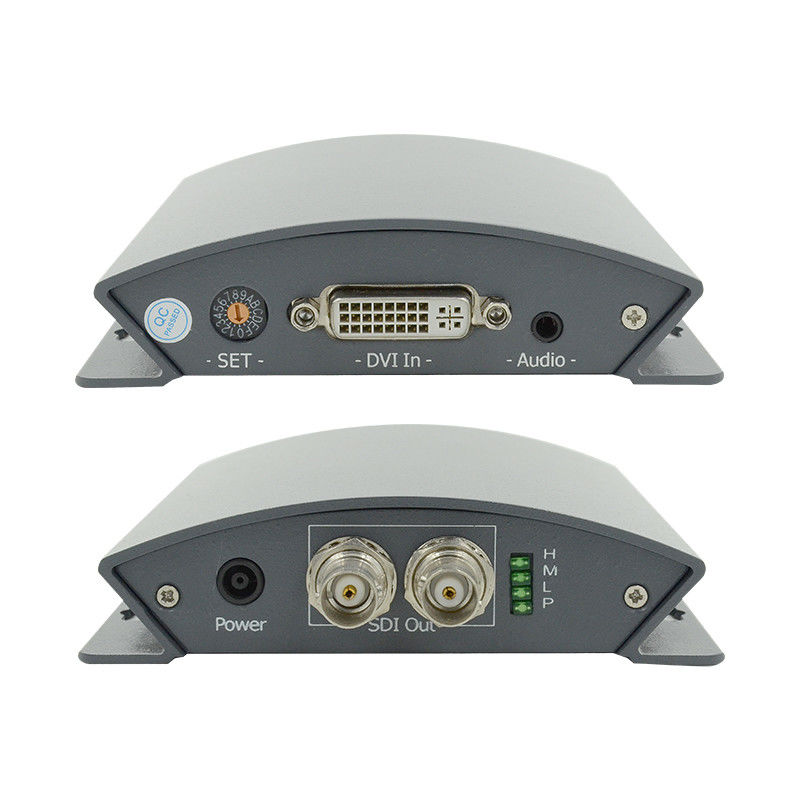

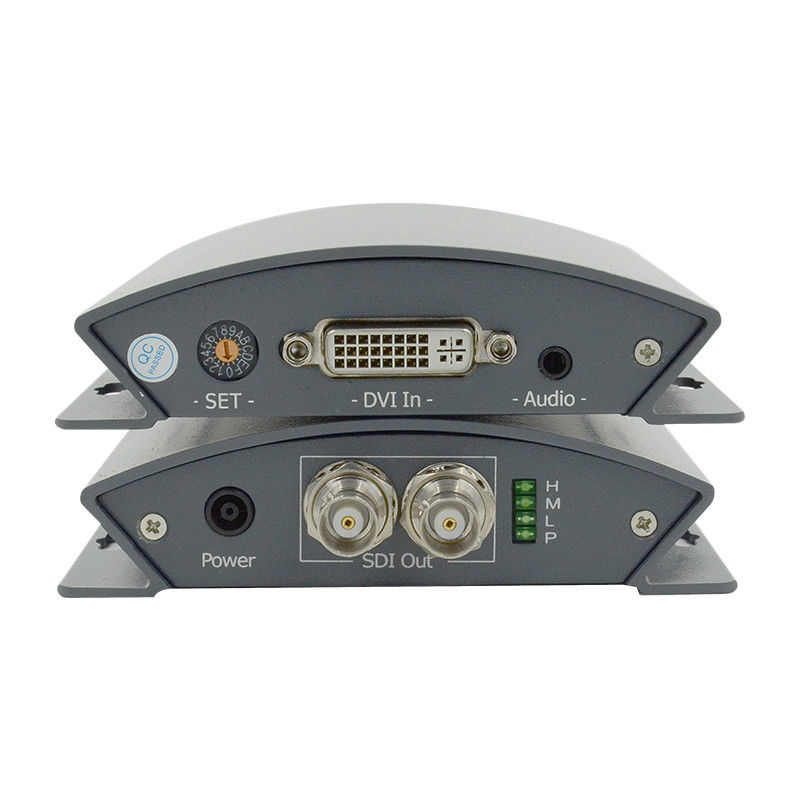

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-PDS01 DVI à SD_HD_3G Convertisseur SDI.pdf
