Convertisseur vidéo CVBS professionnel en SDI HD
Introduction au projet
Ce convertisseur vidéo HD, Il prend en charge la conversion du signal CVBS en signal 3G/HD/SD SDI. Le dispositif Recepteur CVBS intégré et codeur 3G/HD/SD-SDI, facilement converti le signal CVBS en signal 3G/HD/SD-SDI.En attendant, PD6341 prend en charge le signal audio analogique d'entrée externe peut être intégré dans le signal SDI.il peut convertir un signal CVBS à résolution différente en une sortie de signal SDI à résolution fixeLe réglage de la résolution de sortie utilise un commutateur de codage numérique, facile à utiliser.
Caractéristiques
1. entrée de signal CVBS standard
2Sortie de signal SDI 3G / HD / SD en option
3Résolution commune 1080P / 1080I / 720P / 480I / 576I facultative
4. Optionnelle résolution spéciale 1080PSF / 720P 30/25/24
5. Le signal d'entrée du CVBS est adaptatif
6Prise en charge des signaux audio stéréo analogiques externes intégrés dans le signal SDI
7. SDI peut être réglé sur la sortie "fréquence"
8Le SDI peut être réglé sur la sortie "fréquence fixe"
9. Les caractéristiques spéciales peuvent être personnalisées
Spécification
| Nom |
Convertisseur vidéo CVBS en SDI HD |
| Le numéro de modèle. |
LM-PCS01 |
| Entrée vidéo CVBS |
Signalisation |
Signaux CVBS standard |
| SMPTE |
27M |
| Connecteur |
BNC |
| Amplitude du signal |
Pour les appareils de commande électronique, la valeur de l'éclairage doit être supérieure ou égale à: |
| Impédance |
75Ω |
| Entrée audio analogique |
Signal d'entrée |
Audio stéréo analogique |
| Prélèvement numérique |
48K |
| Impédance |
16Ω |
| Connecteur |
Écouteurs |
| Sortie vidéo SDI |
Signal de sortie |
Signal vidéo numérique série SDI HD |
| Connecteur |
BNC (norme CEI 169-8) |
| Amplitude du signal |
800 mv ± 10% |
| Impédance |
75Ω |
| Paramètres généraux |
Énergie |
DC 5 à 12 V |
| Le pouvoir |
< 2 W |
| Dimension ((L*W*H) |
141*102*30 mm |
| Contrôle |
Commutateur DIP |
| Poids net |
00,3 kg |
| Plage de température de fonctionnement |
0 à 50°C |
| Plage de température de stockage |
-20 à 75°C |
| Plage d'humidité de fonctionnement |
20 à 70% de RH |
| Plage d'humidité de stockage |
0 à 90% de RH |
Diagramme de connexion

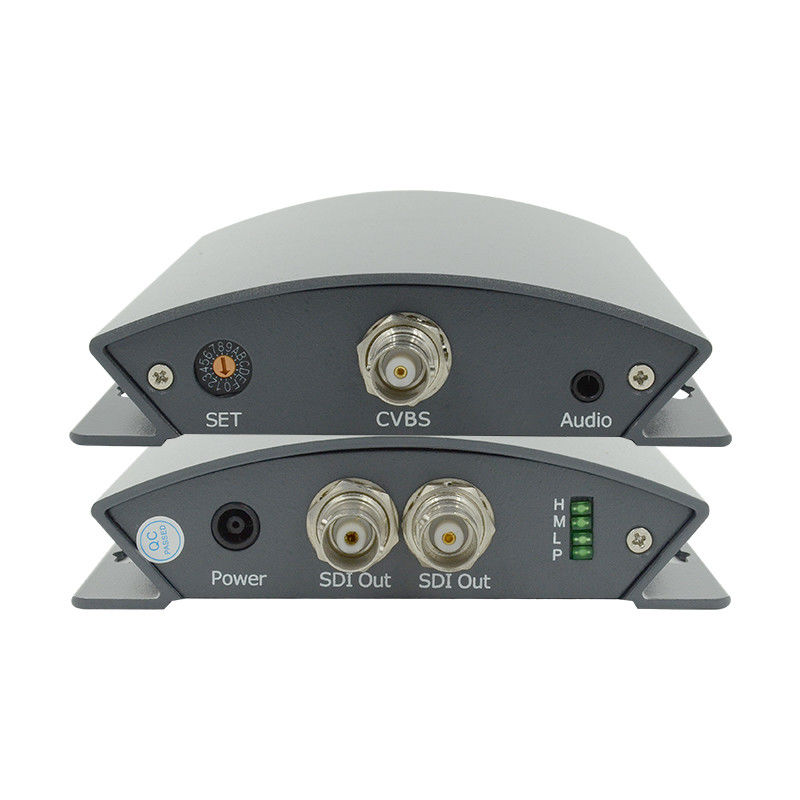

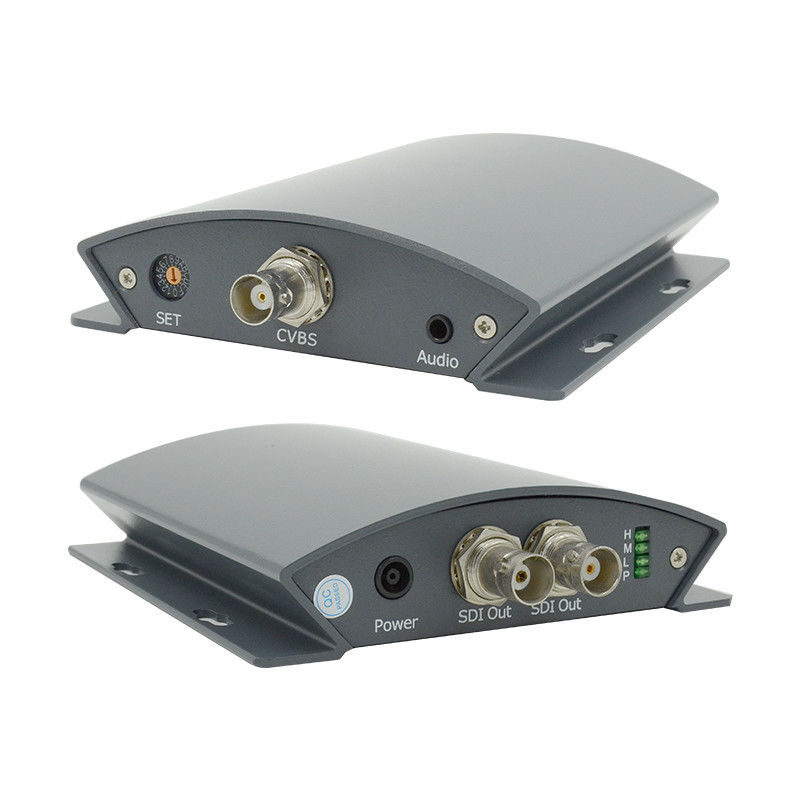

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-PCS01 CVBS à convertisseur SDI -NEW.pdf
