Pro YPbPr à convertisseur vidéo SDI HD
Introduction au projet
LINK-MI LM-PYS01 convertisseur vidéo HD, prise en charge de l'entrée de signal YPbPr et de la sortie de signal SDI 3G / HD / SD.convertir le signal YPbPr en signal 3G / HD / SD-SDI. Simultanément, le LM-PYS01 prend en charge le signal audio stéréo analogique externe intégré au signal SDI.Les signaux YPbPr peuvent être entrés "convertis" en SDI signal de sortie résolution fixe et convertisseur SD 480I / 576I "conversion vers le haut" en HD SDI. Vous pouvez également "transformer sous" HD 1080P / 720P / 1080I à la sortie SD SDI, découpage optionnel ou temps supplémentaire "en bas converti" les bords noirs.facile à utiliser.
Caractéristiques
1. Entrée de signal standard YPbPr
2Sortie de signal SDI 3G / HD / SD en option
3Résolution commune 1080P / 1080I / 720P / 480I / 576I facultative
4. Optionnelle résolution spéciale 1080PSF / 720P 30/25/24
5. Optionnel "converti vers le bas" garniture ou ajouter des bordures noires
6. Le signal d'entrée YPbPr est adaptatif
7Prise en charge des signaux audio stéréo analogiques externes intégrés dans le signal SDI
8. SDI définit la sortie de "fréquence"
9. SDI définit une sortie à "fréquence fixe"
10. Les caractéristiques spéciales peuvent être personnalisées
Spécification
| Nom |
Convertisseur vidéo HD YPbPr en SDI |
| Le numéro de modèle. |
Le nombre d'heures de travail |
| YPbPr Entrée |
Signalisation |
Norme YPbPr |
| Connecteur |
BNC |
| SMPTE |
27M |
| Amplitude du signal |
Pour les appareils de commande électronique, la valeur de l'éclairage doit être supérieure ou égale à: |
| Impédance |
75Ω |
| Sortie audio analogique |
Signal de sortie |
Audio stéréo analogique |
| Impédance |
16Ω |
| Connecteur |
Écouteurs |
| Sortie SDI |
Signal de sortie |
Signal SDI |
| Connecteur |
BNC (norme CEI 169-8) |
| Amplitude du signal |
Pour les appareils de commande électronique, la valeur de l'éclairage doit être supérieure ou égale à: |
| Impédance |
175Ω |
| Paramètres généraux |
Énergie |
DC 5 à 12 V |
| Le pouvoir |
< 2 W |
| Dimension ((L*W*H) |
141*102*30 mm |
| Contrôle |
Commutateur DIP |
| Poids net |
00,3 kg |
| Plage de température de fonctionnement |
0 à 50°C |
| Plage de température de stockage |
-20 à 75°C |
| Plage d'humidité de fonctionnement |
20 à 70% de RH |
| Plage d'humidité de stockage |
0 à 90% de RH |
Diagramme de connexion

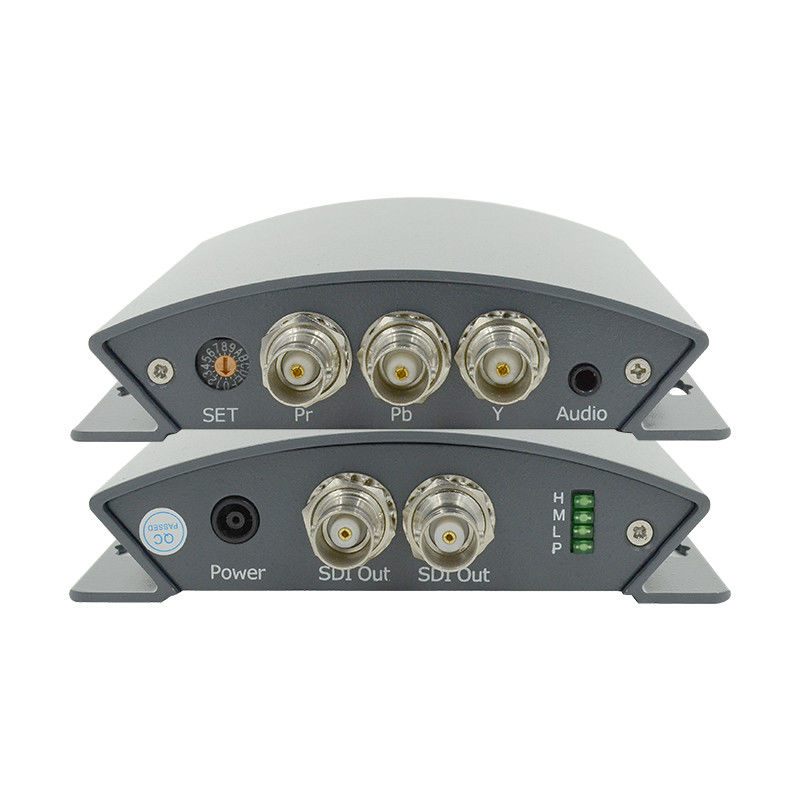

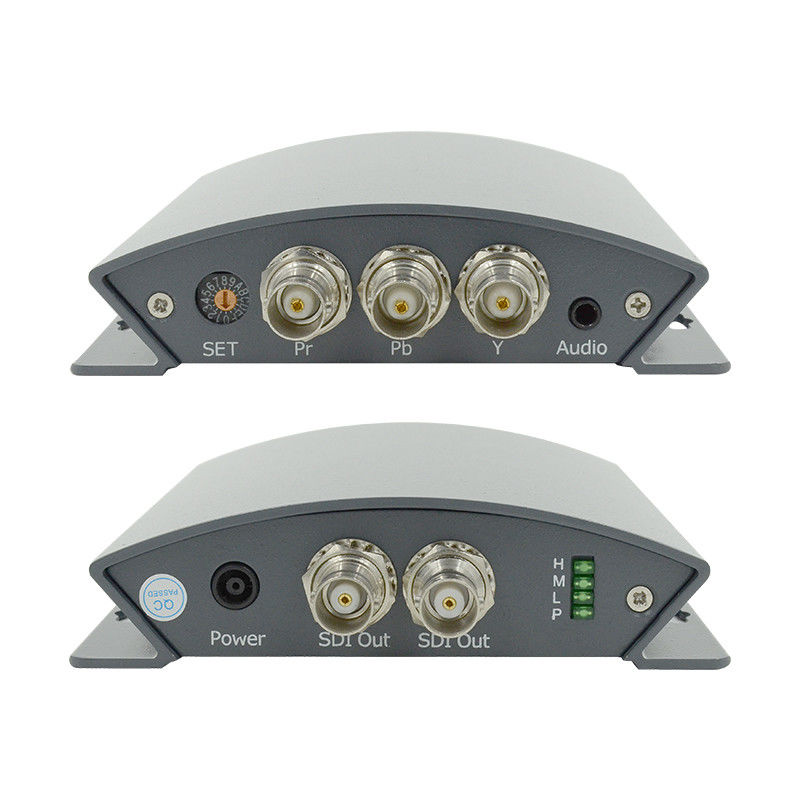

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-PYS01 YPbPr à convertisseur SDI avec audio _02.pdf...
