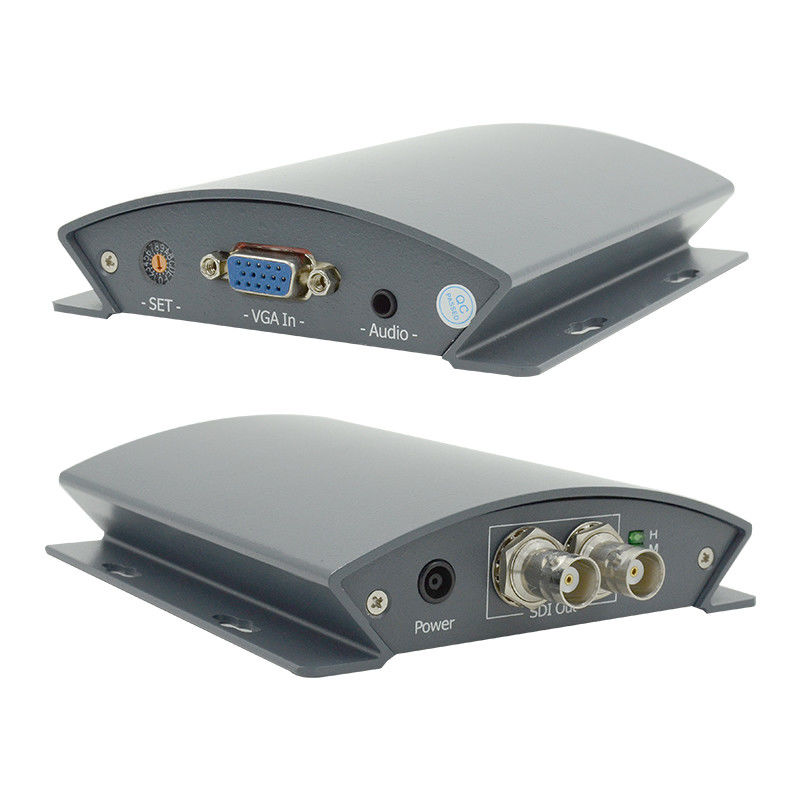

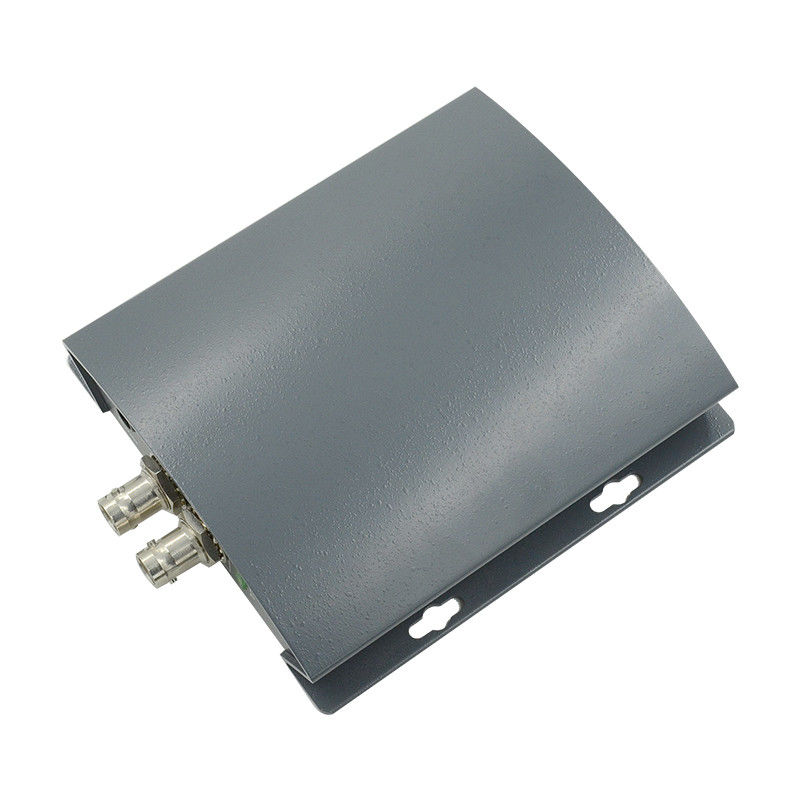

Convertisseur Pro VGA en SDI
Introduction au projet
LINK-MI LM-PVS01 Pro VGA to SDI Converter, un appareil qui peut convertir le signal VGA en signal SDI 3G/HD/SD, un récepteur VGA intégré et un codeur SDI 3G/HD/SD.LM-PVS01 Pro VGA à convertisseur SDI peut intégrer l'audio stéréo analogique externe au signal SDI 3G / HD / SD et prend en charge la fonction de conversion de fréquence, peut transférer le signal d'entrée VESA Standard VGA à la sortie de signal SDI standard. Et la résolution de sortie peut être choisie par le commutateur DIP, facile à utiliser.
Caractéristiques
1. VESA Standard Entrée de signal VGA
2. sortie de signal SDI 3G/HD/SD
3. Format de sortie vidéo haute résolution 1080p/1080i/720p/480i/576i/1080psf
4Le signal d'entrée VGA est adapté
5. Prend en charge l' audio stéréo analogique externe intégré au signal SDI
6. SDI peut être réglé comme fonction de conversion de fréquence sortie
7. SDI peut être réglé comme sortie de fréquence fixe
8. Une fonction spéciale peut être personnalisée
Spécification
| Type de produit |
Convertisseur Pro VGA en SDI |
| Le numéro de modèle. |
Le système de contrôle de l'eau |
| Entrée VGA |
Signal d'entrée |
Signal VGA standard VESA |
| Connecteur |
Le DB-15 |
| Amplitude du signal |
Pour les appareils à haute tension: |
| Impédance |
75Ω |
| Entrée audio analogique |
Signal d'entrée |
Audio stéréo analogique |
| Prélèvement numérique |
48K |
| Impédance |
16Ω |
| Connecteur |
Écouteurs |
| Sortie SDI |
Signal de sortie |
SDI 3G/HD/SD |
| SMPTE |
270 Mbps à 2,97 Gbps |
| Amplitude du signal |
800 mV ± 10% |
| Impédance |
75Ω |
| Connecteur |
BNC (norme CEI 169-8) |
| Paramètres généraux |
Énergie |
DC 5 à 12 V |
| Consommation d'électricité |
< 2 W |
| Dimension (LxWxH) |
Pour les appareils à commande numérique |
| Contrôle |
Commutateur DIP |
| Le poids |
00,3 kg |
| Plage de température de fonctionnement |
0 à 50°C |
| Plage de température de stockage |
-20 à 75°C |
| Plage d'humidité de fonctionnement |
20 à 70% de RH |
| Plage d'humidité de stockage |
0 à 90% de RH |
Diagramme de connexion

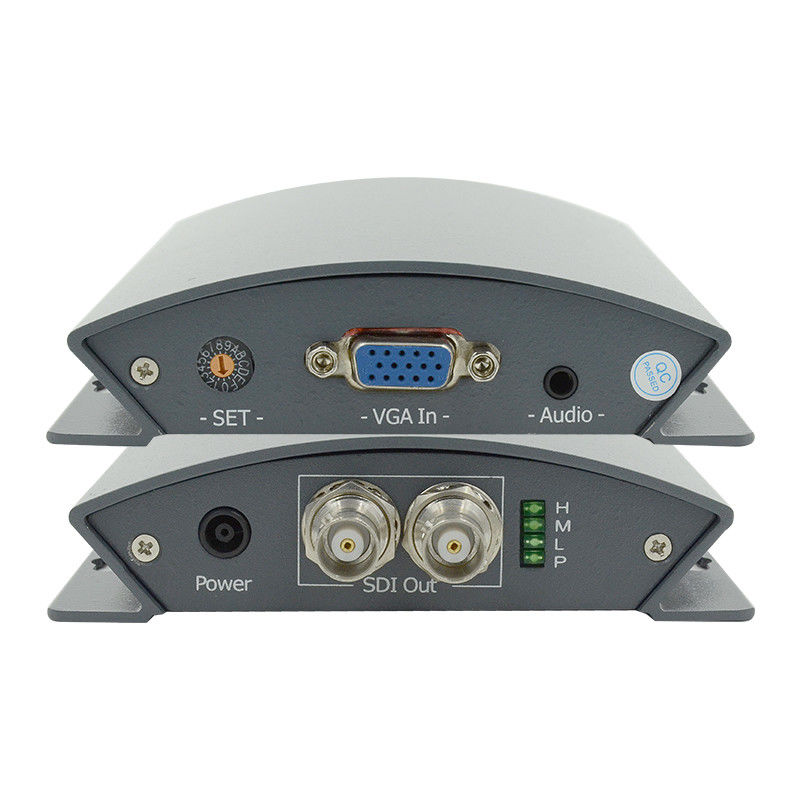

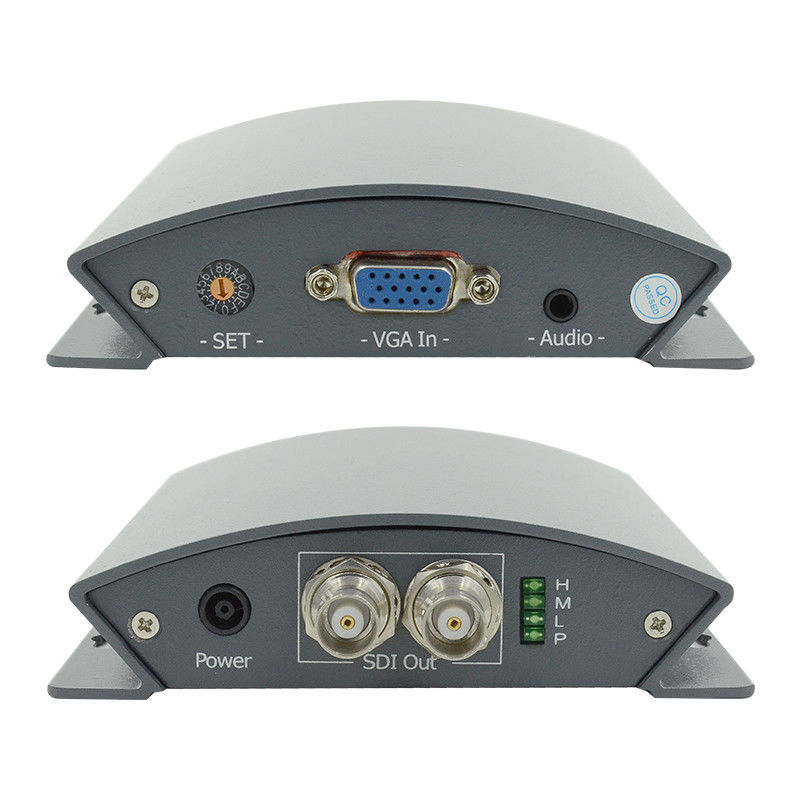

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-PVS01 Pro Convertisseur VGA à SDI.pdf
