Convertisseur vidéo SDI en DVI
Introduction au projet
LINK-MI LM-PSD01 SD/HD/3G SDI to DVI Converter est un récepteur 3G/HD/SD-SDI et un codeur DVI intégrés à l'appareil, il prend en charge le transfert de signaux 3G/HD/SD-SDI vers le signal DVI,tandis que le LM-PSD01 prend également en charge la sortie audio du signal 3G/HD/SD-SDI dé-intégré à un port analogique.
En outre, ce modèle prend également en charge la fonction de conversion de fréquence, vous pouvez convertir le signal d'entrée SDI en sortie de résolution standard VESA.
Caractéristiques
1.Prend en charge l'entrée de signal SDI 3G/HD/SD
2.Prend en charge le format vidéo 1080p/1080i/720p/480i/576i
3.SDDVIproduction
4.Signal d'entrée SDI adaptatif
5.Dé-intégration audio intégrée SDI
6.Prend en charge la sortie audio stéréo analogique
7.SSupporter la fonction "fréquence"Sortie DVI
8.Des fonctions spéciales peuvent être personnalisées
Spécification
| Nom |
Convertisseur vidéo SDI en DVI HD |
| Le numéro de modèle. |
LM-PSD01 |
| SDI entrée / sortie |
Signalisation |
SDI 3G/HD/SD |
| Connecteur |
BNC (norme CEI 169-8) |
| SMPTE |
270 Mbps à 2,97 Gbps |
| Amplitude du signal |
Pour les appareils de commande électronique, la valeur de l'éclairage doit être supérieure ou égale à: |
| Impédance |
75Ω |
| Sortie audio analogique |
Signal de sortie |
Audio stéréo analogique |
| Impédance |
16Ω |
| Connecteur |
Écouteurs |
| Sortie DVI |
Signal de sortie |
Sortie numérique DVI |
| Connecteur |
DVI-I |
| Amplitude du signal |
Pour les appareils de commande électronique, la valeur de l'éclairage doit être supérieure ou égale à: |
| Impédance |
75Ω |
| Paramètres généraux |
Énergie |
DC 5 à 12 V |
| Le pouvoir |
< 2 W |
| Dimension ((L*W*H) |
141*102*30 mm |
| Contrôle |
Commutateur DIP |
| Poids net |
00,3 kg |
| Plage de température de fonctionnement |
0 à 50°C |
| Plage de température de stockage |
-20 à 75°C |
| Plage d'humidité de fonctionnement |
20 à 70% de RH |
| Plage d'humidité de stockage |
0 à 90% de RH |
Diagramme de connexion

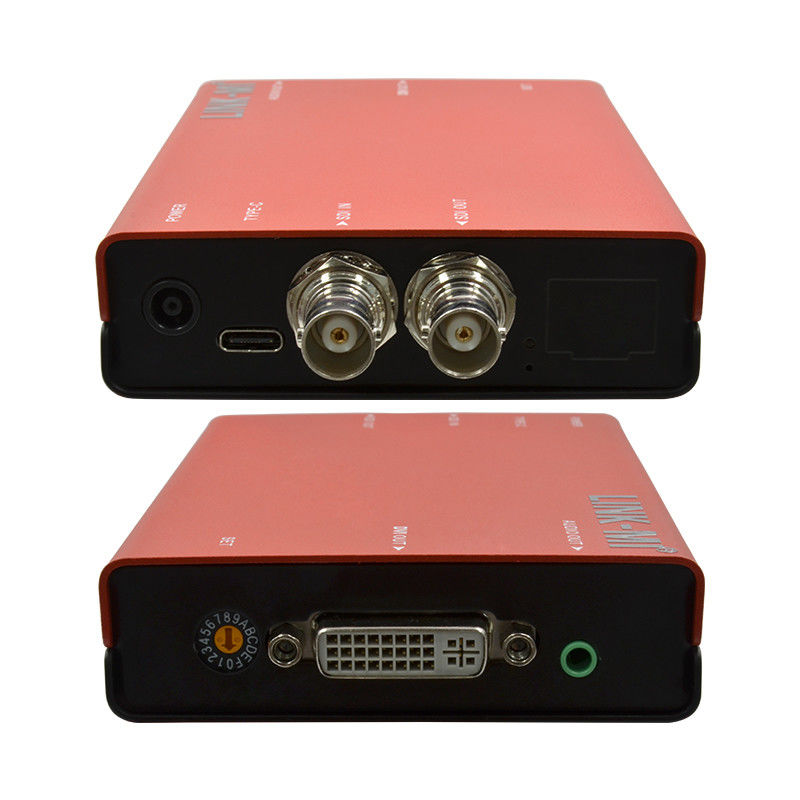

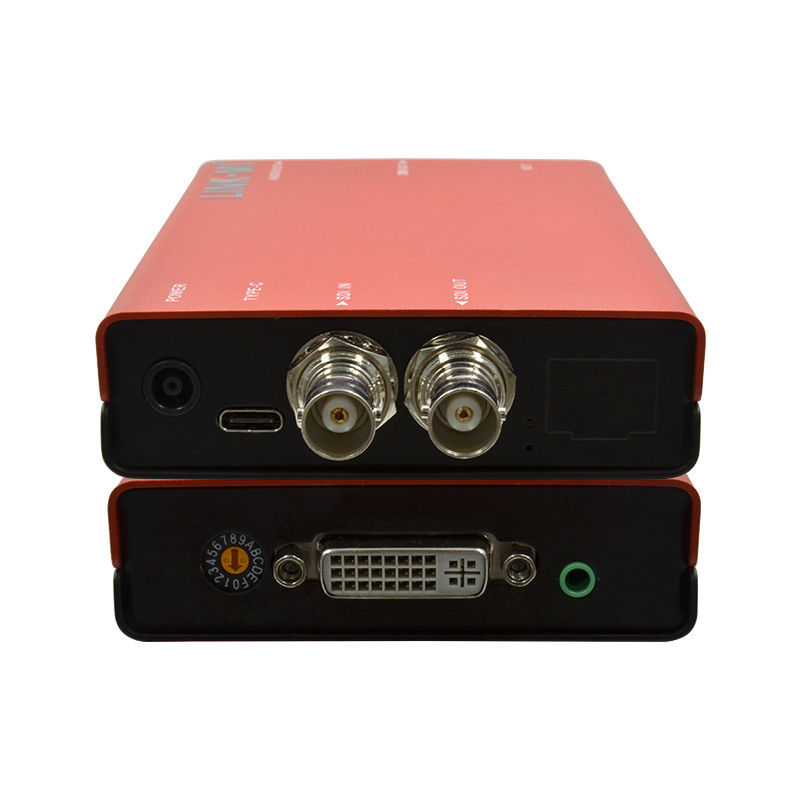

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-PSD01 Pro SDI à convertisseur vidéo DVI -NEW.pdf
