Convertisseur BNC SDI en YPbPr
Introduction au projet

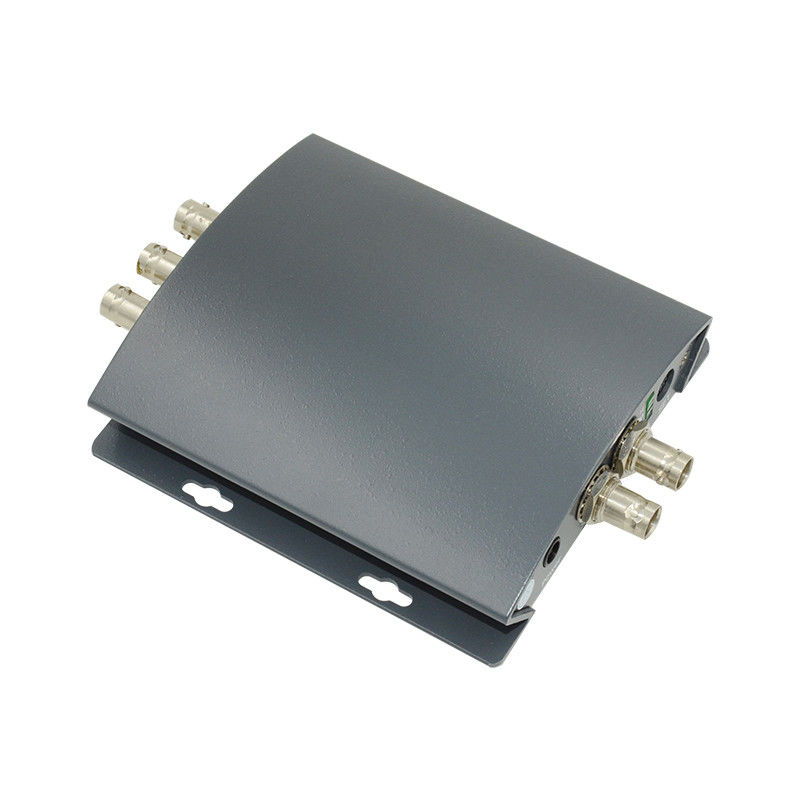

Le LINK-MI LM-PSY01 BNC SDI to YPbPr Converter est un appareil permettant de convertir le signal 3G/HD/SD-SDI en signal YPbPr, basé sur la technologie de troisième génération LINK-MI.Il intègre des récepteurs 3G/HD/SD-SDI et un codeur YPbPr, peut convertir le signal 3G/HD/SD-SDI en sortie vidéo composante. Dans le même temps, le convertisseur LM-PSY01 BNC SDI à YPbPr peut également prendre en charge l'audio dé-intégré du signal 3G/HD/SD SDI,sortie vers les ports analogiques. LM-PSY01 BNC SDI à YPbPr Coverter fonction de conversion vers le haut et vers le bas intégrée, avec une entrée de signal SDI adaptative.Conversion vers le bas peut sélectionner Coupe gauche/droite ou haut/bas avec noirIl peut également prendre en charge la sortie en plein écran.
Caractéristiques
1Basé sur la technologie LINK-MI de troisième génération
2. Prend en charge l'entrée de signal SDI 3G/HD/SD
3. Prend en charge la sortie en boucle du signal SDI 3G/HD/SD
4. Prend en charge le format vidéo 1080p/1080i/720p/480i/576i
5. Prend en charge 1080PSF/ 720P 30/25/24Hz
6. sortie SD/HD YPbPr
7. Prise en charge de la fonction de conversion vers le haut et vers le bas
8. Sélectionnez 3 types de mode librement sous conversion vers le bas
9. Signal d'entrée SDI adaptatif
10. Audio dé-intégré du signal d'entrée SDI
11. Prend en charge la sortie audio stéréo analogique
12On peut se déguiser.
Spécification
| Nom |
Convertisseur BNC SDI en YPbPr |
| Le numéro de modèle. |
LM-PSY01 |
|
SDI entrée / sortie
|
Signalisation |
SDI 3G/HD/SD |
| Connecteur |
BNC (norme CEI 169-8) |
| SMPTE |
270 Mbps à 2,97 Gbps |
| Amplitude du signal |
Pour les appareils de commande électronique, la valeur de l'éclairage doit être supérieure ou égale à: |
| Impédance |
75Ω |
|
Sortie audio analogique
|
Signal de sortie |
Audio stéréo analogique |
| Impédance |
16Ω |
| Connecteur |
Écouteurs |
|
Résultats YPbPr
|
Signal de sortie |
Signal analogique YPbPr |
| Connecteur |
BNC (norme CEI 169-8) |
| Amplitude du signal |
Pour les appareils de commande électronique, la valeur de l'éclairage doit être supérieure ou égale à: |
| Impédance |
75Ω |
|
Paramètres généraux
|
Énergie |
DC 5 à 12 V |
| Le pouvoir |
< 2 W |
| Dimension ((L*W*H) |
141*102*30 mm |
| Contrôle |
Commutateur DIP |
| Poids net |
00,3 kg |
| Plage de température de fonctionnement |
0 à 50 °C ((non condensé) |
| Plage de température de stockage |
-20 à 75°C |
| Plage d'humidité de fonctionnement |
20 à 70% de RH |
| Plage d'humidité de stockage |
0 à 90% de RH |
Diagramme de connexion

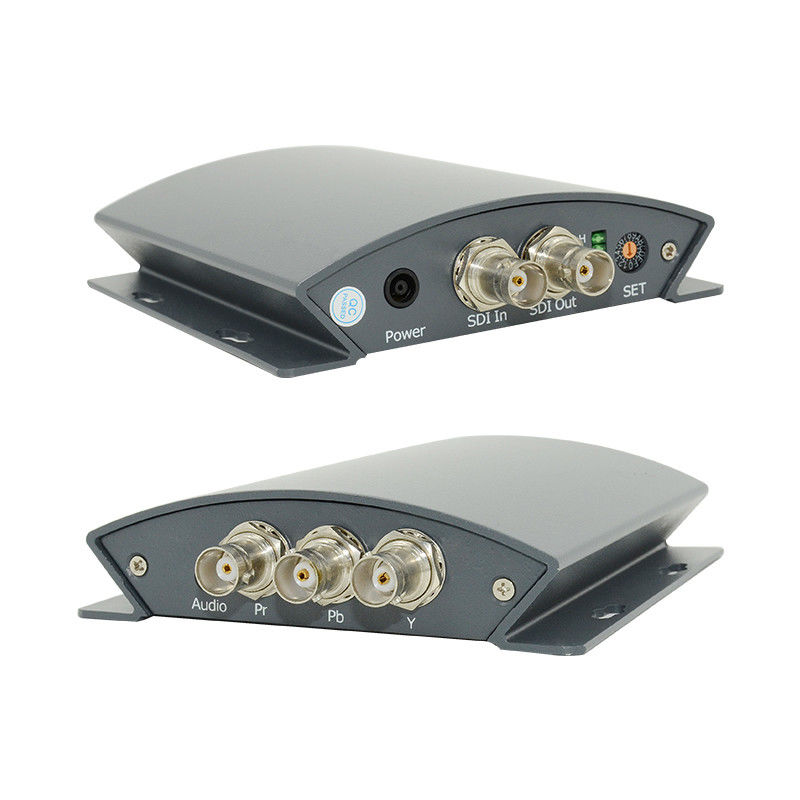

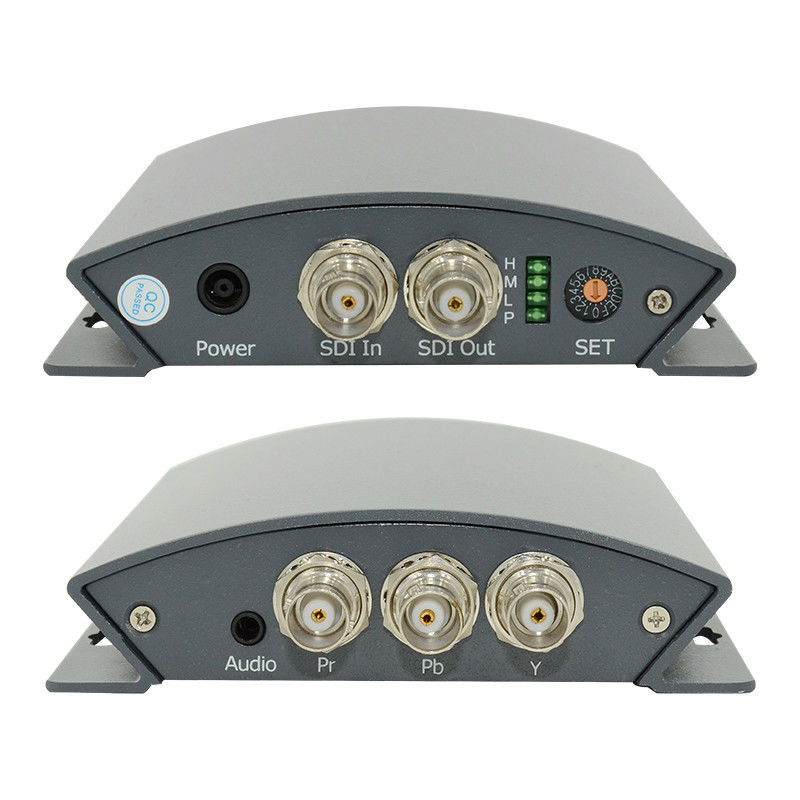

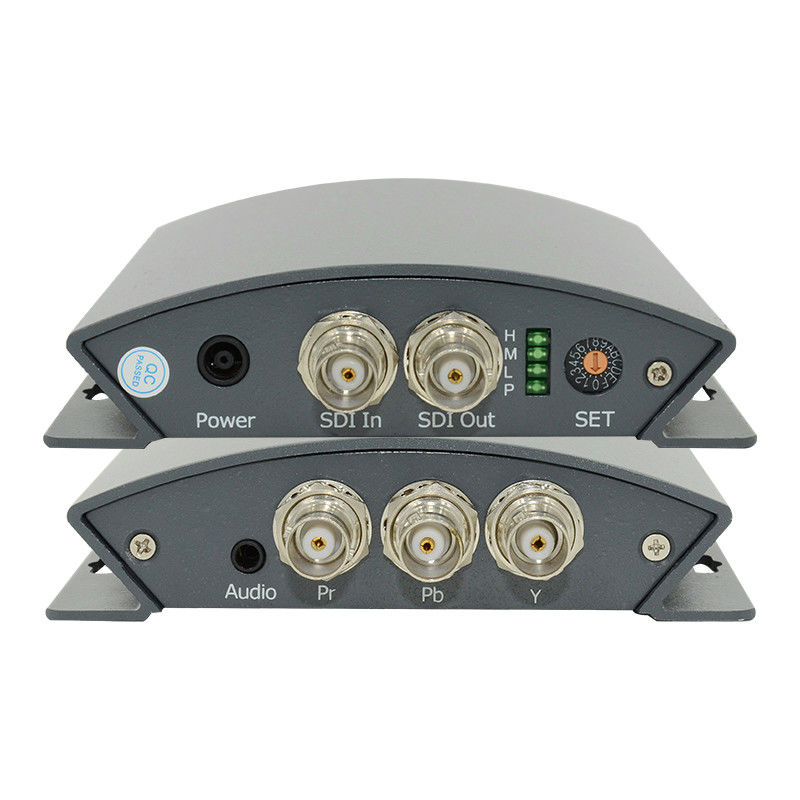

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-PSY01 BNC SDI à YPbPr Convertisseur.pdf
