Le signal AV/CVBS prend en charge l'adaptateur de convertisseur vidéo SDI à BNC
Introduction au projet
LINK-MI LM-PSC01 AV/CVBS Signal Supports SDI à BNC Convertisseur vidéo Adaptateur est appliqué à 3G/HD/SD SDI Convertisseur de signal, intègre FRCS (Frame Rate Conversion System),Récepteurs SDI et codeur CVBS, peut convertir le signal SDI 3G/HD/SD en vidéo CVBS composite.LM-PSC01 Le signal AV/CVBS prend en charge le convertisseur vidéo SDI vers BNC Adapteur prend en charge l'audio dé-intégré du signal SDI 3G/HD/SD, sortie vers les ports analogiques.
Caractéristiques
1. SoutientEntrée de signal SDI 3G/HD/SD
2. SoutientSortie en boucle du signal SDI 3G/HD/SD
3. SoutientFormat vidéo 1080p/1080i/720p/480i/576i
4. Soutient1080PSF/ 720P 30/25/24Hz
5.Sortie SD CVBS(Soutient le PAL/NTSC)
6. Prend en charge la conversion vers le bas
7. La conversion vers le bas a trois modes (coupe gauche/droite, T/B noir, point à point de sortie)
8. Signal d'entrée SDI adaptatif
9. Audio dé-intégré du signal d'entrée SDI
10.Prend en charge la sortie audio stéréo analogique
11. SDI sortie en boucle et sortie CVBS synchrone
12. Sortie de barre de couleurs
13On peut se déguiser.
Spécification
| Nom |
Adaptateur de convertisseur vidéo SDI à BNC |
| Le numéro de modèle. |
LM-PSC01 |
| SDI entrée / sortie |
Signalisation |
SDI 3G/HD/SD |
| Connecteur |
BNC (norme CEI 169-8) |
| SMPTE |
270 Mbps à 2,97 Gbps |
| Amplitude du signal |
Pour les appareils de commande électronique, la valeur de l'éclairage doit être supérieure ou égale à: |
| Impédance |
75Ω |
| Sortie audio analogique |
Signal de sortie |
Audio stéréo analogique |
| Impédance |
16Ω |
| Connecteur |
Écouteurs |
| Résultats CVBS |
Signal de sortie |
Signal CVBS analogique |
| Connecteur |
BNC (norme CEI 169-8) |
| Amplitude du signal |
Pour les appareils de commande électronique, la valeur de l'éclairage doit être supérieure ou égale à: |
| Impédance |
75Ω |
| Paramètres généraux |
Énergie |
DC 5 à 12 V |
| Le pouvoir |
< 2 W |
| Dimension ((L*W*H) |
141*102*30 mm |
| Contrôle |
Commutateur DIP |
| Poids net |
00,3 kg |
| Plage de température de fonctionnement |
0 à 50°C |
| Plage de température de stockage |
-20 à 75°C |
| Plage d'humidité de fonctionnement |
20 à 70% de RH |
| Plage d'humidité de stockage |
0 à 90% de RH |
Diagramme de connexion

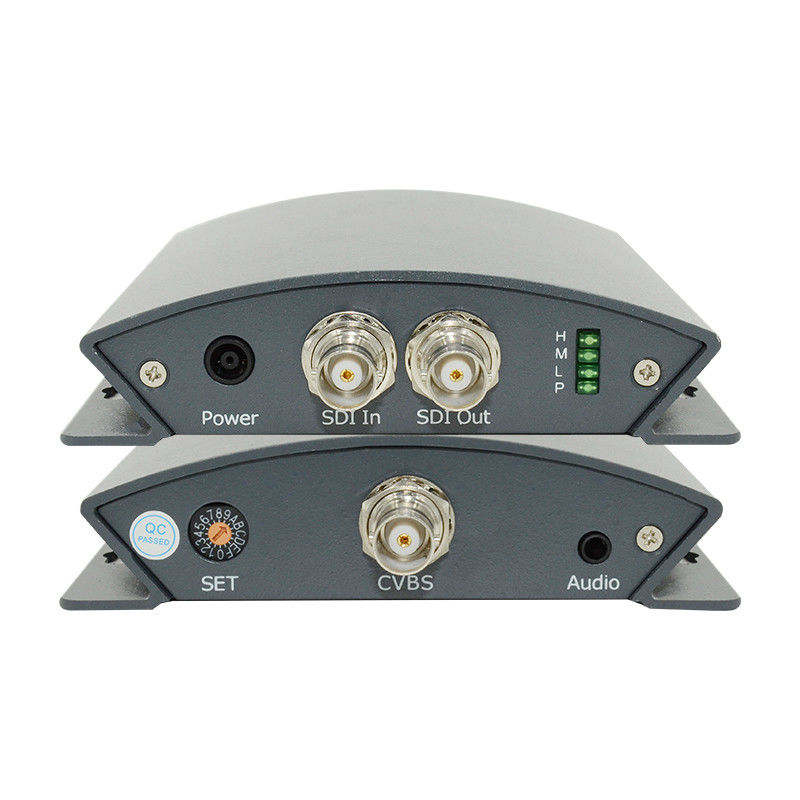

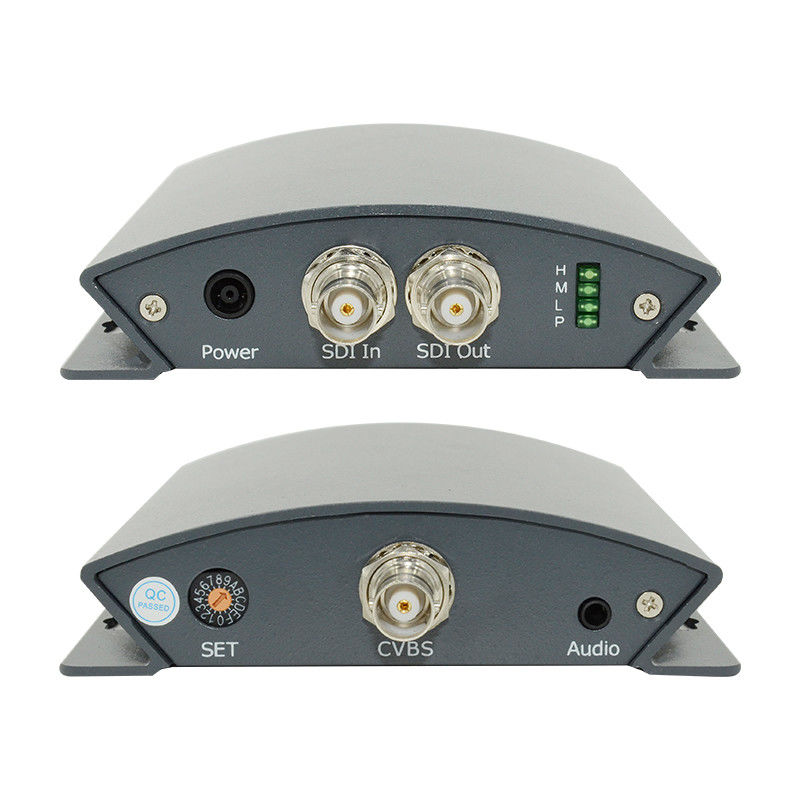

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-PSC01 SDI au convertisseur CVBS.pdf
