Splitter vidéo 3G/HD/SD
Introduction au projet
LINK-MI LM-PSD14 Diviseur SDI de diffusion 1x4 3G/HD/SD Upscale PAL/NTSC/720P à 1080I/1080P est un diviseur de signal SDI 3G/HD/SD dédié, intégrant FRCS (Frame Rate Conversion System),Récepteurs SDI et codeur SDI, peut convertir les signaux 3G/HD/SD SDI en différentes résolutions de signaux vidéo 3G/HD/SD SDI.et intégrées aux sorties SDI.
Il prend en charge la fonction de régénération unique de l'horloge à la fonction de dithering dans le temps pour maintenir la qualité stable du signal de sortie, ainsi que conforme à la norme de radiodiffusion.LM-PSD14 fonction de conversion vers le haut/vers le bas intégréeLa conversion vers le bas peut sélectionner la coupe gauche/droite ou la coupe supérieure/inférieure avec noir.
Caractéristiques
1Basé sur la technologie LINK-MI de troisième génération
2. Prend en charge l'entrée de signal SDI 3G/HD/SD
3. Prend en charge la sortie du signal SDI 3G/HD/SD
4. Prend en charge le format vidéo 1080p/1080i/720p/480i/576i
5. Prend en charge 1080PSF/ 720P 30/25/24Hz
6. Signal d'entrée SDI adaptatif
7. SDI entrée audio intégré dé-intégration
8. SDI Sortie audio intégrateur
9Il y a trois modes à choisir.
10. Prend en charge les fonctions de conversion vers le haut et vers le bas
11. Avec trois modes peuvent être sélectionnés librement sur la fonction de conversion vers le bas
12- Récupération de l' horloge.
13. Les caractéristiques spéciales peuvent être personnalisées
Spécification
| Nom |
Diffusion 1x4 3G/HD/SD Splitter SDI |
| Le numéro de modèle. |
LM-PSD14 |
| Entrée SDI |
Signalisation |
SDI 3G/HD/SD |
| Connecteur |
BNC (norme CEI 169-8) |
| SMPTE |
270 Mbps à 2,97 Gbps |
| Capacité de péréquation |
Le nombre total d'équipements utilisés est supérieur ou égal à 100M ((3G SDI,1694A) |
| Impédance |
75Ω |
| Sortie SDI |
Signal de sortie |
Signal vidéo numérique série HD SDI |
| Connecteur |
BNC (norme CEI 169-8) |
| SMPTE |
270 Mbps à 2,97 Gbps |
| Amplitude du signal |
Pour les appareils de commande électronique, la valeur de l'éclairage doit être supérieure ou égale à: |
| Impédance |
75Ω |
| Paramètres généraux |
Énergie |
DC 5 à 12 V |
| Le pouvoir |
< 2 W |
| Dimension ((L*W*H) |
141*102*30 mm |
| Contrôle |
Commutateur DIP |
| Poids net |
00,3 kg |
| Plage de température de fonctionnement |
0 à 50°C |
| Plage de température de stockage |
-20 à 75°C |
| Plage d'humidité de fonctionnement |
20 à 70% de RH |
| Plage d'humidité de stockage |
0 à 90% de RH |
Diagramme de connexion

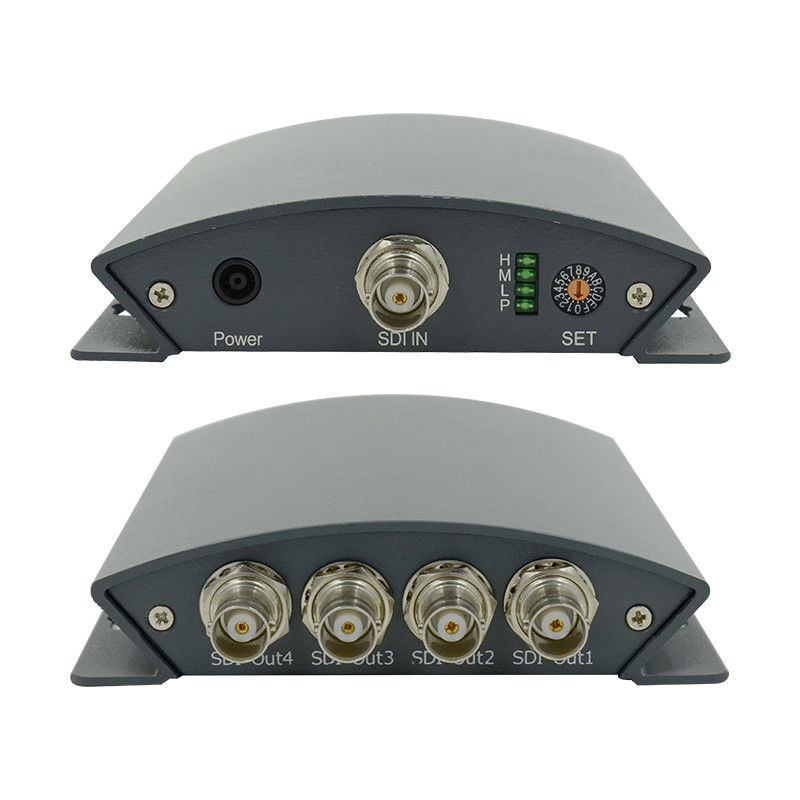

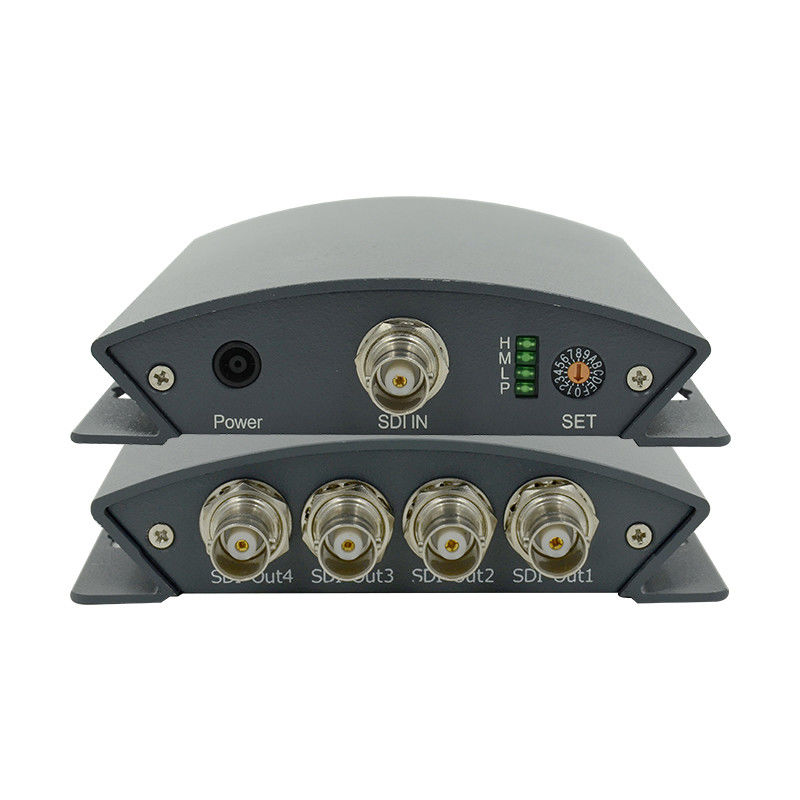

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-PSD14 diffusion 1x4 3G_HD_SD SDI Splitter.pdf
