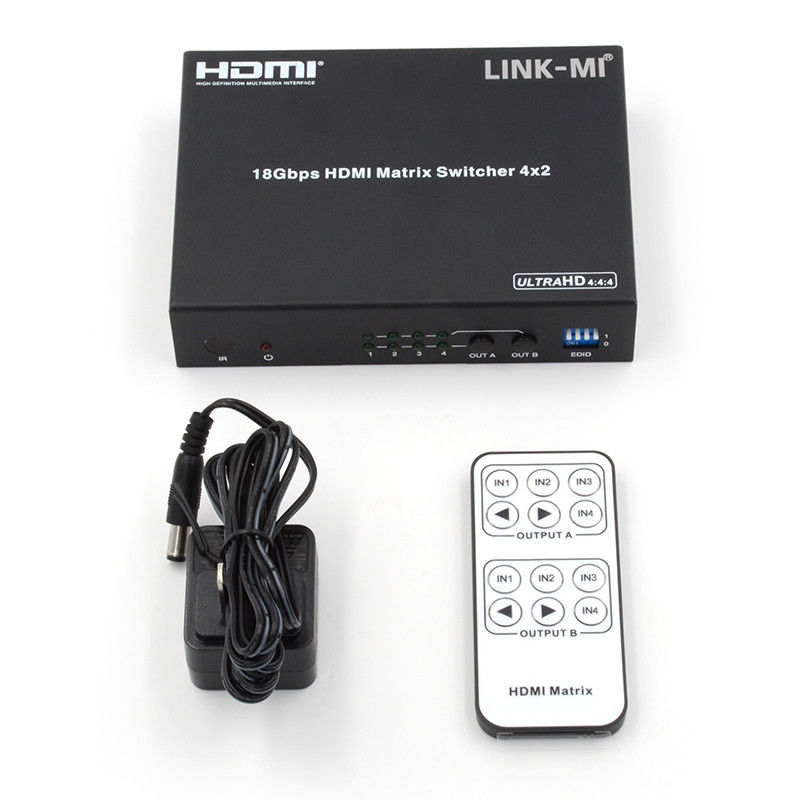

4X2 HDMI Matrix Switch Prise en charge de l'extraction audio 4K à 1080P EDID à basse échelle
Introduction au projet
LINK-MI LM-MX42S Le commutateur de matrice HDMI 2.0 4x2 achemine simultanément quatre sources HDMI vers deux écrans HDMI.44 et HDCP 2.2. La sortie A prend en charge le dé-intégration audio aux sorties optiques et analogiques L/R. La sortie B peut prendre en charge automatiquement la fonction de réduction de la résolution de 4K à 1080P si la source est 4K mais que le téléviseur ne prend en charge que 1080P.16 configurations différentes d'EDID peuvent répondre à la plupart des cas d'utilisation- Contrôle flexible par des boutons sur le panneau, contrôle IR.
Caractéristiques
1. HDMI2.0b, HDCP2.2/HDCP1.4 est compatible.
2. Jusqu'à 4K2K@60Hz (4:4:4) sur tous les ports HDMI.
3. Prend en charge la transmission audio jusqu'à 7,1 canaux de haute définition (LPCM, Dolby TrueHD et DTS-HD Master Audio).
4Sortie d'une dé-intégration audio en sortie optique et analogique.
5La sortie B prend automatiquement en charge la réduction de 4K à 1080P.
6- HDR, ARC, gestion EDID intelligente.
7Le contrôle est via le bouton et l'IR.
Spécification
| Le numéro de modèle. |
LM-MX42S |
| Le secteur privé |
| Conformité HDMI |
HDMI 2. Je vous en prie.0 |
| Conformité avec le protocole HDCP |
HDCP 2.2 et HDCP 1.4 |
| Résolution vidéo |
4K2K@50/60Hz ((YUV4:4Les téléviseurs 3D HDMI
Le format
|
| Espace de couleur |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Profondeur de couleur |
8 bits, 10 bits, 12 bits |
| Formats audio HDMI |
PCM2.0/5.1/7.1CH, Dolby 5. Je suis désolé.1- Je ne sais pas.1, Dolby-TrueHD,
DTS-HD
|
| Formats audio optiques |
LPCM 2CH, LPCM 5. Je vous en prie.1, Dolby numérique 2/5.1CH, DTS 2/5.1CH
|
| Formats audio L/R |
Stéréo analogique 2CH
|
| Protection contre la DSE |
Modèle du corps humain: ±8 kV (décharge dans l'espace aérien), ±4 kV (décharge par contact) |
|
Les liens
|
| Ports d'entrée |
4×HDMI de type A [femelle à 19 broches]
Fenêtre du récepteur 1×IR
|
| Ports de sortie |
2×HDMI de type A [femelle à 19 broches]
1×L/R sortie audio [3,5mm Stereo Mini-jack]
1×audio optique sortant [S/PDIF]
|
|
Les appareils électroménagers
|
| Logements |
Emballage métallique |
| Couleur |
Noir |
| Les dimensions |
12.5 mm ((W) × 9,5 mm ((D) × 2,5 mm ((H)
|
| Le poids |
363 g |
| Énergie |
Pour les appareils de commande électronique, la fréquence d'entrée doit être de 50 Hz.
La puissance de sortie doit être égale ou supérieure à la puissance de sortie de l'appareil.
|
| Consommation d'électricité |
3.2W (maximum) |
| Température de fonctionnement |
0°C ~ 40°C / 32°F ~ 104°F |
| Température de stockage |
-20°C ~ 60°C / -4°F ~ 140° |
| Humidité relative |
RH 20 à 90% (non condensée) |
| Remarque: les spécifications peuvent être modifiées sans préavis. |
Diagramme de connexion

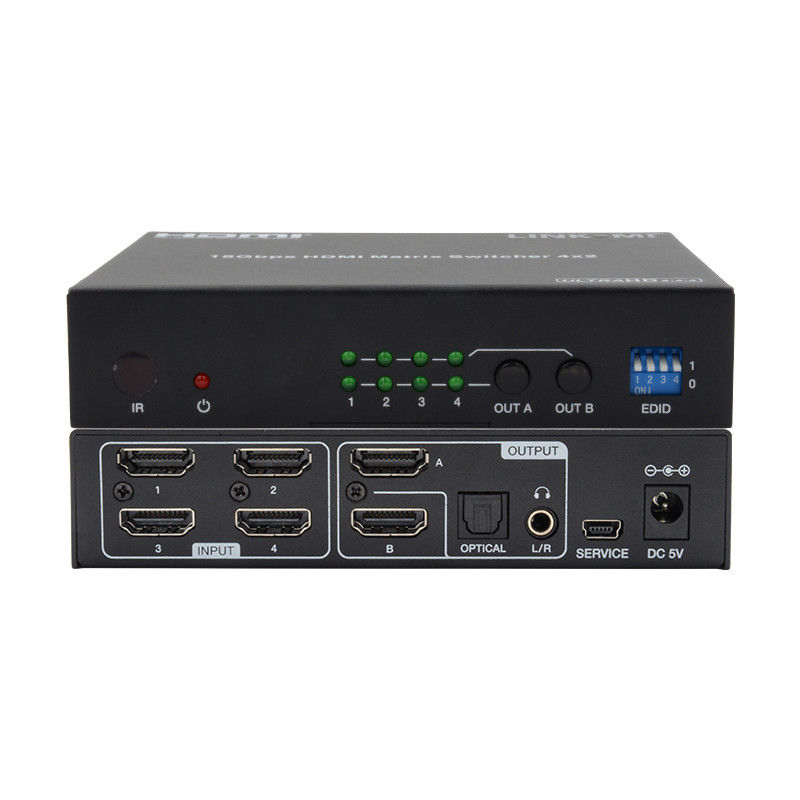

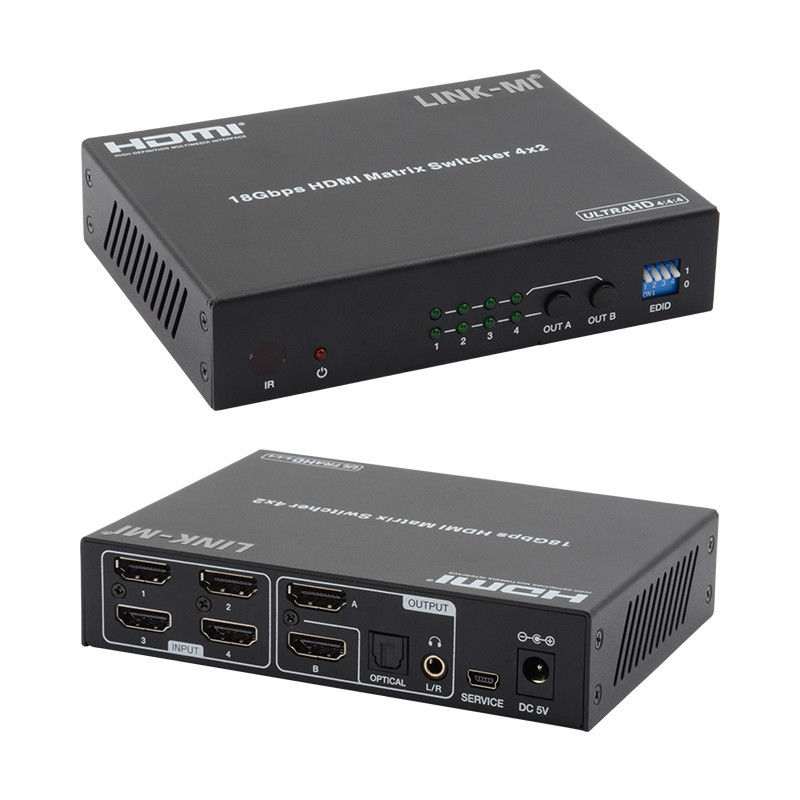

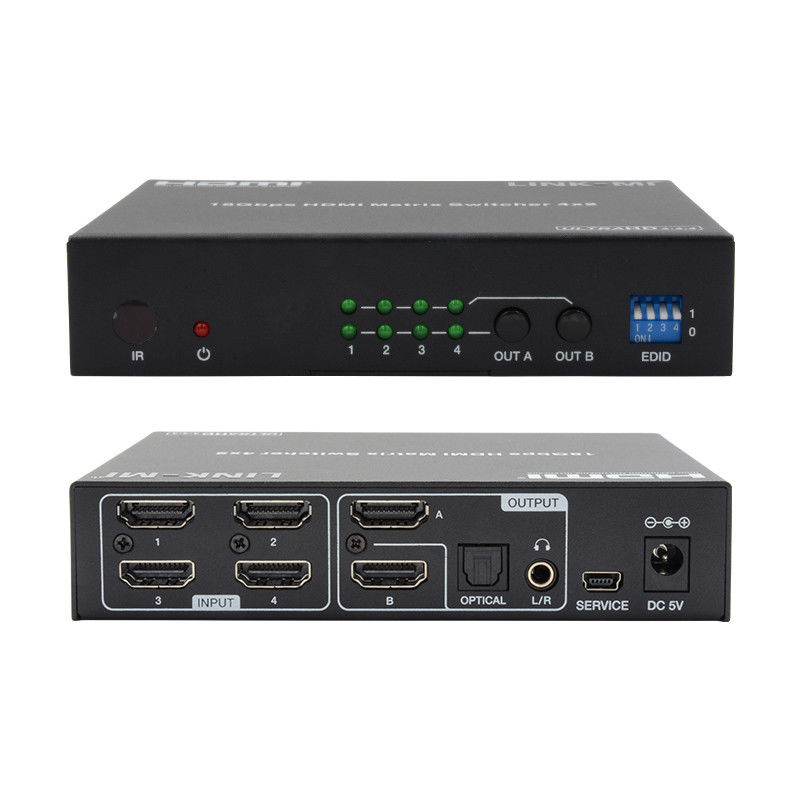

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-MX42S 4x2 HDMI 2.0 Matrix Switcher.pdf
