4x1 HDMI Multi-Viewer PIP POP avec télécommande IR RS232
Introduction au projet
LINK-MI LM-TS71 4x1 HD Quad Video Multiviewer est un appareil de haute performance,sa fonction principale est de faire les quatre signaux HD ou analogiques affichés simultanément sur une unité d'affichage super haute définition en mode quad, et contiennent des fonctions PIP, POP. Ce type de visionneuse multi vidéo HD Quad prend en charge une entrée de signal VGA à 1 canal, DP à 2 voies, HDMI à 4 voies.le signal d'entrée HDMI le plus élevé peut prendre en charge 1920x1080@60Hz, et la résolution maximale de sortie jusqu'à 1920x1080@60Hz; Prise en charge de la sortie du signal HDMI 1, la résolution de sortie et le taux de rafraîchissement jusqu'à 1920x1080@60Hz.
LM-TS71 4x1 HD Quad Video Multiviewer utilise actuellement un nombre relativement important de produits standard sur le marché,Les produits sont principalement utilisés dans les endroits où il est nécessaire d'utiliser une seule unité d'affichage pour afficher simultanément plusieurs signaux HD en milieu de travail comme la vidéoconférence., enseignement, expositions...etc.
Caractéristiques

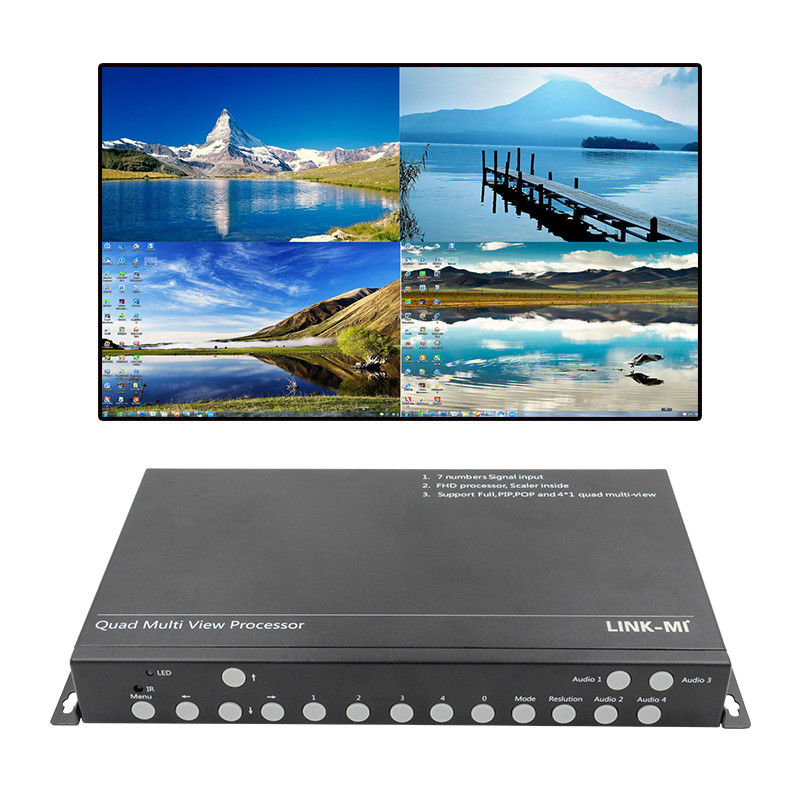

1. Prise en charge d'une seule unité d'affichage pour afficher simultanément 4 signaux haute définition, ou passer un certain signal à l'affichage plein écran.
2Prise en charge du signal d'entrée VGA à 1 canal, DP à 2 voies, HDMI à 4 voies (y compris le signal mobile compatible à 3 voies).
3. Prise en charge d'une sortie HDMI, résolution de sortie allant jusqu'à 1920x1080@60Hz.
4Tous les signaux d'entrée contiennent de l'audio, une prise en charge de la commutation synchrone audio et vidéo et quatre commutations indépendantes audio sous quartering.
5. Prise en charge de la fonction POP, PIP et de la position fixe de l'image.
6- Support de commande par boutons de châssis, télécommande IR, port série RS-232 et contrôle central.
Spécification
| Nom |
Spécification |
| Entrée de signal |
| Port d'entrée |
1 canal VGA, 2 canaux DP, 4 canaux HDMI, 4 canaux USB, 1 canal audio gauche et droit |
| Résolution |
DP prend en charge une résolution maximale de 1920×1080 @ 60HZ, rétrocompatible;
HDMI prend en charge une résolution maximale de 1920 × 1080 @ 60HZ, compatible vers le bas
|
| audio |
L'entrée audio prend en charge l'interface audio 3,5 mm pour le VGA |
| Profondeur de couleur |
24 bits, 1677 dix mille |
| Le mode POP,PIP |
Modèle fixe |
| production |
| interface |
les appareils d'affichage connectés à la sortie HDMI 1.4 à 1 canal prenant en charge la sortie de synchronisation audio et vidéo;
Un stéréo audio 3,5 mm de canal gauche et droit, pour connecter le stéréo
|
| Résolution |
La fréquence d'écoulement de l'appareil doit être supérieure ou égale à: |
| Profondeur de couleur |
24 bits, 1677 dix mille |
| Mode de commande |
RS232, IR, clé de caisse |
| Logiciel de commande |
Pas disponible |
| la tension |
DC: 12 V |
| dimension |
Le nombre total d'unités utilisées pour les systèmes d'aéroglisseur est de: |
| le poids |
1.2 kg |
| Le pouvoir |
Maximum de 15 W |
| Nom de l'organisme:Les spécifications peuvent être modifiées sans préavis |
Diagramme de connexion

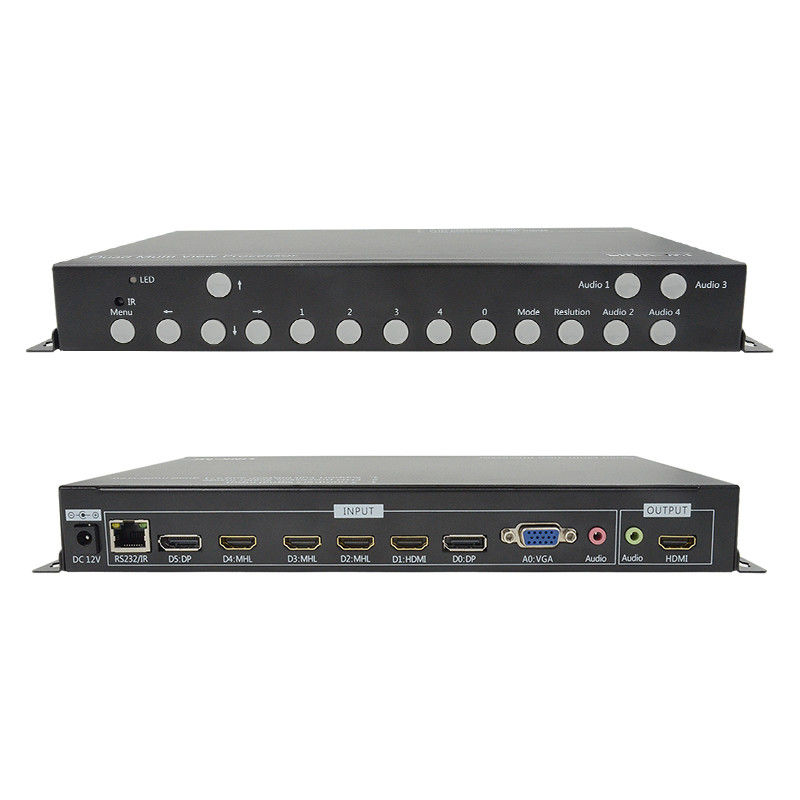

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-TS71 4x1 Multiplexeur vidéo HD.pdf
