Vidéo de téléphone portable boîte tournante de synchronisation de l'écran rotateur processeur vidéo HDMI

Rotateur d'écran de synchronisation de téléphone portable haute performance Processeur vidéo HDMI

Introduction au projet

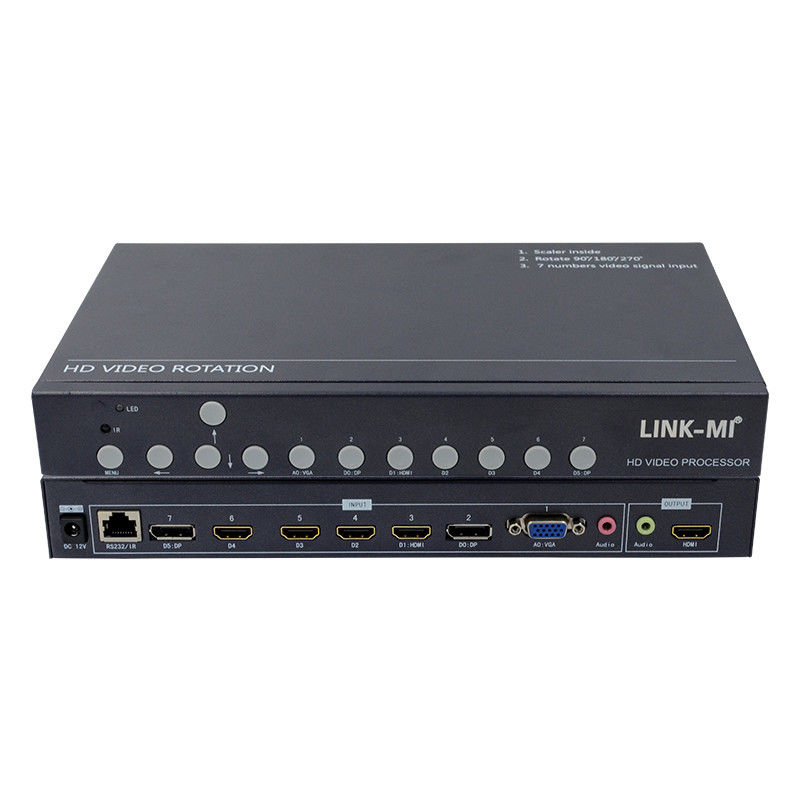

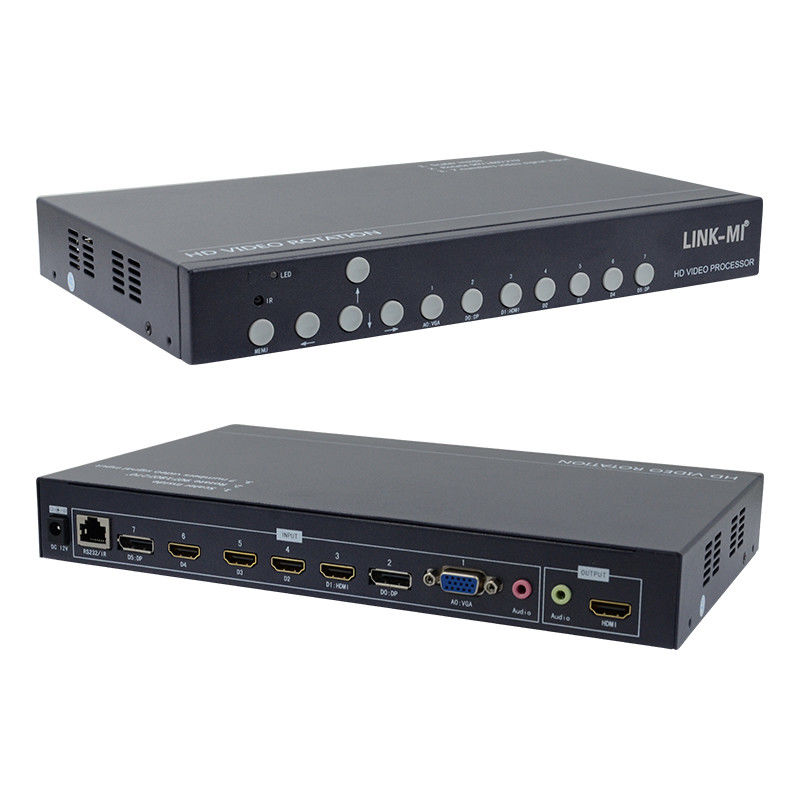

LINK-MI LM-TN702 est un rotateur d'écran de synchronisation de téléphone mobile haute performance, utilise une puce de traitement d'image à grande vitesse à l'intérieur.image synchrone à la machine de publicité verticale HD depuis le téléphone portable.

Le LM-TN702 peut entrer des signaux multiplex, convertir le format du signal et l'upscaling à 1280*720@60HZ ou 1920*1080 sortie de signal HDMI. Il peut également régler 90, 180, 270 degrés de rotation pour tous les signaux.

Caractéristiques

1. EntréeSéclairs

Prend en charge les entrées 1x VGA, 2x DP ((DisplayPort), 4x HDMI et 1x Audio ((liées au signal VGA) Le signal de sortie le plus élevé prend en charge 1920x1200@60Hz et la compatibilité descendante.

2- Le téléphone portable.eRésultats de l'analyseFl'onction

Les ports d'entrée 3x HDMI prennent en charge l'entrée de signal du téléphone intelligent, peuvent se connecter au téléphone mobile via un câble micro USB à HDMI pour afficher directement l'image dans le téléphone mobile.Mais le téléphone portable doit prendre en charge la fonction Mobile High-Definition Link.

3. Signal de sortie

1x HDMI et 1x sortie audio stéréo, la résolution de sortie prend en charge 1280x720@60Hz et 1920x1080@60Hz en option.

4. Fonction de commutateur

Sélectionnez une source de signal d'entrée différente et passez à l'affichage HDMI, et réalisez la commutation de la vidéo et de l'audio de manière synchrone via la télécommande, les boutons, le logiciel de contrôle ou la commande centrale.

5. Fonction de mise à l'échelle

Une résolution différente, un taux de rafraîchissement différent et un format de signal différent (VGA, DP, HDMI) peuvent être mis à niveau et passés à un signal HDMI fixe et à une sortie de résolution fixe.La résolution de sortie prend en charge 1280x720@60Hz et 1920x1080@60Hz en option.

6. Fonction de rotation de l' image

Prend en charge la fonction de rotation d'image à 90 degrés, 180 degrés et 270 degrés via la télécommande ou les boutons.

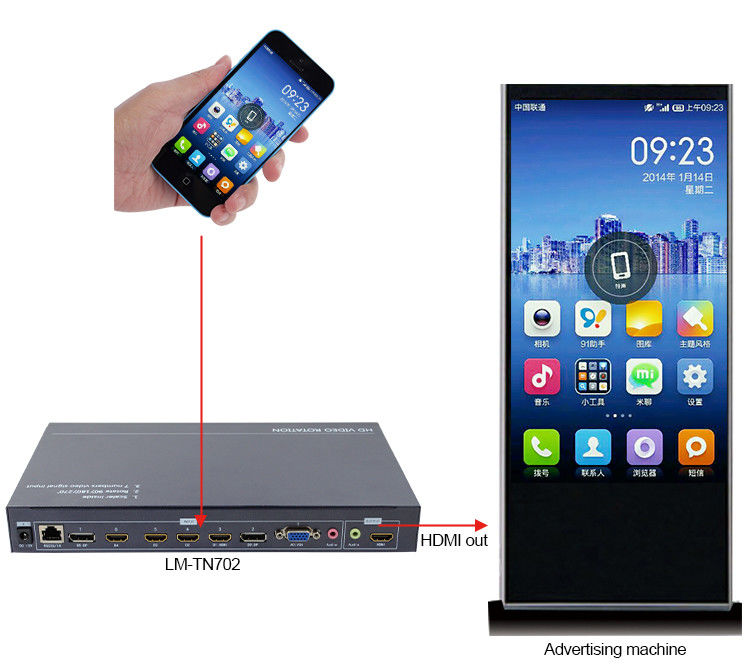

7. Téléphone portable et affichage de la machine de publicité verticale en synchronisation

Différent Smartphone réalise l'affichage de l'image du Smartphone à la machine de publicité verticale en synchronisation par connexion différente, Il existe principalement trois façons de se connecter comme ci-dessous:

(1) Appui pour smartphone Android à la fonction de liaison mobile haute définition:

Utiliser un câble micro USB à HDMI ordinaire pour se connecter au port d'entrée HDMI, puis via les paramètres du menu pour réaliser l'affichage synchrone du téléphone portable et de la machine de publicité verticale.

(2) iPhone:

En utilisant un convertisseur Lightning vers HDMI plus un câble HDMI pour se connecter au port d'entrée HDMI,et puis via les paramètres du menu pour réaliser le téléphone mobile et la machine de publicité verticale affichage synchronisé.

(3) Smartphone avec fonction d'écran de projection:

La version Android Mobile Phone 4.2 et supérieure, iPhone 5, iPhone 6 peuvent prendre en charge cette fonction actuellement. Il suffit d'ajouter un périphérique de synchronisation de téléphone portable ordinaire pour se connecter à LM-TN702,Après la configuration, il peut réaliser l'affichage synchrone du téléphone portable et de la machine de publicité verticale.

Spécification

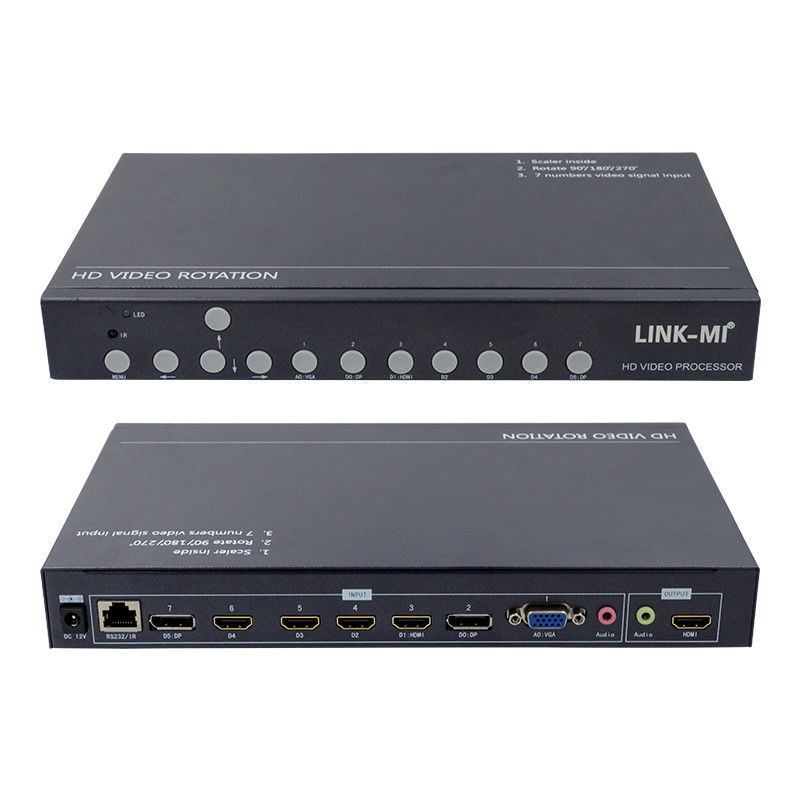

Description du panneau

Questions fréquentes

Q1: Êtes-vous une usine ou une société commerciale?

R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.

Q2: Pourquoi vous choisir?

A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.

Q3: Que pensez-vous de votre service de produits?

A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.

Q4: Qu'en est-il des conditions de paiement?

A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.

Q5: Comment envoyez-vous le colis?

A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.

Q6: Quels types de garanties offrez-vous?

A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.

Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?

A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.

Manuel de l' utilisateur:

LM-TN702 Téléphone portable SyncScreen Rotator 1080P.pdf...
