Extendor sans fil HDMI et SD/HD/3G-SDI 700M 5GHz
Introduction au projet

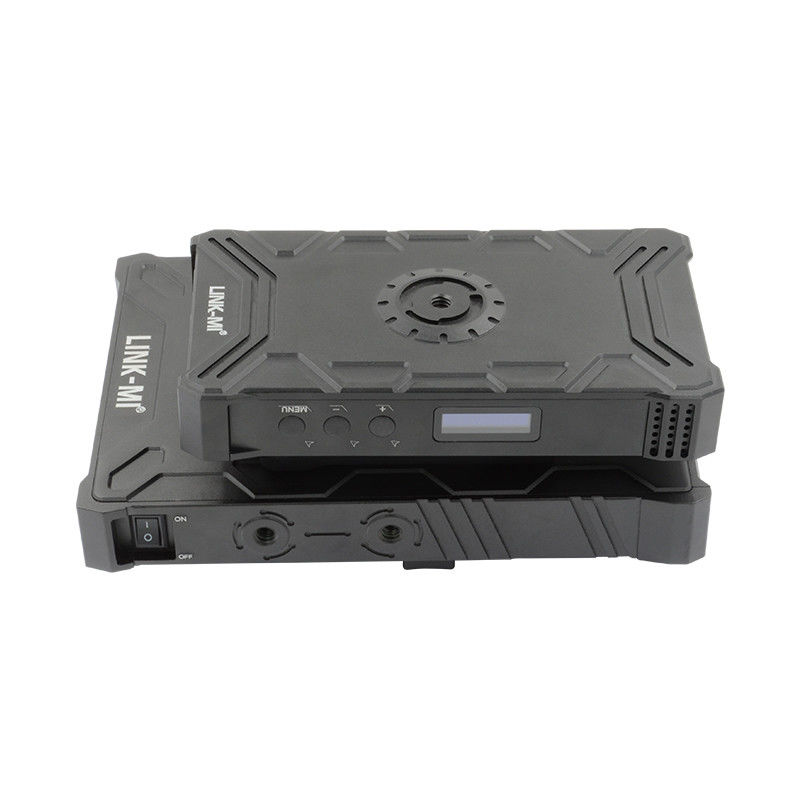

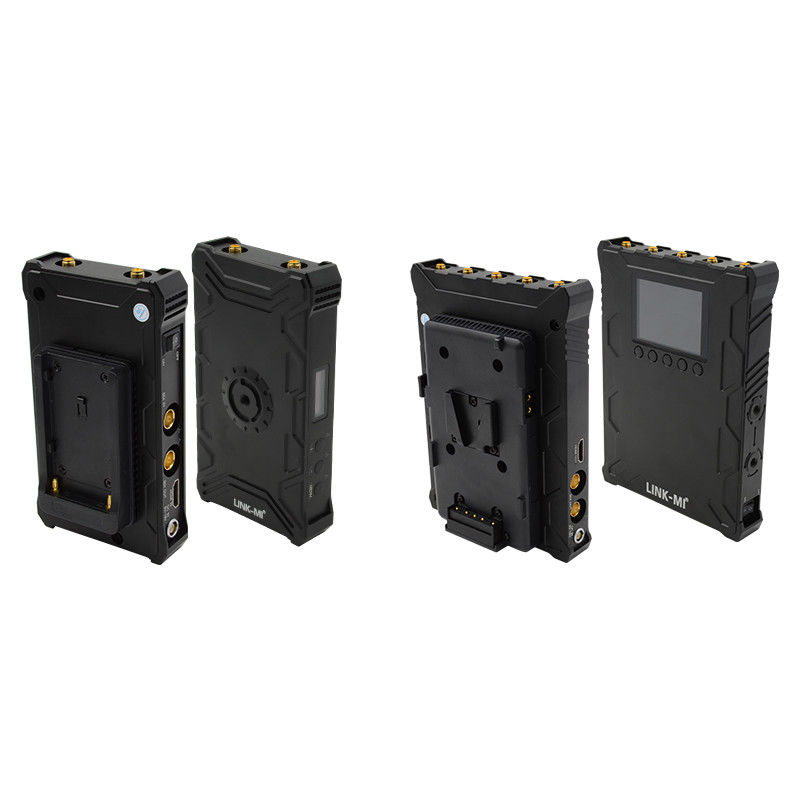

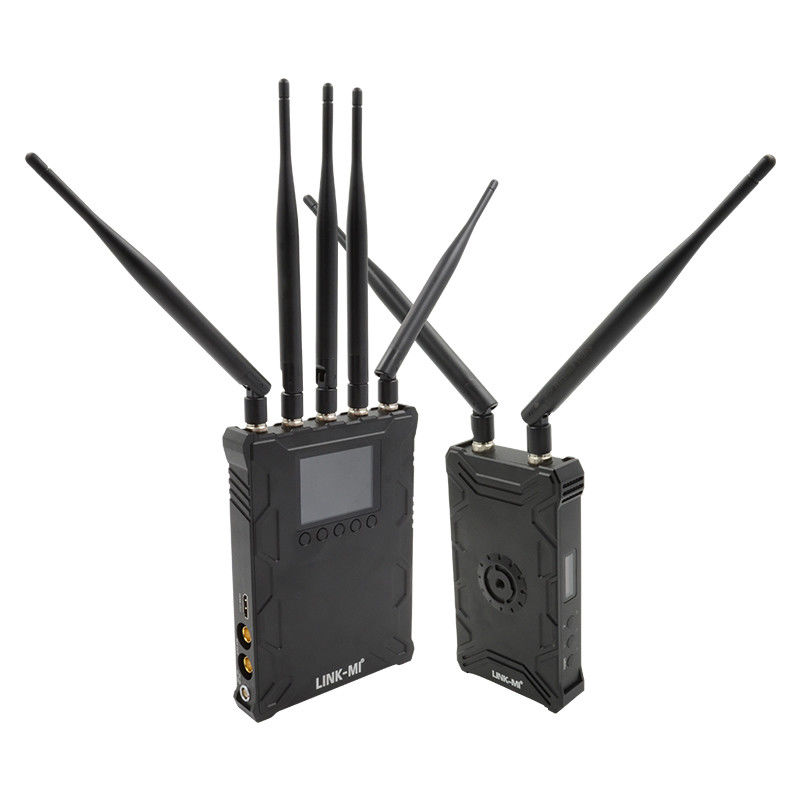

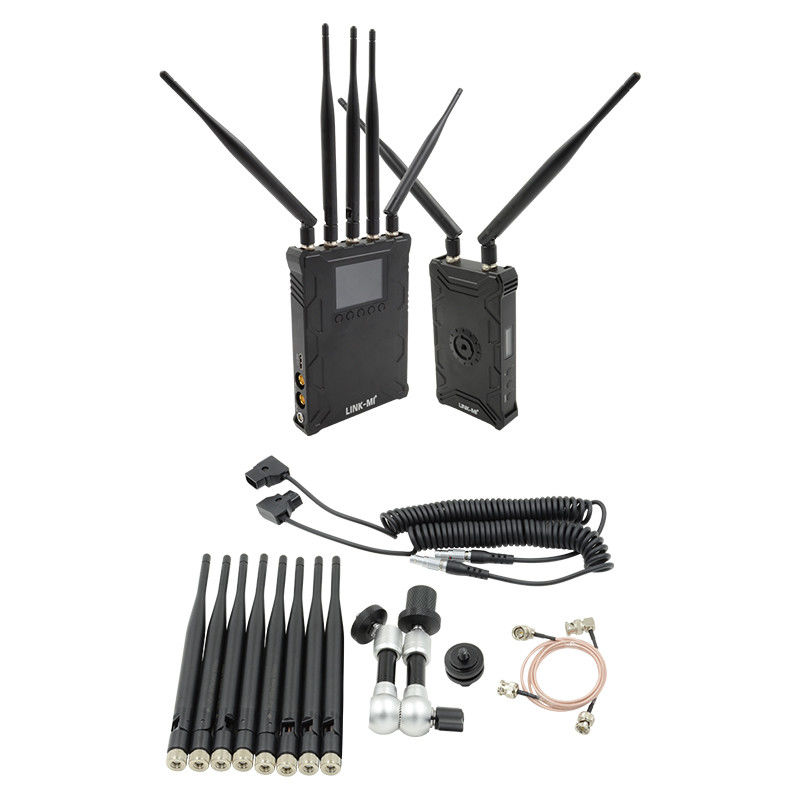

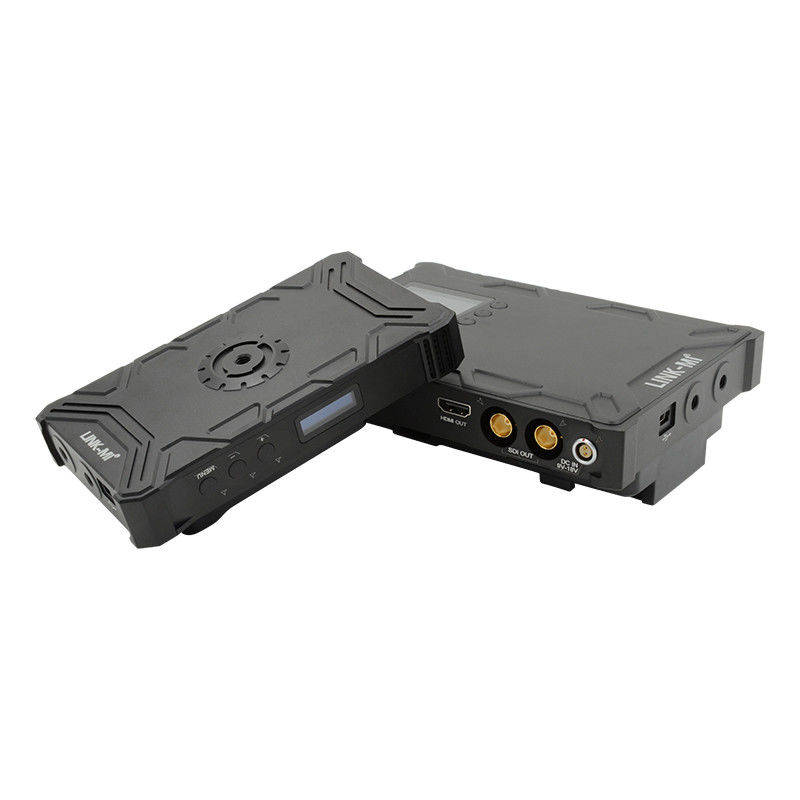

LINK-MI LM-WX700 HDMI et SD/HD/3G-SDI extendor sans fil 700M 5GHz
Caractéristiques
1. 3G/HD/SD-SDI et HDMI non compressés, jusqu'à 1080p 50/60
2.Moins d'une latence d'images
Il n'y a pas de retard de vidéo perceptible et vous pouvez l'utiliser comme surveillance en temps réel sur place.
3.Période de fonctionnement: 2296FT (ligne de vision), la distance de transmission peut être différente, selon l'environnement, les conditions des ondes radio,
le bloc de bâtiments, etc.
4.bande de fonctionnement: bande ISM de 5 GHz
5.Soutien à la diffusion
Prise en charge d'un émetteur à plusieurs récepteurs.
6Le chiffrement.AES 128
7.OLED affiché dans l'état de travail
8- Une coquille en métal.
9- Une simple connexion.
Spécification
| point |
spécifications |
| Fréquence |
5.1-5.9 ((GHz) *Sous réserve de réglementations RF différentes dans différentes régions. |
| Largeur de bande |
40 MHz |
| Formats vidéo pris en charge |
1080p 23.98/24/25/30/50/60
1080psf 23.98/24/25
Pour les appareils électroniques
720p 50/59.94/60
autres produits du secteur de la fabrication
|
| Formats audio pris en charge |
PCM, DTS-HD, Dolby TrueHD |
| Portée de transmission |
> 2296FT ((Ligne de vue) |
| Émetteur |
| Antenne |
Antennes extérieures × 2 pièces |
| Puissance de transmission |
18 dBm |
| Interface fonctionnelle |
L'entrée HDMI; l'entrée SDI; la sortie SDI en boucle; Mini USB; LEMO Power IN; la prise RPSMA de l'antenne; l'alimentation est activée ou désactivée |
| Structure de montage |
1/4 Connexion à chaussure chaude |
| Affichage OLED |
Informations sur les canaux sans fil, le statut de la vidéo, les informations sur la batterie. |
| Voltage de fonctionnement |
9-18V par entrée en courant continu, batterie F970 |
| Consommation d'électricité |
7 à 8 W |
| Poids net ((avec antenne) |
400 g |
| Les dimensions |
142.5×76×24,3 mm |
| Température |
-10 à 50 °C (exploitation); -40 à 80 °C (entreposage) |
| Récepteur |
| Antenne |
Antennes extérieures × 5 pièces |
| Comment faire preuve de sensibilité |
- 70 dBm |
| Interface fonctionnelle |
Pour les appareils de type "SDI" ou "HDMI", la valeur de l'écran de sortie doit être supérieure ou égale à:
LEMO Power IN; prise RPSMA pour antenne;
Énergie ON/OFF
|
| Structure de localisation |
1/4 Connexion à chaussure chaude |
| Affichage OLED |
Informations sur les canaux sans fil; Informations sur les entrées SDI/HDMI; Statut du signal; Informations sur l'alimentation |
| Voltage de fonctionnement |
9 à 18 V par entrée en courant continu, batterie SONY V-mount |
| Consommation d'électricité |
7 à 8 W |
| Poids net ((avec antenne) |
800 g |
| Les dimensions |
169.5 × 122 × 25.2 mm |
| Température |
-10 à 50 °C (exploitation); -40 à 80 °C (entreposage) |
Diagramme de connexion
Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
