Contrôleur mural vidéo 1X4 HDMI Prise en charge de l'entrée USB-C, audio, RS232
Introduction au projet

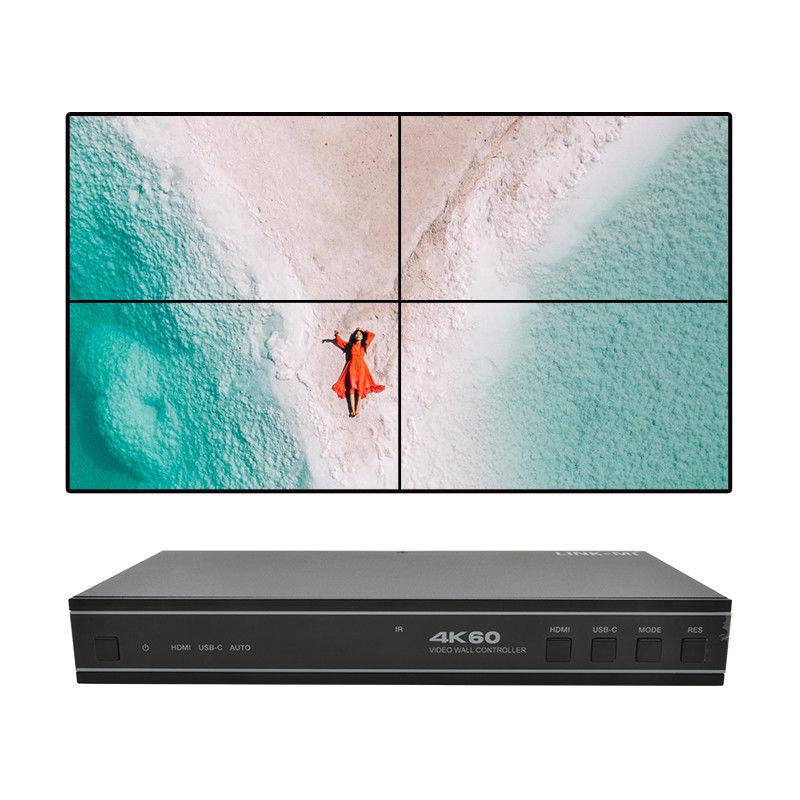

Le système de télécommunication est en train de s'effondrer.Le contrôleur de mur vidéo 1x4 de 18 Gbps est conçu pour capturer, convertir, acheminer et distribuer des signaux en tous formats sur le mur vidéo (affichage LCD),tout en maintenant une véritable transmission de signal numérique. Il dispose d'une entrée HDMI et USB-C avec une résolution allant jusqu'à 4K@604:4:4Il prend en charge plusieurs modes de paroi vidéo à régler pour la sortie vidéo.
Caractéristiques
1- HDMI 2. - Je vous en prie.0, conforme à HDCP 2.2 et DP1.2a
2. Prise en charge de l'entrée HDMI et de l'entrée USB-C, et la résolution est jusqu'à 4K@60Hz 4:4:4
3. Prise en charge de la sortie audio optique et de la sortie audio analogique L/R
4Prise en charge de 8 modes d'épissage de mur vidéo: 1x1, 2x1, 3x1, 4x1, 1x2, 1x3, 1x4, 2x2
5- Retour d'image à 180°, pratique pour l'installation au plafond
6. Réglage de la lunette de support pour le bord d'épissage
7. Gestion avancée de l'EDID
8- Contrôle via les boutons du panneau avant, la télécommande IR et les commandes RS-232
9. simple plug and play, pas besoin de réglage du lecteur et de l'installation
Spécification
| Le numéro de modèle. |
Le système de télécommunication est utilisé pour les télécommunications. |
| Le secteur privé |
| Conformité HDMI |
HDMI 2.0b |
| Conformité avec le protocole HDCP |
HDCP 2.2 |
| Largeur de bande vidéo |
18 Gbps |
| Résolution vidéo |
Entrée: jusqu'à 4K@60Hz 4:4:4
La fréquence de sortie: 720P60Hz, 1080P60Hz, 4K30Hz, 1024x768P60Hz |
| Espace de couleur |
RGB, YCbCr_4:4:4, YCbCr_4:2:2, YCbCr_4:2:0 |
| Profondeur de couleur |
8/10/12 bits |
| Niveau IR |
5Vp-p |
| Fréquence IR |
Fréquence IR |
| Formats audio |
Les données de connexion doivent être fournies à l'utilisateur conformément à l'annexe I.1, Dolby Digital/Plus/EX,
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
L/R OUT: PCM 2.0
SPDIF ((OPTICAL): Dolby numérique / plus, DTS 5.1, PCM 2.0 |
| La latence audio |
Pas de latence |
| La latence vidéo |
Pas de latence |
| Protection contre la DSE |
Modèle du corps humain ± 8 kV (décharge dans l'air) &
± 4 kV (décharge par contact) |
| Connexion |
| Portes d'entrée |
1 × entrée HDMI [type A, femelle à 19 broches]
1 × entrée USB-C [type C, femelle à 24 broches] |
| Ports de sortie |
4 × sortie HDMI [type A, femelle à 19 broches]
1 × sortie audio optique [S/PDIF]
1 × L/R AUDIO OUT [RCA] |
| Portes de contrôle |
1 × RS-232 [3 connecteur phoenix 3,81 mm]
1 × IR EXT [3,5 mm, mini-branche stéréo] |
| Les appareils électroménagers |
| Les modes d'épissage |
2x2, 1x4, 1x3, 1x2, 2x1, 3x1, 4x1 |
| Autres fonctions |
Sous-titres, zoom et coupe, cascade, rotation, bordure vide... |
| Autres |
| Logements |
Emballage métallique |
| Couleur |
Noir |
| Les dimensions |
Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. |
| Le poids |
590 g |
| Énergie |
Pour les véhicules à moteur électrique, la fréquence d'entrée est de 100 V AC/60 Hz.
(norme US/UE, certifié CE/FCC/UL) |
| Consommation d'électricité |
5.5W (maximum) |
| Température de fonctionnement |
32 à 104 ° F / 0 à 40 ° C |
| Température de stockage |
-4 à 140 °F / -20 à 60 °C |
| Humidité relative |
RH 20 à 90% (sans condensation) |
Diagramme de connexion

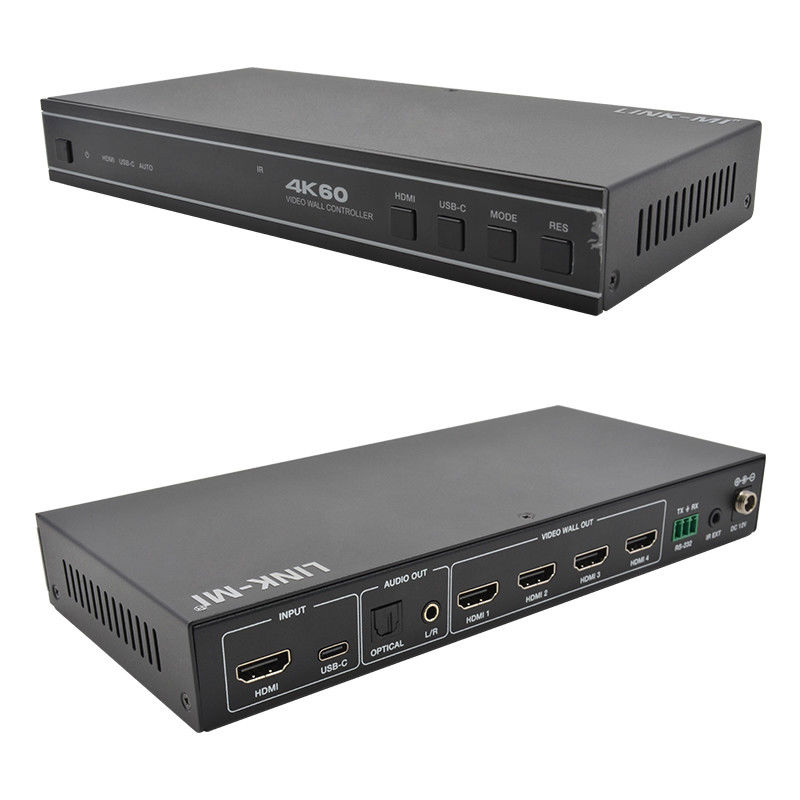

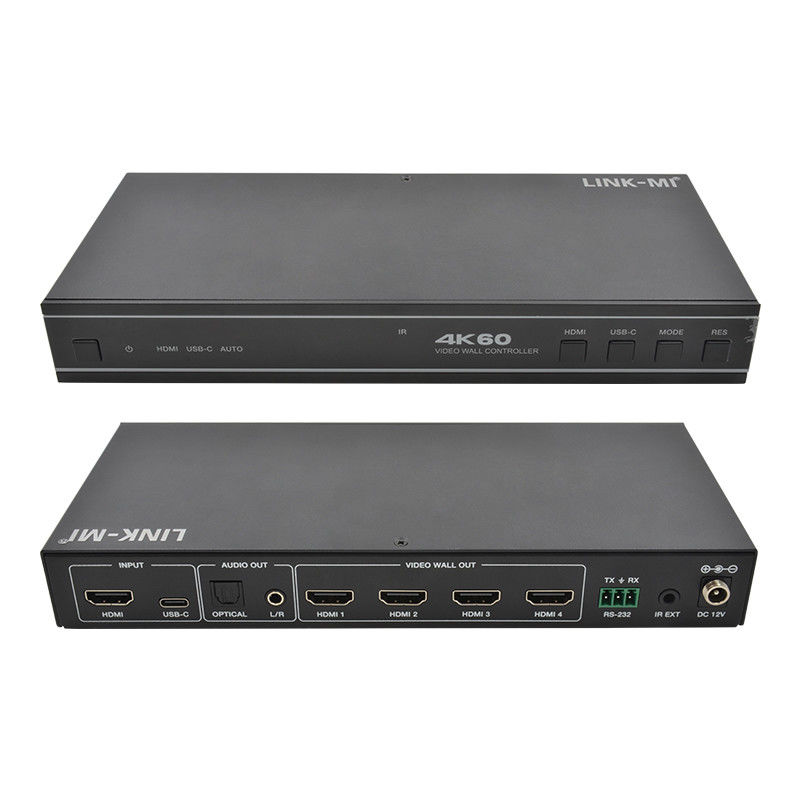

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
