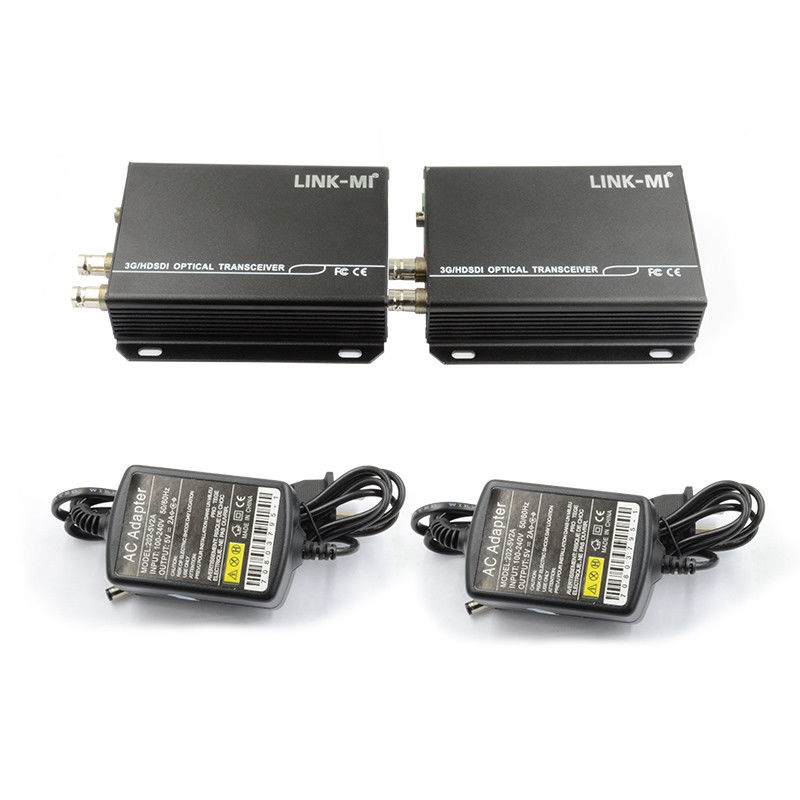

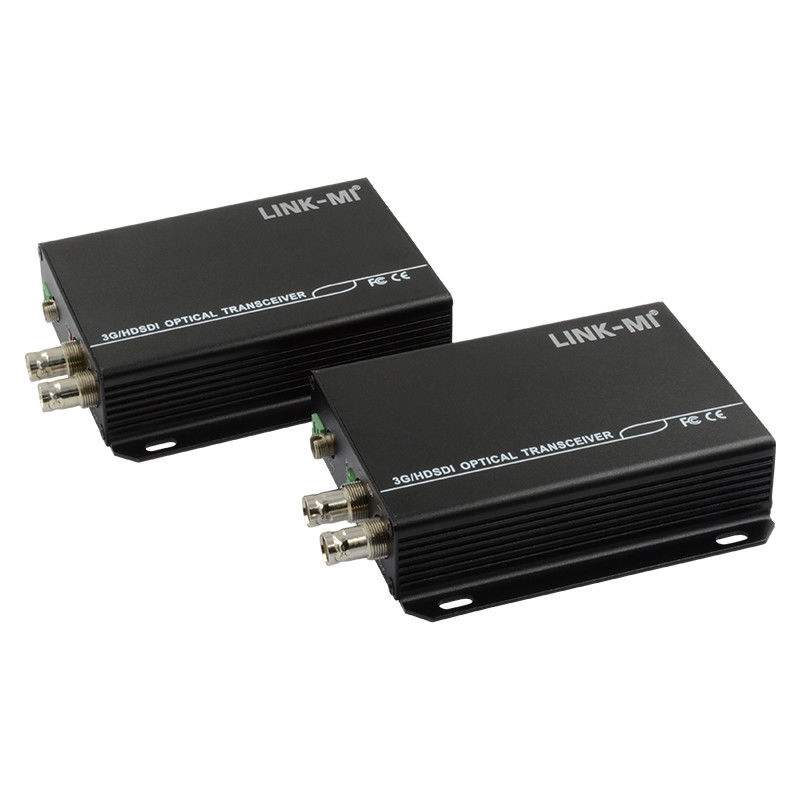

Émetteur-récepteur à fibre optique 3G / HD SDI

Émetteur-récepteur à fibre optique 3G / HD SDI

Émetteur-récepteur à fibre optique 3G

Émetteur-récepteur à fibre optique HD SDI

Étendue SDI sur fibre

Lieu d'origine:

Chine

Nom de marque:

LINK-MI

Numéro de modèle:

LM-SF01

Nous contacter

Demandez un devis
Détails de produit
Modèle N°.:
LM-SF01
Norme du signal de télévision:
SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI et autres taux de télécommunications / dat
Canal d'entrée:
1 (roulement 1-ch)
Perte de réflexion:
>15db
Équilibre:
Le nombre de fois où les données sont utilisées est de 0,15 m @ 1,485 Gb/s
Connecteur:
LC/FC
Canal de sortie:
1
Le type:
L'éclairage de l'appareil doit être étanche à la lumière du soleil.
longueur d'onde:
1310nm /1550nm
Dimension:
10 cm*13,5 cm*2,8 cm
Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
negotiable
Détails d'emballage
Boîte blanche/brune/colorée
Délai de livraison
5 à 7 jours ouvrables
Conditions de paiement
T/T, Western Union, PayPal, virement bancaire
Description du produit

Émetteur-récepteur à fibre optique 3G/HD-SDI 20 km SDI Extender sur fibre avec audio RS485



Introduction au projet

LINK-MI LM-SF01 est un extendor SDI sur fibre de 20 km qui est livré avec boucle.Il prend en charge les ports de fibres LC/FC et les modules de fibres en option- Je vous en prie.



Caractéristique

1. vidéo HD-SDI unidirectionnelle 1ch avec audio intégré sur une fibre
2La portée varie de 19,4 Mb/s à 1,485 Gb/s.
3. SMPTE 292M (1.485Gb/s) récupération de l'horloge
4. Prise en charge de tous les standards SMPTE 295M, 143Mb/s-360Mb/s
5. Prise en charge de SMPTE 305M (SDI), SMPTE 310M (19.4Mb/s), SMPTE 344M (540Mb/s), M2S et
Norme DVB-ASI (270 Mb/s)
6La longueur d'onde de sortie est de 1310 nm, 1550 nm et 16 types de CWDM (ITU-T G.694.2 conforme)
7. 150M égalisation automatique du câble, tous les 1,485Gb/s de taux ci-dessous (Belden 1694A)
8Système de gestion du réseau optique
9. Les indicateurs d'état LED surveillent les paramètres critiques
10Système de réseau optique
11. Soutenir l' échange à chaud
12- Support autonome, montage à support 1U et montage à support 4U



Spécification

Le numéro de modèle. LM-SF01
Entrée BNC de télévision en série
Norme du signal de télévision
SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI,
DVB-SSI et autres télécommunications/datacom (9,4 Mb/s -
1.485Gb/s)
Canaux d'entrée 1 (roulement 1-ch)
Perte de réflexion > 15DB
Équilibre Le nombre de fois où les données sont utilisées est de 0,15 m @ 1,485 Gb/s
Connecteur 75Ω BNC
Sortie optique
Le canal 1
Le type L'éclairage de l'appareil doit être étanche à la lumière du soleil.
Longueur d'onde 1310 nm /1550 nm
Perte de réflexion > 15 dB
Jitter < 0, 2 UI
Connecteur LC/FC (facultatif)
Résultats de télévision série BNC (EO/OE)
Canaux de sortie 1
Niveau du signal 800 mV nominale
Temps de montée/baisse 200P nominale
Dépassement Amplitude inférieure à 10%
Perte de réflexion > 15 dB
Jitter < 0, 2 UI
Connecteur 75Ω BNC
Indicateur de puissance et d'environnement
Température de fonctionnement 0 + 50
Pression Le système d'aiguillage doit être équipé d'un système d'aiguillage de tension.
Le pouvoir 12 W
RFI/IME Partie 15 de la FCC, classe A, norme EMC de l'UE
Temps moyen sans problème > 100000 heures
Dimension 10 cm*13,5 cm*2,8 cm
Nom de l'organisme:Les spécifications peuvent être modifiées sans préavis.



































Diagramme de connexion

Émetteur-récepteur à fibre optique 3G / HD SDI 0

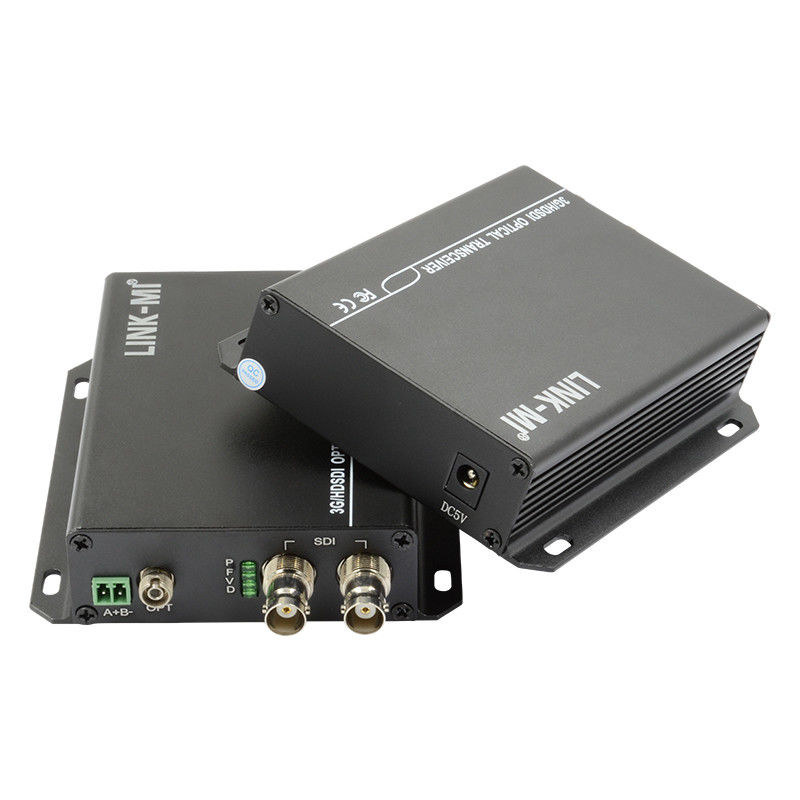

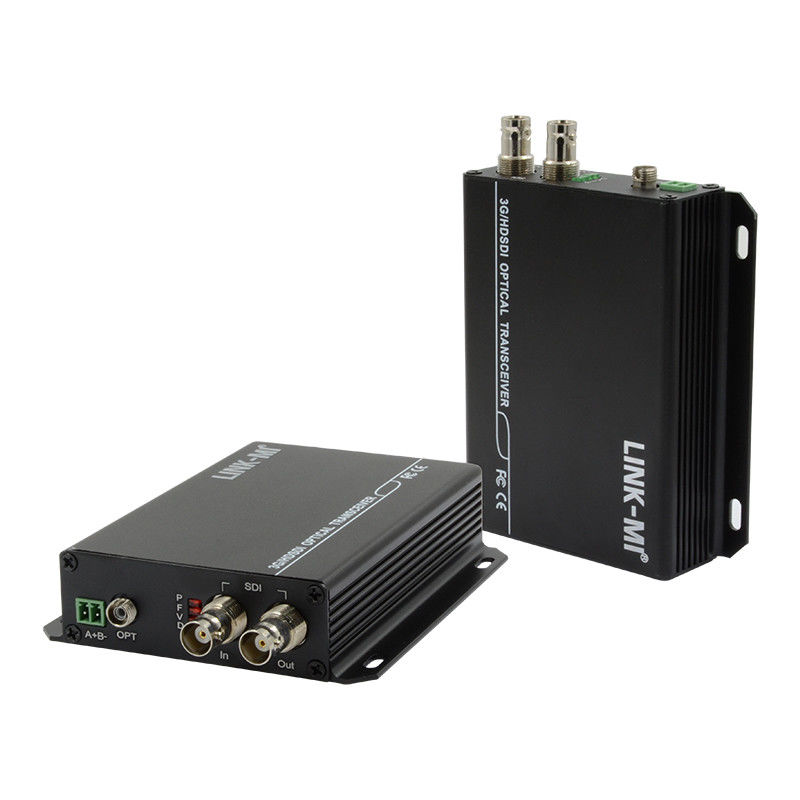

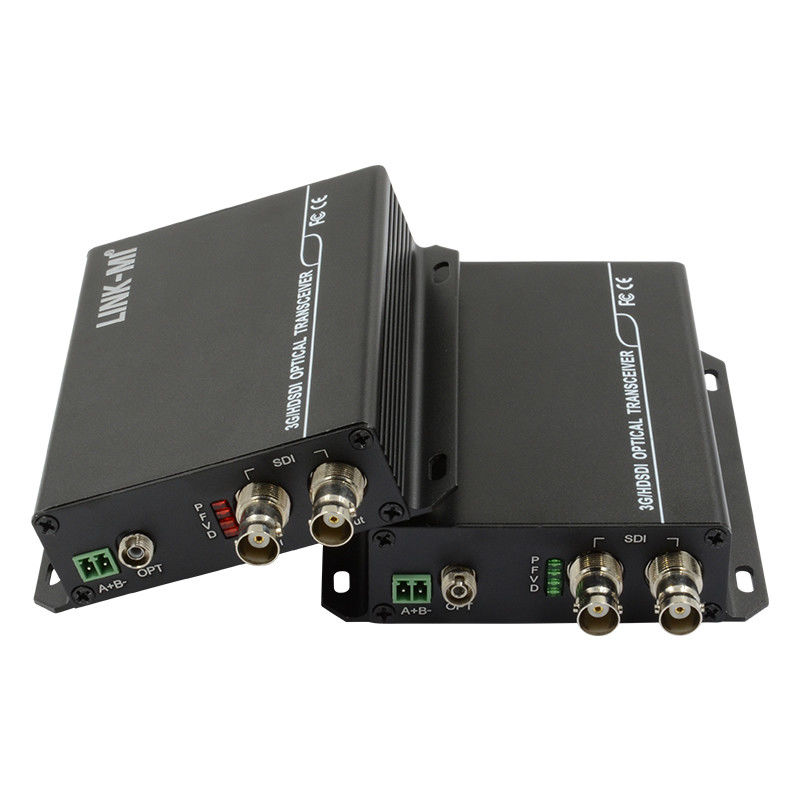

Description du panneau

Émetteur-récepteur à fibre optique 3G / HD SDI 1
