Amplificateur et répéteur de distribution SD/HD/3G-SDI 1 à 4 avec audio
Introduction au projet

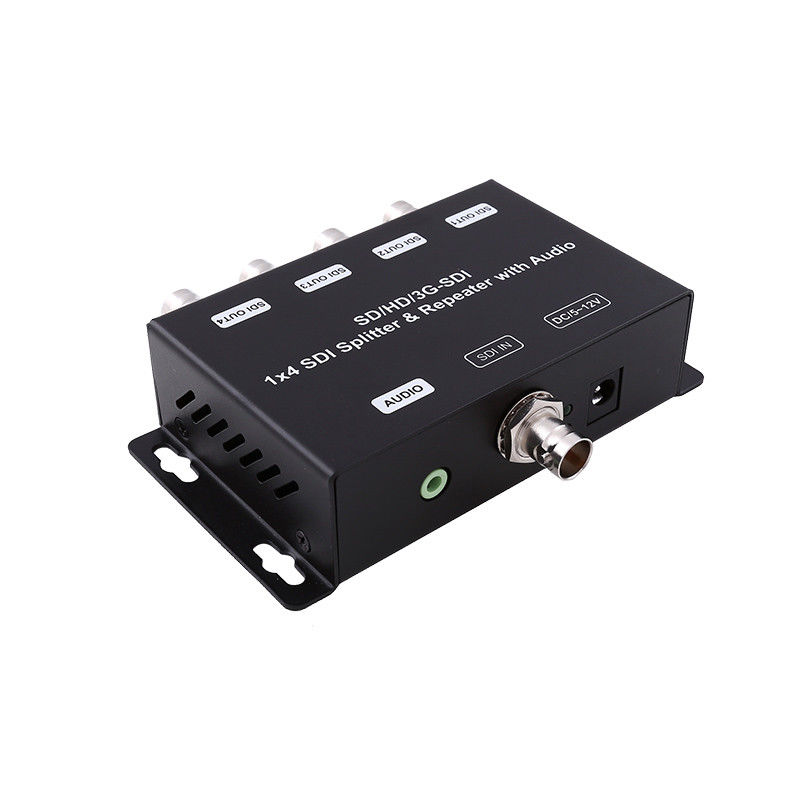

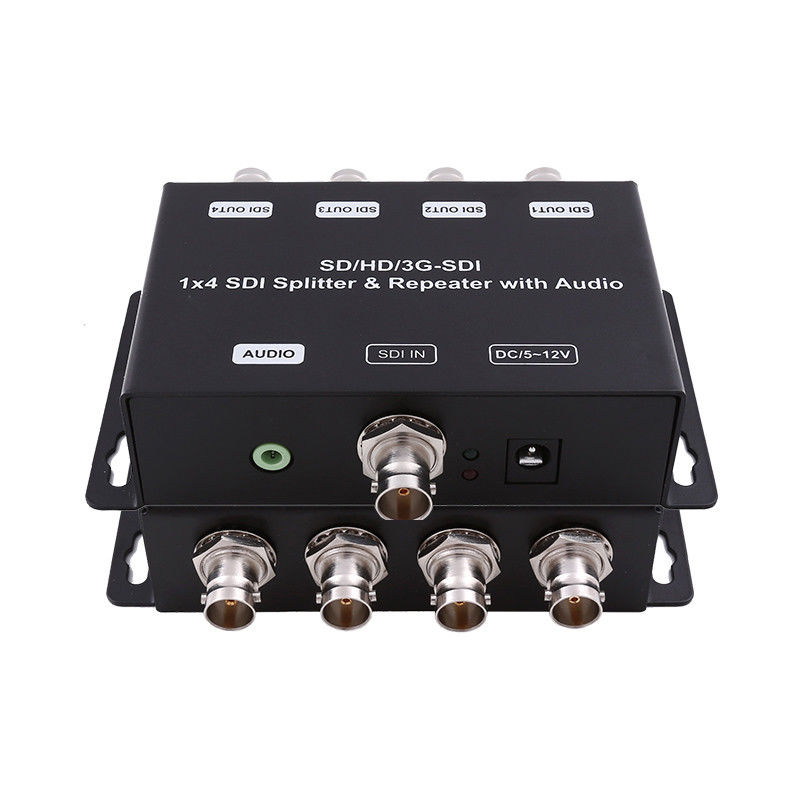

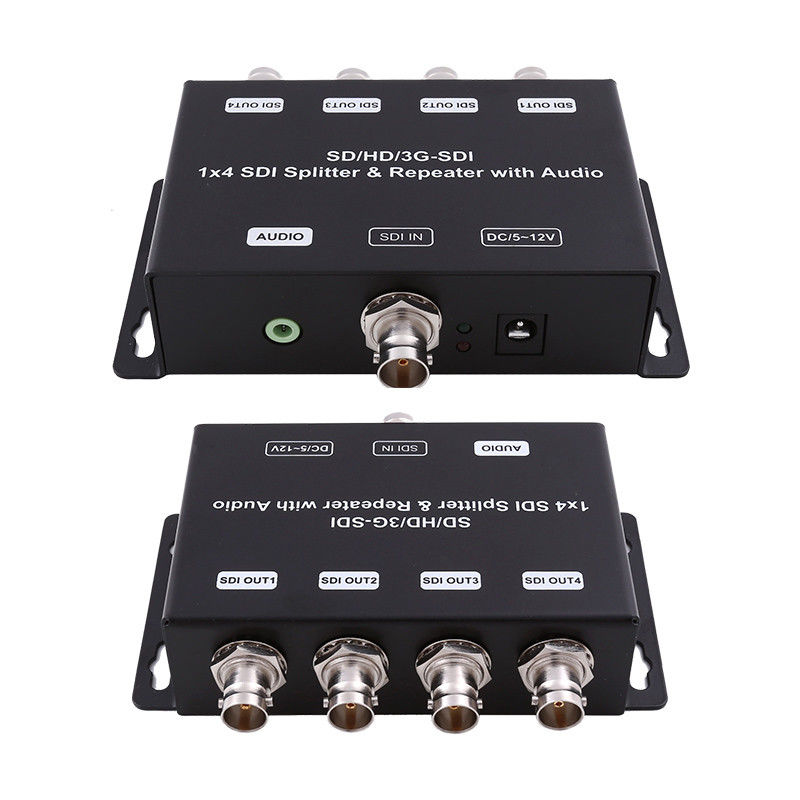

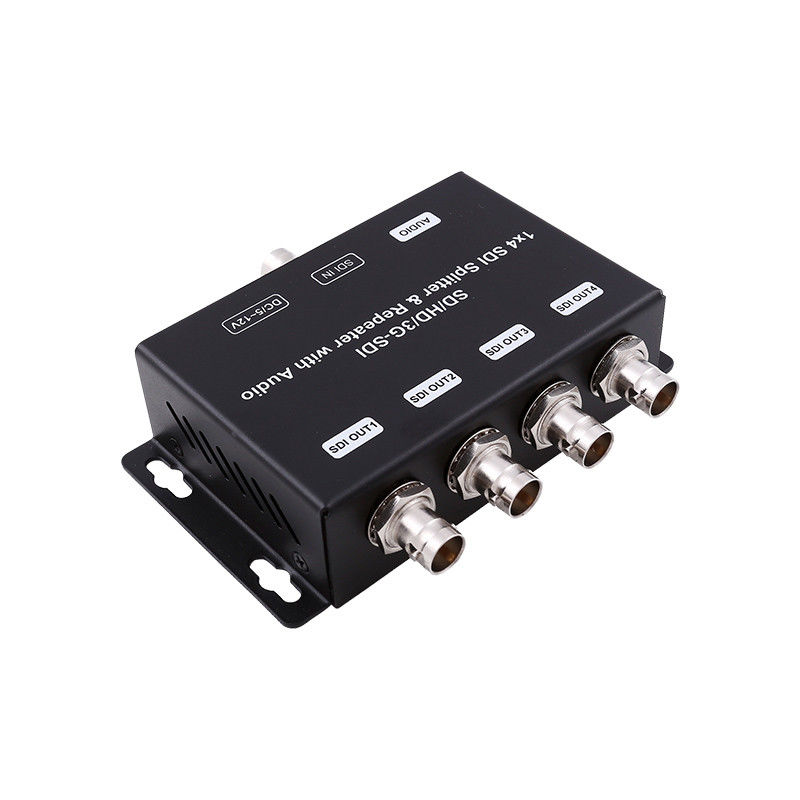

LINK-MI LM-TV04M SD/HD/3G-SDI 1 à 4 amplificateur et répéteur de distribution avec audio
Caractéristiques
1Distribue 1 entrée SDI à 4 sorties SDI simultanément
2Une seule unité peut transmettre jusqu'à 120m/390ft
3. Avec extraction audio (sortie audio stéréo 3,5 mm)
4. Fonction de remise en marche --- connexion de répéteur illimitée
5. Prise en charge de la norme SDI: SD-SDI, HD-SDI, 3G-SDI
6Les débits de données: 270 Mbps ((SD-SDI), 1,485 Gbps (HD-SDI), 2,97 Gbps (3G-SDI)
7Le type de signal: SMPTE 292M, SMPTE 259M, SMPTE 424M
8. CC 5V1A (consommation d'énergie inférieure à 2 W)
9Avec des oreilles montées
Spécification
| Fonction de remise à zéro |
- Oui, oui. |
| Normes de l'IDS |
Les données sont fournies par les autorités compétentes. |
| Détection HD/SD-SDI |
Automobile |
| Protocoles pris en charge |
SMPTE 259M
SMPTE 292M
SMPTE 424M
|
| Taux de données |
270 Mbps ((SD-SDI), 1,485 Gbps (HD-SDI), 2,97 Gbps (3G-SDI) |
| Prise en charge vidéo |
Pour les appareils électroniques électroniques |
| Type de signal SDI |
SMPTE-292M, SMPTE-259M, SMPTE-424M, SMPTE-292M, SMPTE-259M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424M, SMPTE-424 |
| Impédance de sortie |
75 ohms |
| Équalisation des câbles |
HD-SDI jusqu'à 120 m
SD-SDI jusqu'à 200 m
Connexion de répéteur illimitée
|
| Taux d'échantillonnage audio |
48 Khz |
| Impédance |
75 ohms |
| Résultats de l'analyse |
1x BNC [SDI] |
| Produits |
4x BNC [SDI], prise audio stéréo 3,5 mm |
| Adaptateur d' alimentation |
5V1A en courant continu |
| Consommation d'énergie (max) |
2W |
| Dimension ((LxWxH) |
L115xW64xH30 mm |
| Température de fonctionnement |
0°C ~ 40°C / 32°F ~ 104°F |
| Température de stockage |
-20°C ~ 60°C / -4°F ~ 140°F |
| Humidité relative |
RH 20 à 90% (pas de condensation) |
| Matériel de logement |
Casse métallique |
Diagramme de connexion
Description du panneau
