Convertisseur de fibres de médias de données SDI
Introduction au projet

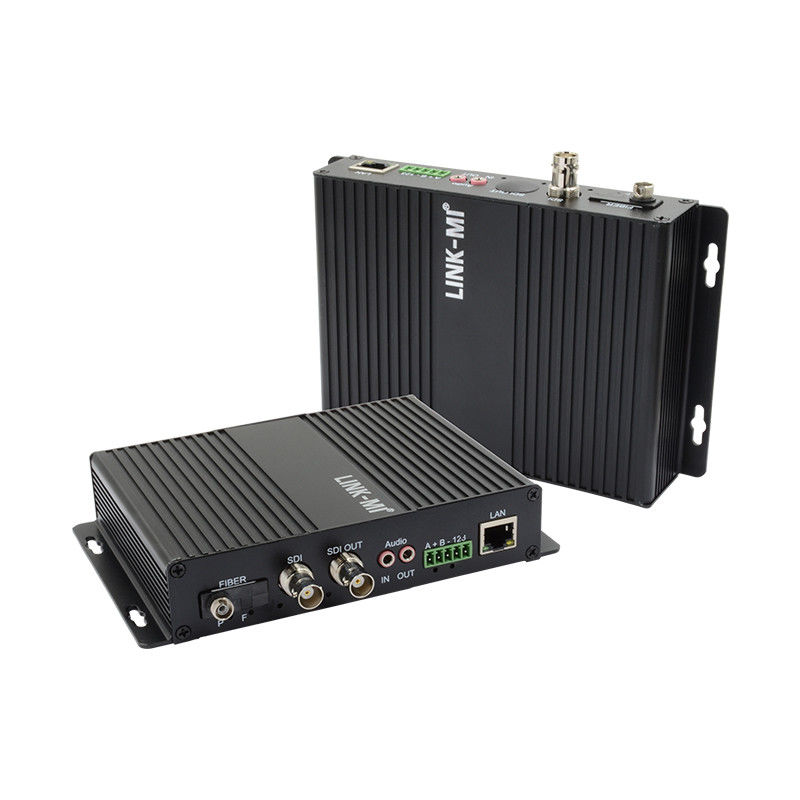

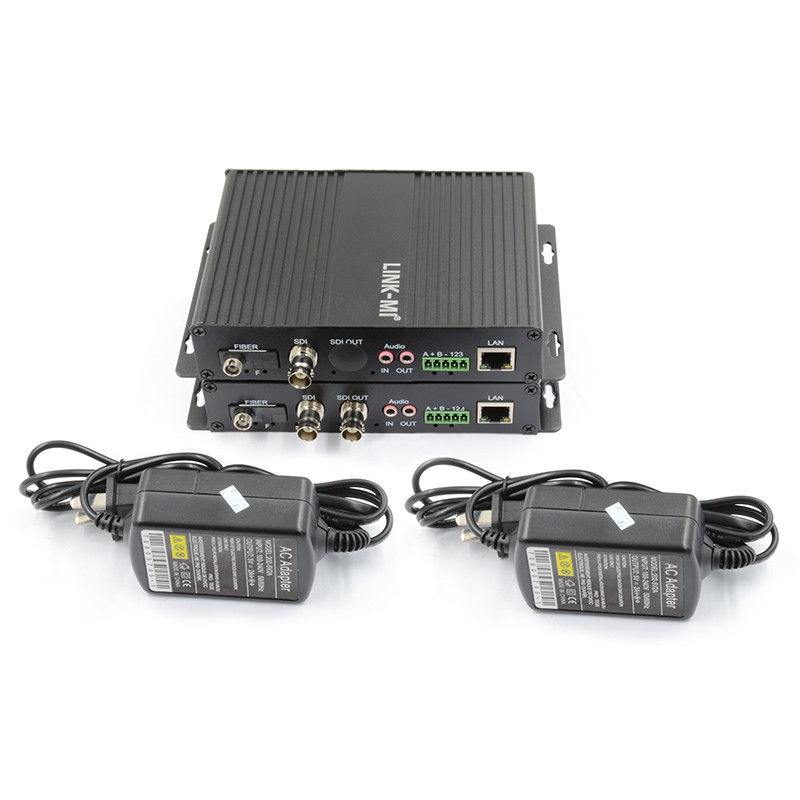

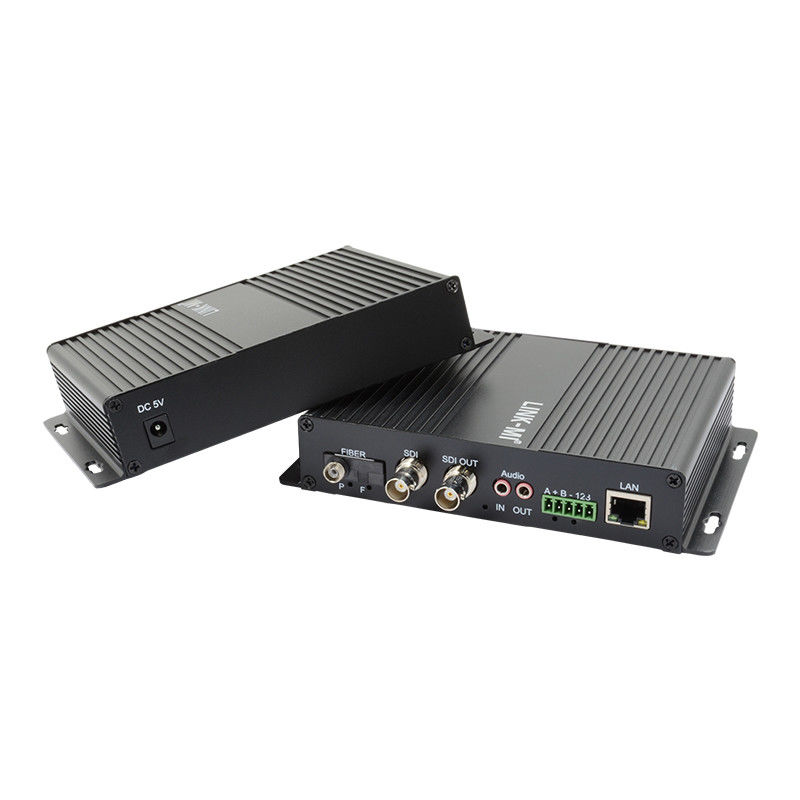

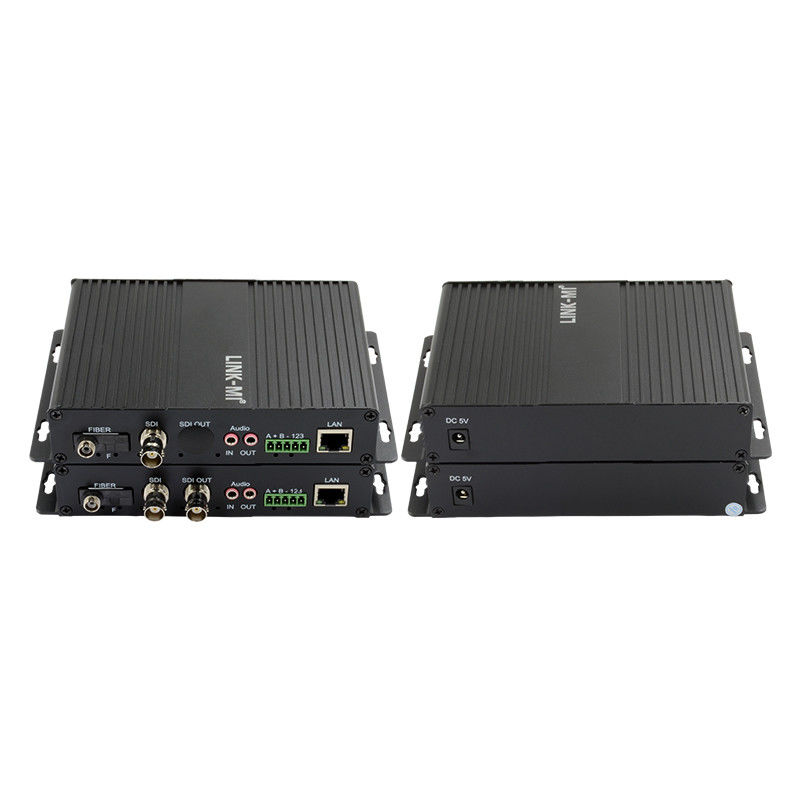

LINK-MI LM-SF02 Le convertisseur HD/3G-SDI en fibre optique comprend un émetteur et un récepteur, un dispositif de transfert peu coûteux pour la vidéo HD/3G-SDI unidirectionnelle,1ch 10/100M Ethernet et 1ch rs422 données par câble à fibre optique en mode unique et multimodeIl est conçu par la technologie de transfert optique numérique et prend en charge le signal SMPTE292M / SMPTE259M / SMPTE424.qui prend en charge les cartes d'insertion du récepteur 16PCS avec 2pcs d'alimentation 90~240V.
Caractéristiques
1. Vidéo 3G/HD-SDI (signaux audio intégrés) sur une fibre avec transmission à longue distance sans perte
2Prise en charge de la transmission de données de commande unidirectionnelle ou bidirectionnelle 1CH RS485 ou RS422 ou RS232, 1ch plein duplex 10/100M Ethernet.
3. ASIC intégré technologie conçue avec des droits de propriété intellectuelle indépendants de base
4. conception de circuits avancée, programme complet de matériel pour assurer la fiabilité de l'équipement, la cohérence et la stabilité
5. Largement utilisé dans la télévision en direct, la vidéoconférence haute définition, la vidéosurveillance haute définition et d'autres domaines
6. Prise en charge de la transmission de fibres mono-mode ou multi-mode (l'utilisateur doit confirmer le type de câble de transmission)
7. Fournir une interface de fibre LC/FC/SC/ST couramment utilisée
8Distance de transmission maximale jusqu'à 120 km sur fibre à mode unique
9. 3G-SDI haute transmission numérique optique de signaux vidéo et audio
10. Adaptez-vous à SDI 270Mbps, 1.485Gbit de vitesse et 3G automatiquement
11Acceptez la personnalisation et le mode d'entreprise OEM.
Spécification
| Optique |
| Longueur d'onde |
à plusieurs modes 850nm / 1300nm, à mode unique 1310nm / 1550nm |
| Puissance de sortie |
-10 à -4 dBm |
| gamme de pertes de chaîne admissible |
18 à 35 dBm |
| Fibre optique |
une puissance de sortie de l'unité de sortie de l'unité de sortie de l'autre;62.5/125u multimode,9/125u mode unique |
| Sensitivité à la lumière |
Le nombre de fois où les données sont utilisées |
| Connecteur optique |
LC FC,ST,SC (sélectionnable), fibres simples ou doubles |
| Distance |
Les mesures suivantes doivent être appliquées: |
| Vidéo-SDI |
| Type de signal SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Format vidéo |
La valeur de l'échantillon est calculée en tenant compte de l'évolution de la température.
Les prix des produits du secteur de l'électricité sont les suivants: 1920*1080P24; 1920*1080I601920*1080I50; 1280*720P60; 1280*720P50; 525i; 625i
|
| Taux de données |
270 Mbit/s - 1,48 Gbit/s, 3 Gbit/s |
| Équalisation des câbles |
Équilibrage automatique du câble (câble Belden 1694A)
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
|
| Connecteur |
BNC 75 Ohm |
| Vidéo-général |
| Puissance d'entrée |
5V, 0,2-2,0A |
| Consommation d'énergie (maximum) |
Émetteur: 2,5 W Récepteur: 2,5 W |
| Température de fonctionnement |
-20 à 60 °C |
| Température de stockage |
-40°C à 85°C |
| Humidité de fonctionnement |
0 ~ 95% (non condensé) |
| Couleur du boîtier |
Noir |
| Matériel du dossier |
de l'aluminium |
| Dimension |
15.5x12x3.2cm |
| Poids net |
1 kg par paire |
| Matériel du dossier |
D'aluminium |
| Le MTBF: |
> 100000 heures |
| Données |
| Protocole de données |
Résistance à la compression |
| Taux de données |
0 à 500 Kbps |
| Taux d'erreur |
> 10- 9 |
| Connecteur |
Le terminal de Phoenix |
| Éthernet |
| Mode de travail |
Les deux types de logements: |
| Taux de données |
10/100 Mbps (AUTO) |
| terminal de connexion |
RJ45 |
| Nom de l'organisme:Les spécifications peuvent être modifiées sans préavis |
