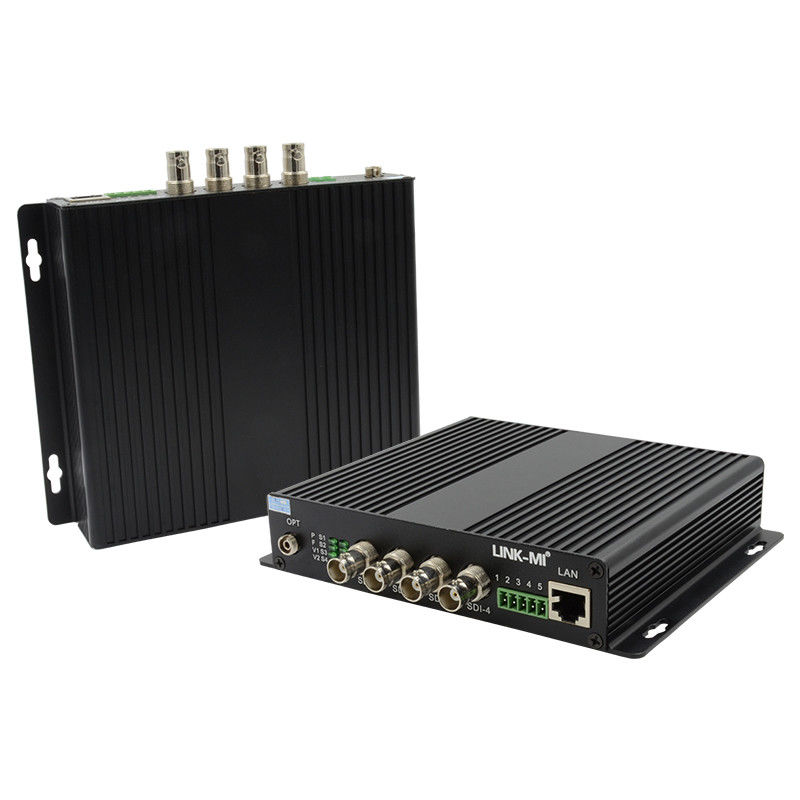

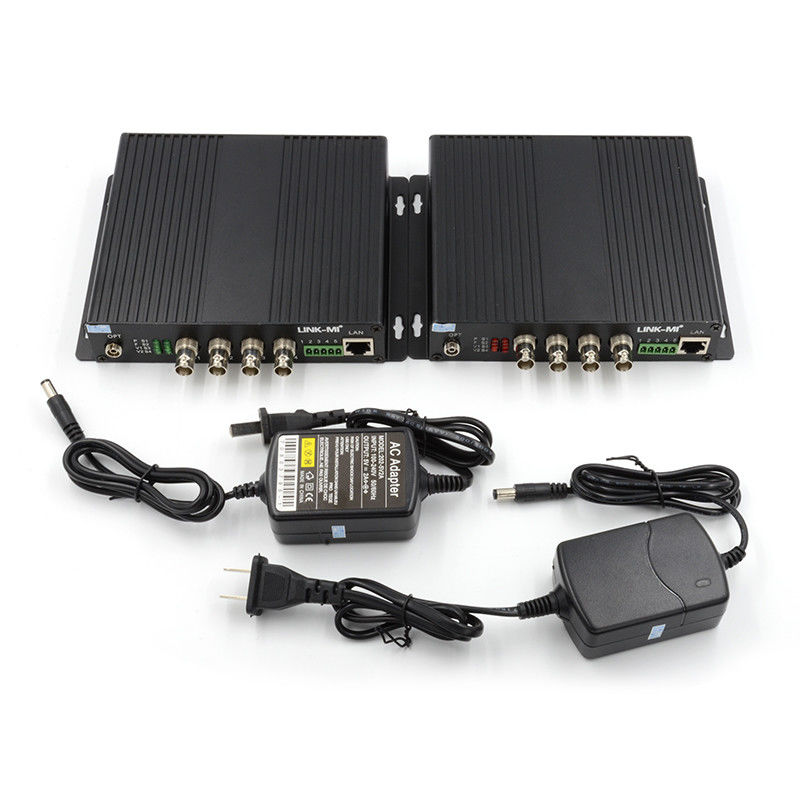

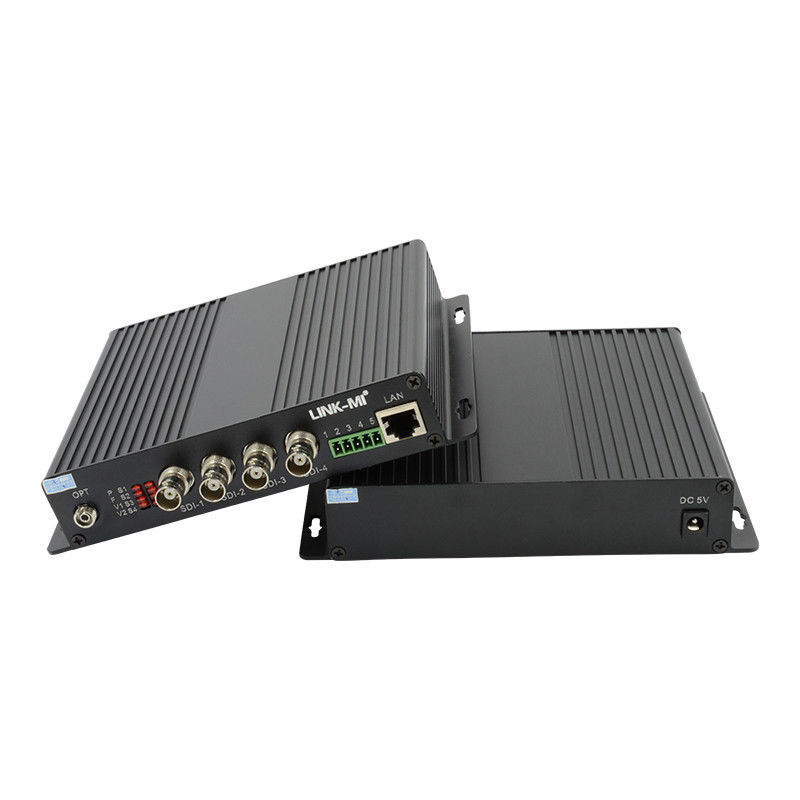

Convertisseur multi-fonctionnel 4ch/HD-SDI à fibre
Introduction au projet
LINK-MI LM-SF44N Le convertisseur vidéo en fibre SDI est une solution idéale et économique pour les applications de radiodiffusion ou de surveillance.,Les convertisseurs vidéo en fibre de la série SDI sont généralement utilisés dans des applications où les caméras ont des capacités P/T/Z.La conception Plug and Play assure la facilité d'installation et de fonctionnement. Les réglages électroniques et optiques ne sont jamais nécessaires. Des indicateurs LED sont fournis pour une surveillance instantanée de l'état du système. Les appareils sont disponibles pour une installation autonome ou sur rack,qui convient à différents environnements de travail.
Caractéristiques
1, Compatible avec les signaux standard SMPTE-424M,SMPTE344M,SMPTE-292MHD-SDI et SMPTE-259M SD-SDI, prenant en charge 1485Mb/s et 270Mb/s, taux de 2,97 Gbps
2, prise en charge 1ch 10/100M Ethernet avec interface RJ45 et 1ch bidirectionnel / unidirectionnel RS485/RS232 avec interface terminal Phoenix, jusqu'à 115,2Kb/s de débit baud
3, le support 1080P@,30, 25, 24, 1080I@60, 50, 720P@60, 50, 30, 25 et autres formats vidéo.
4, Entrée avec fonction d'équilibrage du câble pour compenser les pertes de transmission du câble
5, Circuit intégré de protection contre les surtensions et les surtensions pour éviter les dommages causés par l'électricité statique et la foudre
6, fournir une alarme de disparition optique, une alarme de panne de courant à distance, une indication de l'état du signal de sortie et une indication de l'état du verrouillage du signal d'entrée
7, de type autonome ou de type carte installé dans un châssis à support de 19'4U.
Spécification
| Opitcal: |
| Longueur d'onde |
1310 nm, 1550 nm |
| Voltage d'entrée/sortie vidéo numérique en série |
La valeur maximale typique est de 800mVp-p, 600~1000mVp-p |
| Type de fibre |
une puissance de sortie de l'unité de sortie de l'unité de sortie de l'autre;62.5/125u multimode,9/125u mono-mode, fibre simple ou double |
| Perte de retour du signal vidéo |
Le nombre de fréquences de fréquence de l'appareil doit être supérieur ou égal à: |
| Connecteur optique |
SC, FC |
| Distance |
Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A. |
| Les données: |
| Protocole de données |
Unidirectionnel ou bidirectionnel RS485 ou RS422 ou RS232, sélectionnable |
| Taux de données |
0 à 115,2 Kbps |
| Taux d'erreur |
< 10 à 9 |
| Connecteur |
Bloc terminal standard industriel (peut également être configuré avec des interfaces telles que DB9/DB25) |
| Ethernet: |
| Mode de travail |
Les deux types de logements: |
| Taux de données |
10/100 Mbps (AUTO) |
| Terminale de connexion |
RJ45 |
| Vidéo: |
| |
Entrée SDI |
| Type de signal SDI |
MPTE259M,292M,344M,424M |
| Taux de données |
143 Mbit/s 2.97 Gbit/s |
| Équalisation des câbles |
≤ 140 mètres de Belden 1694A à 1,485 Gbps
≤ 400m de Belden 1694A à une vitesse de 270 Gbps
|
| Connecteur |
BNC 75 Ohm |
| Général: |
| Puissance d'entrée |
5 V de courant continu |
| Consommation d'énergie (maximum) |
5W |
| Température de fonctionnement |
0°C à 55°C |
| Température de stockage |
-20 à 70 °C |
| Humidité de fonctionnement |
0 ~ 95% (non condensé) |
| Dimension pour le convertisseur ((TX&RX) |
Pour les appareils à commande numérique |
| Dimension pour le paquet de 1 paire |
Pour les appareils à commande numérique |
| Poids net |
1.75KG |
| Poids brut |
2 kilos |
| Matériel du dossier |
D'aluminium |
Diagramme de connexion

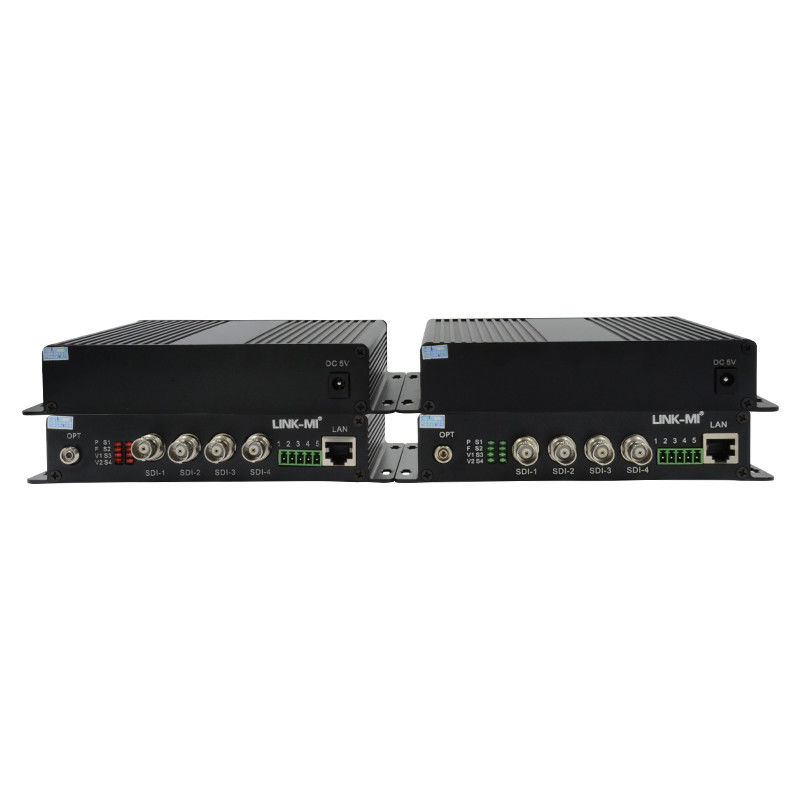

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-SF44N 4CH HD-SDI à convertisseur de fibre (nouveau).pdf
