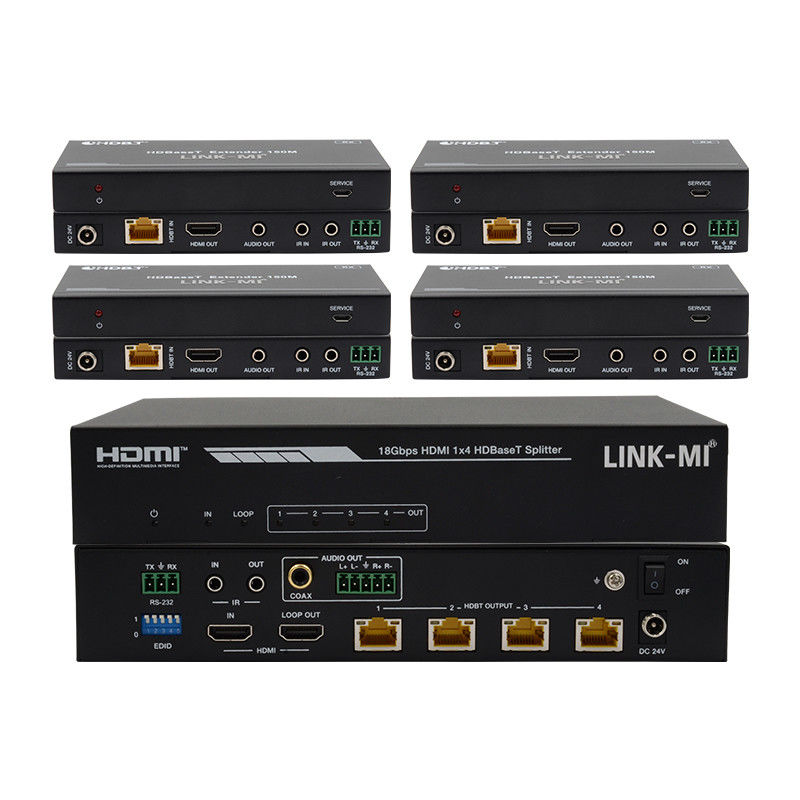

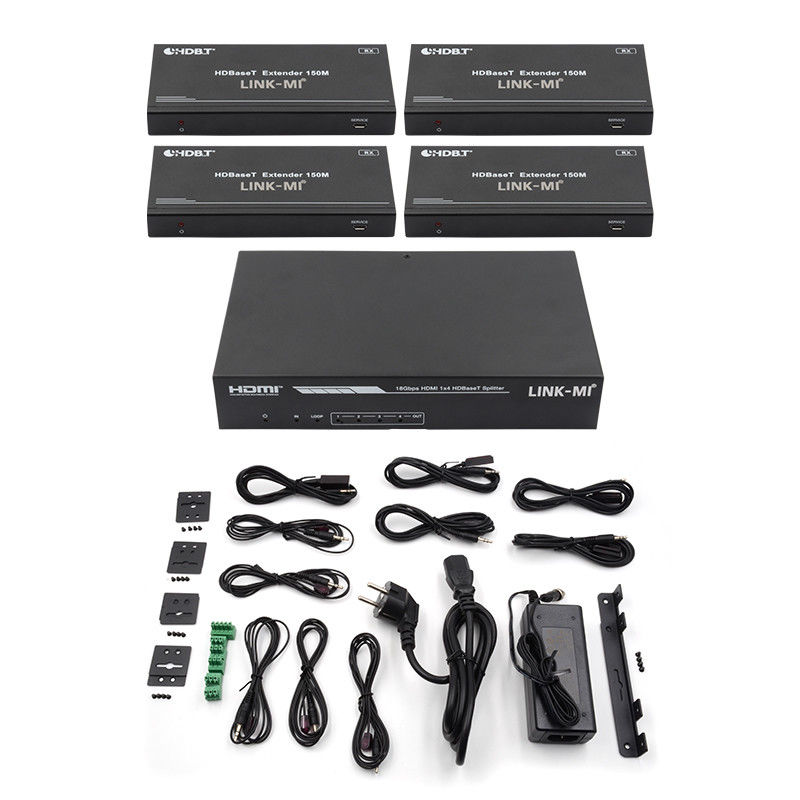

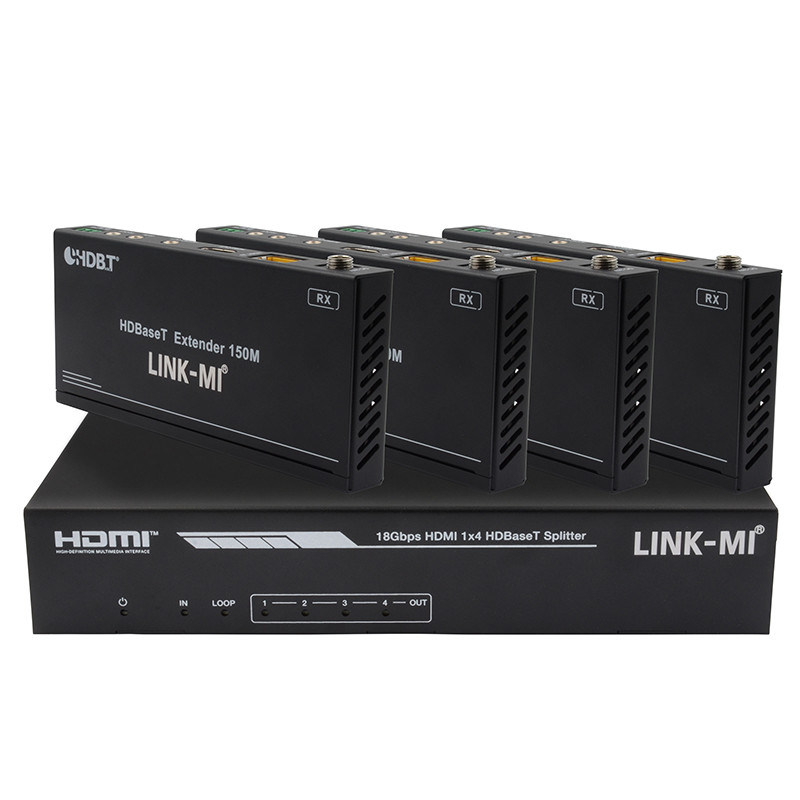

18Gbps 1x4 HDMI Splitter Extender 150m 4K Vidéo Audio Splitter
Introduction au projet
LINK-MI LM-SPH14-150 Ce séparateur HDMI 1x4 HDBaseT de 18 Gbps peut distribuer 1 signal source à n'importe quels 4 appareils d'affichage.La distance de transmission du signal HDMI peut être étendue jusqu'à 120 mètres à une résolution de 4K2K@60Hz, 150 mètres à 1080P@60Hz via un seul câble CAT6/6a/7. Le produit prend en charge jusqu'à 7.1CH HD audio pass-through.
Caractéristiques
1. compatibles avec HDMI 2.0b, HDCP 2.2 et HDCP 1.x
2Prend en charge la bande passante vidéo de 18 Gbps
3. Prise en charge de la résolution vidéo jusqu'à 4K2K@60Hz 4:4:4
4. Prise en charge de la vision HDR, HDR10+, HLG et Dolby
5. Prise en charge jusqu'à 7.1CH HD audio pass-through
6. Prise en charge de la sortie audio numérique et analogique
7. Étendre la distance de transmission du signal jusqu'à 120 mètres à la résolution de 4K2K@60Hz, 150 mètres à 1080P@60Hz via un seul câble CAT6/6a/7
8. Prise en charge d'une entrée HDMI, d'une sortie HDMI et de 4 sorties HDBaseT.
9. IR, RS-232 acheminé vers la sortie HDBaseT
10. Gestion avancée de l'EDID
11. Prise en charge de la fonction POC unidirectionnelle (uniquement de l'émetteur au récepteur)
12Conception compacte pour une installation facile et flexible
Spécification
|
Le secteur privé
|
|
Conformité HDMI
|
HDMI 2.0b
|
|
Conformité avec le protocole HDCP
|
Le code de l'émetteur
|
|
Largeur de bande vidéo
|
Pour les appareils à commande numérique:
|
|
Résolution vidéo
|
Jusqu'à 4k2k@60Hz 4:4:4
|
|
Profondeur de couleur
|
8 bits, 10 bits, 12 bits ((1080p@60Hz)
Pour les appareils de type "LED", la fréquence de sortie est de 8 bits.4:4)
8 bits, 10 bits, 12 bits, 4K2K@60Hz YCbCr 4:2Je vous en prie.2:0)
|
|
Espace de couleur
|
RGB 4:4:4, YCbCr 4:44 / 4:22 / 4:2:0
|
|
HDR
|
Prise en charge de la vision HDR, HDR10+, HLG, Dolby
|
|
Formats audio HDMI
|
LPCM 2.0/2.1/5.1/6.1/7. Il n'y a pas de problème avec le système.1, Dolby numérique, Dolby TrueHD,
Il est possible de télécharger des fichiers audio, audio, vidéo, audio, vidéo, vidéo, etc.
DTS HD-HRA, DTS-X
|
|
Formats audio coaxiaux
|
Le PCM2.0, Dolby Digital / Plus, DTS 2.0/5.1
|
|
Formats audio analogiques
|
PCM 2.0CH
|
|
Protection contre la DSE
|
Modèle de corps humain ± 8 kV (décharge dans l'air)&
± 4 kV (décharge par contact)
|
|
Connexion
|
|
Résultats de l'analyse
|
1×HDMI de type A (femelle à 19 broches)
|
|
Produits
|
1×HDMI de type A (femelle à 19 broches)
Les données sont fournies par les autorités compétentes de l'État membre.
1x sortie audio coaxiale [RCA]
1x L/R Audio OUT [connecteur phénix à 5 broches]
|
|
Contrôle
|
1 × RS-232 (connecteur phénix à 3 broches)
1x commutateur EDID DIP [5-pin]
1x IR IN [Stereo Mini-jack de 3,5 mm]
1x IR OUT [Stereo Mini-jack 3,5 mm]
|
|
Les appareils électroménagers
|
|
Logements
|
Emballage métallique
|
|
Couleur écran de soie
|
Noir
|
|
Les dimensions
|
Émetteur: 220 mm (W) × 130 mm (D) × 40 mm (H)
Récepteur: 140 mm (W)×65 mm (D)×18 mm (H)
|
|
Le poids
|
Émetteur: 853g
Récepteur: 246g
|
|
Énergie
|
Pour les appareils de commande électronique, la fréquence d'entrée doit être supérieure à 100 Hz.
(normes US/UE, certifié CE/FCC/UL)
|
|
Consommation d'électricité
|
35 W
|
|
Opération
Température
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Température de stockage
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Humidité relative
|
RH 20 à 90% (non condensée)
|
| Nom de l'organisme:Les spécifications peuvent être modifiées sans préavis |
Diagramme de connexion

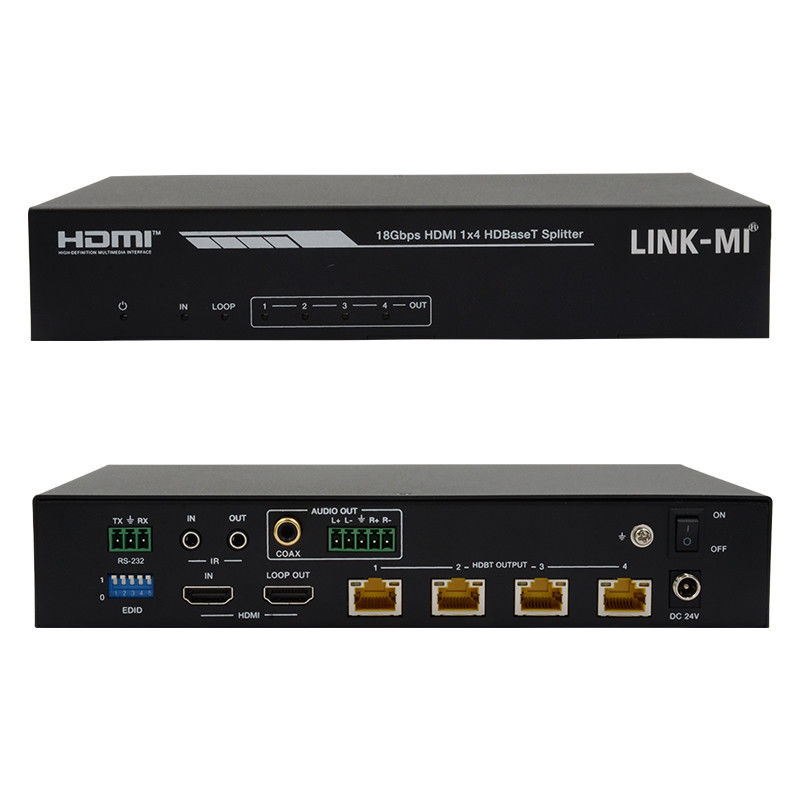

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-SPH14-150 1x4 HDBaseT Splitter 150m.pdf
