Convertisseur AHD en HDMI, avec sortie AHD 1xlooping
Introduction au projet
LINK-MI LM-AHD01 à HDMI est un convertisseur professionnel, utilise la conception de traitement de conversion SCALER de qualité industrielle, convertissant le signal AHD tout le long de la sortie du signal HDMI,L'amplification du signal AHD sonne jusqu'à la sortie en même temps. Faire votre équipement HDMI HD compatible avec le système AHD. AHD signal d'identification automatique compatible AHD - 720 p, AHD - 960 signal HD,comme la sortie HDMI peut être fixée en cinq types de formats les plus utilisés: 480 i60, 576 i50, 720 p60, 1080 i50, 1080 i60, 1080 p25, 1080 p30, 1080 p50 et 1080 p60.
Caractéristiques
1. Prise en charge de l'entrée AHD analogique haute définition
2. Prise en charge de l'entrée de signal numérique haute définition HDMI ((1080P@60Hz)
3- Prend en charge l' adaptateur 5-24V DC
4. Prise en charge du récepteur AHD intégré, du modulateur HDMI intégré
5. Prise en charge du format de sortie HDMI à résolution fixe
6. Prise en charge de la compatibilité descendante HDMI version 1.3
7- Prend en charge la sortie de fluidité vidéo, pas de perte de signal, écran partiel et oscillation de l'écran.
8.Les produits sont spécialisés dans la salle des machines de radiodiffusion et de télévision et le système d'édition non linéaire; l'installation est simple ((Aucune installation de logiciel et de pilote).
9Considération de la conduction thermique de la conception, 7 jours x 24 heures en ligne
Spécification
| Numéro de modèle |
LM-AHD01 |
| Nom de l'article |
Distributeur AHD à HDMI+AHD |
| Le poids |
0.195kg |
| Dimension |
135 x 110 x 26 mm (5,31 x 4,33 x 1,02 mm) |
| Matériel |
Alliage d'aluminium |
| Points de vente |
Conception matérielle pure, étalonnage, identification intelligente et extension AHD |
| Interface de saisie |
1 x AHD (BNC) |
| Le format AHD |
AHD1.0 ((720P30/50/60Hz), AHD2.0 ((1080P25Hz) est une fréquence de fréquence de fréquence de fréquence |
| Intensité du signal |
0.8Vp-p |
| Impédance |
75Ω |
| Type de raccordement |
AC |
| Distance maximale recommandée |
500 mètres |
| Norme du câble |
SYV75-3 /5 /7 |
| Interface de sortie |
1 x HDMI (type A) 1 x AHD (BNC) |
| Format HDMI |
Les données de connexion sont fournies par le système d'exploitation de la télécommande. |
| Résolution HDMI |
Le nombre de fois où les données sont utilisées est supérieur ou égal à: |
| Largeur de bande d'interface |
2.25 Gbps, entièrement numérique (total de 6.75 Gbps, chaque couleur 2.25 Gbps) |
| Le mouvement de l'horloge |
< 0,15 Tbit |
| Temps de montée |
Le nombre de Tbit est supérieur à 0,3 |
| Temps d'automne |
Le nombre de Tbit est supérieur à 0,3 |
| Type de signal |
Signal numérique T.M.D.S DVI-D/HDMI dans les spécifications DVI1.0/HDMI1.3a |
| Intensité du signal |
T.M.D.S. 3,3 V p-p |
| Niveaux minimaux/maximaux |
Le T.M.D.S. 2,9 V/3,3 V
|
| Impédance |
50Ω |
| Erreur maximale de décalage en courant continu |
± 15 mV |
| Distance maximale recommandée |
À 10 mètres. |
| Interface d'alimentation |
1 x DC_2,1 mm. |
| courant alternatif (CA) |
110 à 220 V 50/60 Hz. |
| Courant continu (CC) |
DC5 à 24 V ± 500 mA |
| Énergie électrique |
Coupe UL, coupe BS, coupe VDE |
| Dissipation de puissance maximale |
Maximum de 5 W |
| Protection contre les DSE |
1a Décharge par contact Niveau 3.
1b Décharge d'air de niveau 3.
La norme exécutive est la suivante:IEC61000-4-2.
|
| Temps moyen entre échecs (MTBF) |
30 000 heures. |
| Température |
Conservation, température d'utilisation -25 à 80°C |
| Humidité: stockage |
Humidité d'utilisation: 0 à 95% |
| Taille de la boîte cadeau |
Pour les appareils à commande numérique, le nombre de pièces à commande numérique doit être fixé à: |
| Poids net |
0.385kg |
| Poids brut |
0.400kg |
| Taille du carton |
Pour les appareils à commande numérique, le nombre de points de contact doit être fixé à la valeur de l'échantillon. |
| Poids net |
11.550kg ((30 pièces) |
| Poids brut |
12.000kg |
Diagramme de connexion

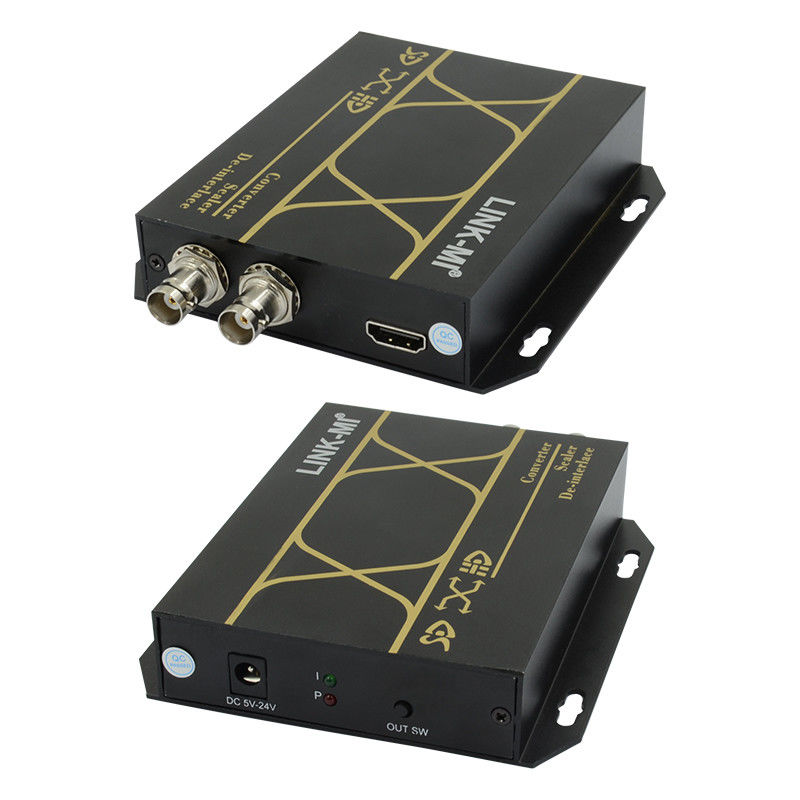

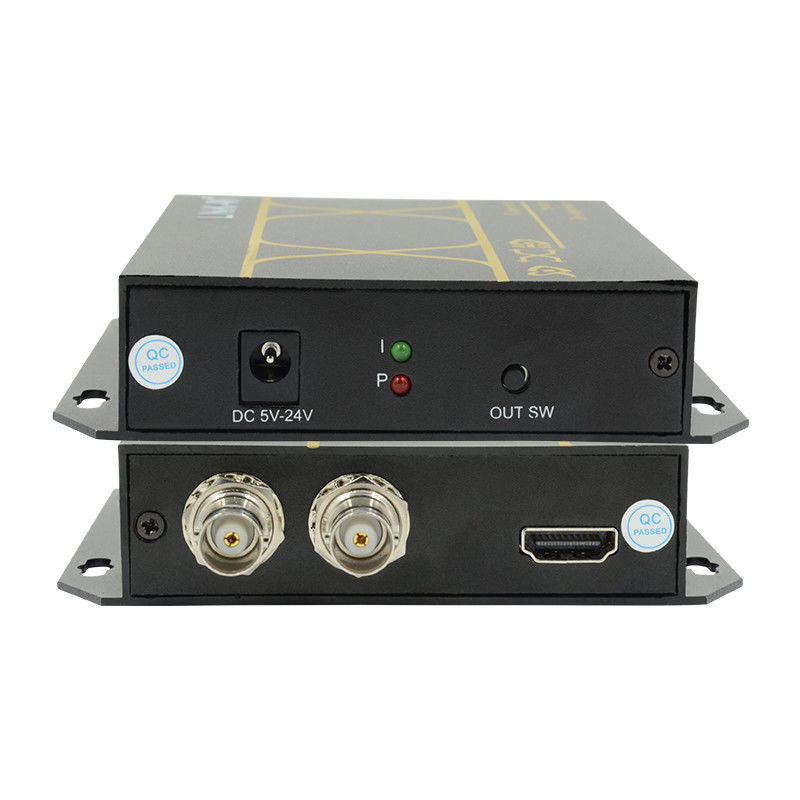

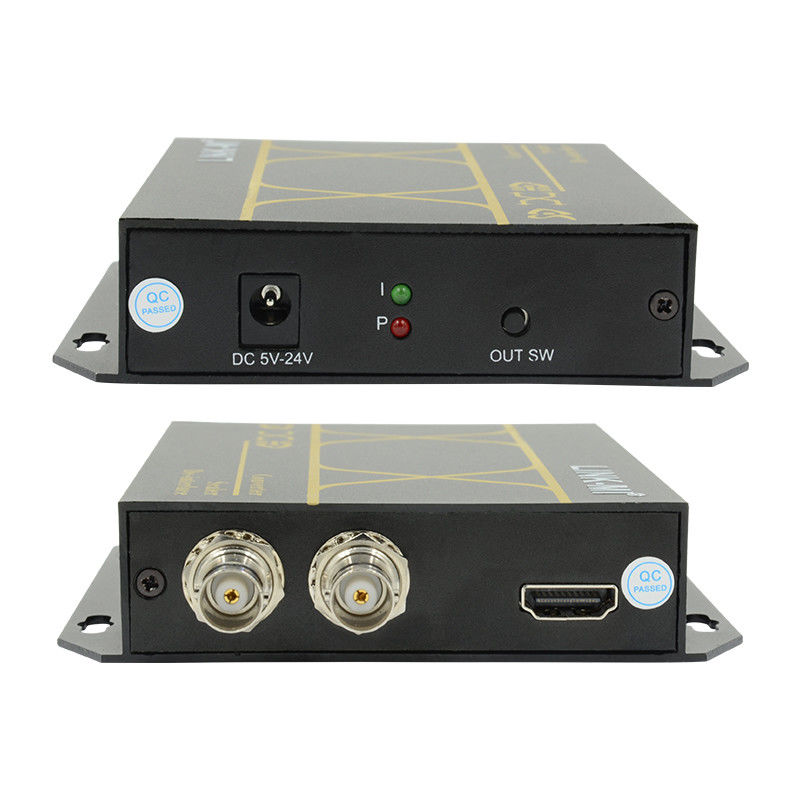

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
