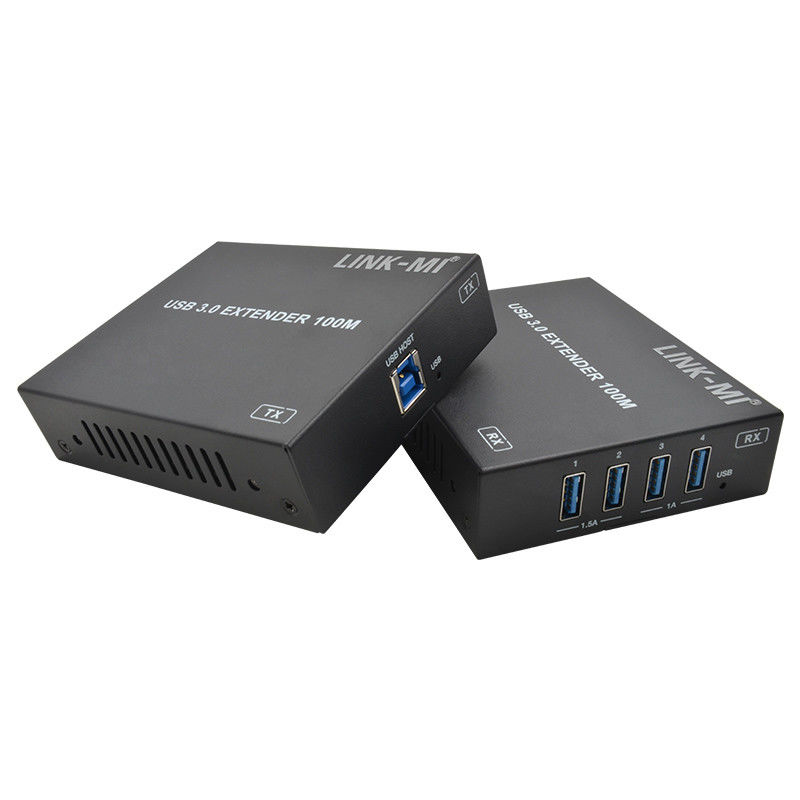

Extendor USB 3.0 (100 m)
Introduction au projet
LINK-MI LM-EX100U USB 3.0 Extender peut étendre le signal USB à une distance allant jusqu'à 100m/328ft via un seul câble CAT6a.une entrée FSYSNC GPIO et une passerelle RS-232,Le récepteur est équipé de quatre sorties USB 3.0 Type A, d'une sortie FSYSNC GPIO et d'une sortie RS-232.Le produit peut être largement utilisé pour la transmission de signaux longue distance entre un PC et des périphériques USB..
Caractéristiques
1L'extension de l'USB 3.0 est jusqu'à 100m/328ft sur le câble CAT6a
2Connectivité USB 3.0 avec débit de transfert de données jusqu'à 5 Gbps
3Compatible avec USB 2.0 et 1.1
4Accélération matérielle pour le transfert isochrone et en vrac
5. Les ports USB-A 1 et 2 supportent 5V/1.5A, les ports 3 et 4 supportent 5V/1A sur le récepteur
6. Prise en charge du passage RS-232 et du passage FSYNC GPIO (pour l'utilisation de caméras de l'industrie)
7Prise en charge de la prise de courant bi-directionnelle 24V
8. Simple plug and play, aucune installation de pilote et de réglage nécessaire
Spécification
| Le numéro de modèle. |
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
Le secteur privé
|
| Protocole USB |
Une clé USB 3.0 |
| Taux de transmission |
Jusqu'à 5 Gbps |
| Distance de transmission |
100m/328ft sur le câble CAT6a (F/FTP) |
| Protection contre la DSE |
La norme IEC 61000-4-2 est modifiée comme suit:
±8 kV (décharge dans l'espace aérien), ±4 kV (décharge par contact) |
Les liens
|

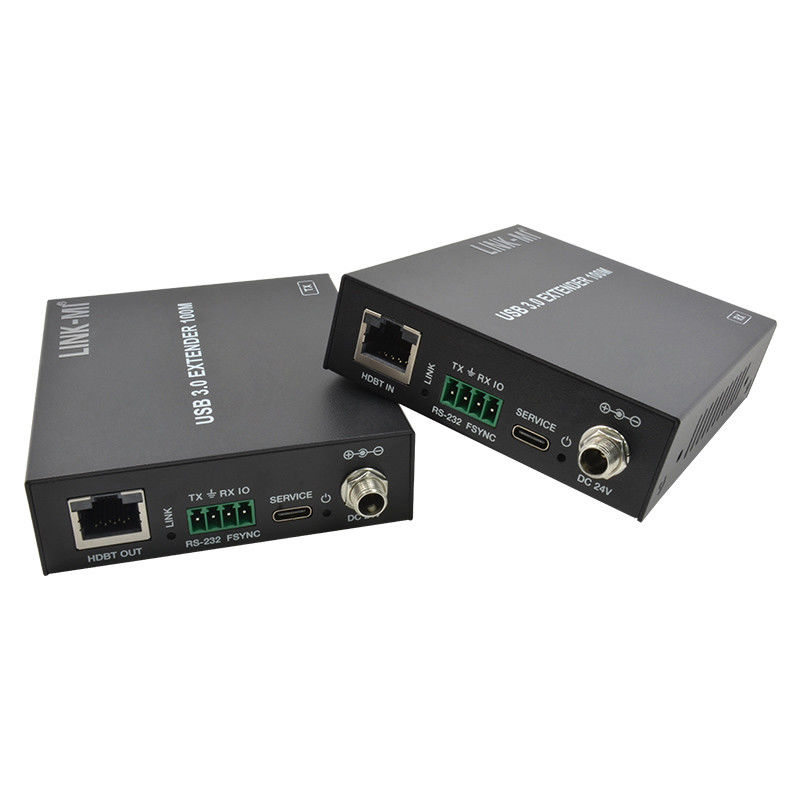

| Émetteur |
Entrée: 1x HOST USB [USB-B, 9 épingles féminin]
Sortie: 1× HDBT OUT [RJ45, féminin]
Contrôle: 1× RS-232 [connecteur Phoenix 3,5 mm]
1x FSYNC connecteur Phoenix
1× SERVICE [USB-C, le port de mise à jour] |
| Récepteur |
Entrée: 1× HDBT IN [RJ45, féminin]
Sortie: 4x périphériques USB [USB-A, 9 épingles Femme]
Contrôle: 1× RS-232 [connecteur Phoenix 3,5 mm]
1x FSYNC connecteur Phoenix
1× SERVICE [USB-C, le port de mise à jour] |
| Les appareils électroménagers |
| Logements |
Emballage métallique |
| Couleur |
Noir |
| Les dimensions |
Émetteur/récepteur: 85 mm [W] × 100 mm [D] × 25,5 mm [H] |
| Le poids |
Émetteur: 253g, récepteur: 260g. |
| Énergie |
Émetteur: courant alternatif 100 à 240 V 50/60 Hz
Détecteur de courant continu 24V/2A |
| Consommation d'électricité |
L'alimentation en puissance PoC: 40 W (maximum) |
| Température de fonctionnement |
0°C ~ 40°C / 32°F ~ 104°F |
| Température de stockage |
-20°C ~ 60°C / -4°F ~ 140°F |
| Humidité de fonctionnement |
20% à 80% d'humidité relative, non condensée |
| Humidité de stockage |
10% à 90% d'humidité relative, non condensée |
Diagramme de connexion

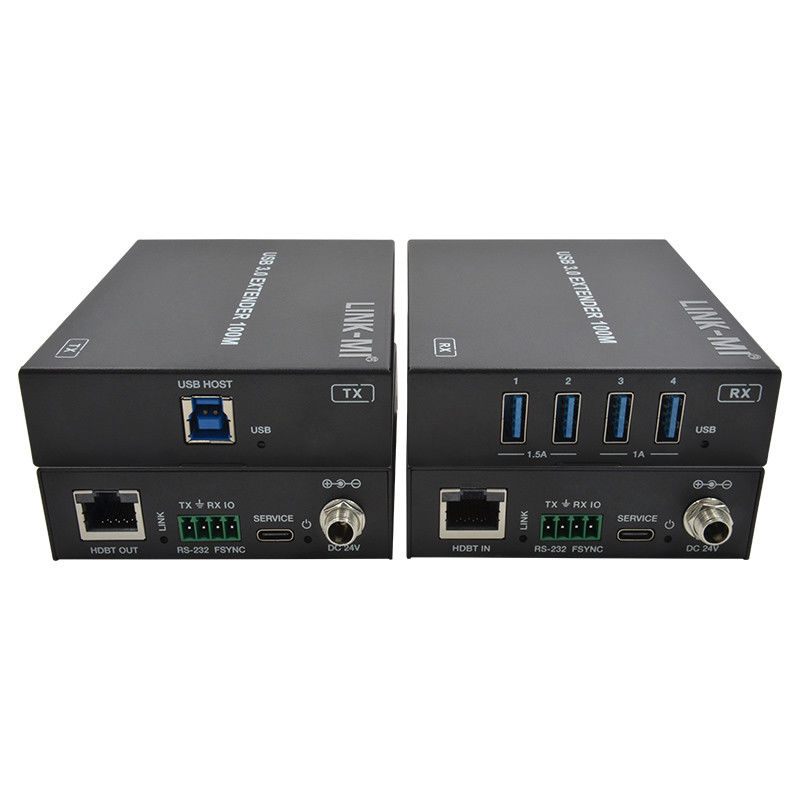

Description du panneau
