Kit de transmission vidéo sans fil SDI/HDMI 3G sans fil
Introduction au projet

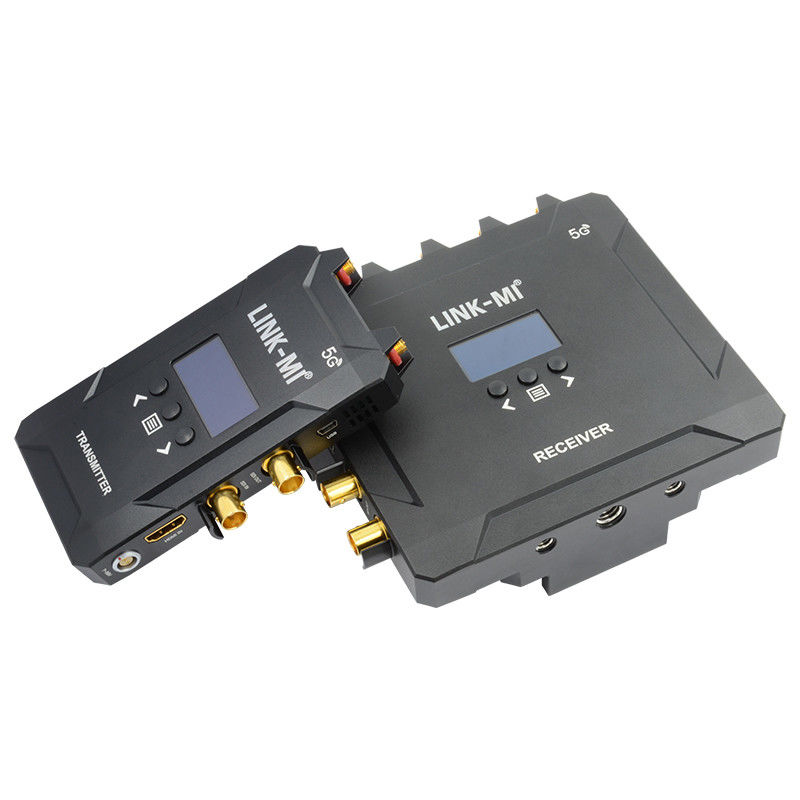

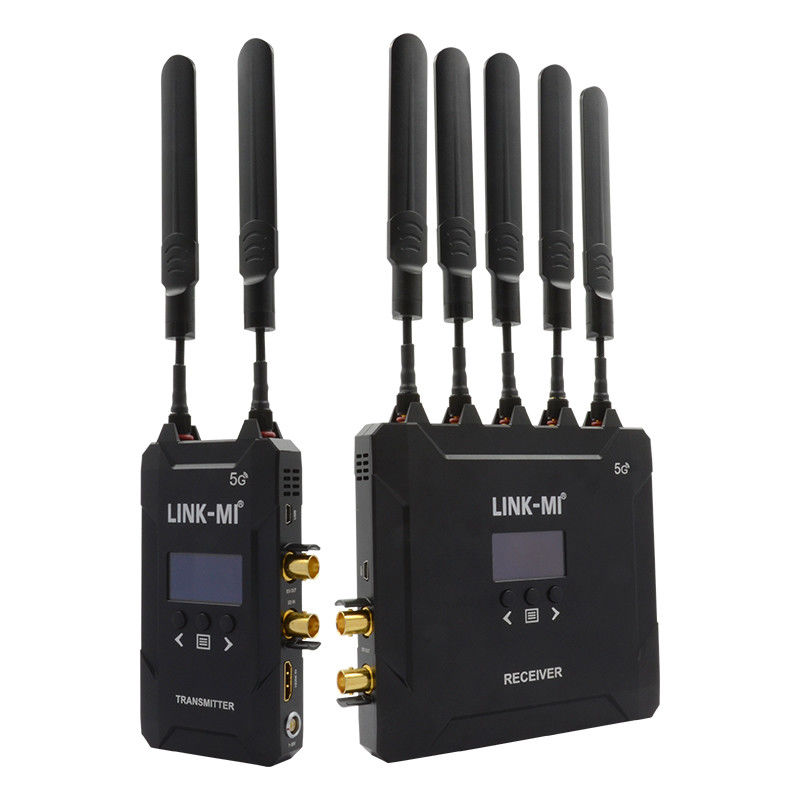

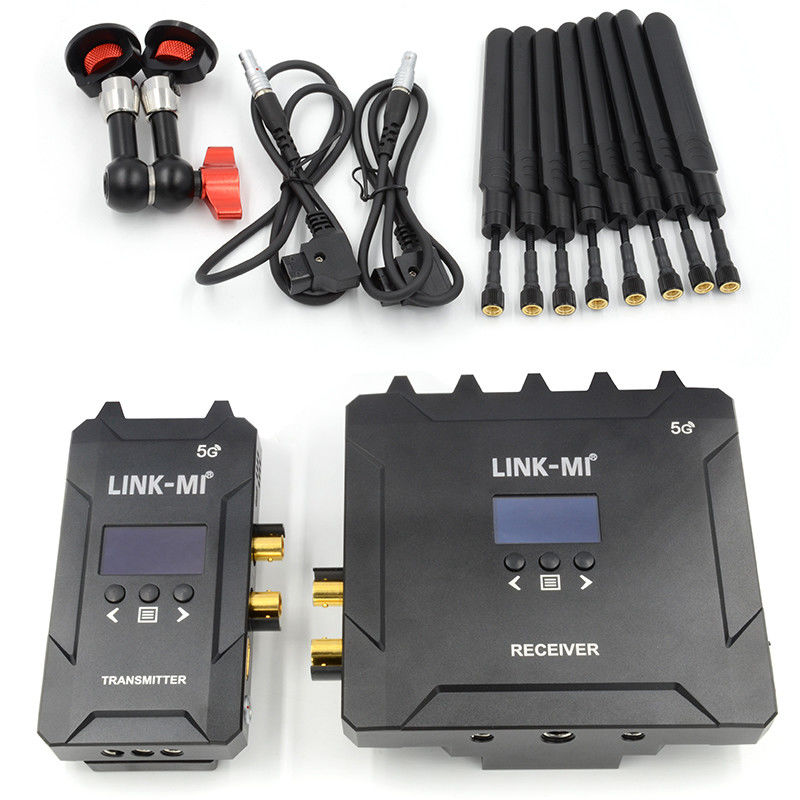

LINK-MI LM-WHS400 Ces produits de transmission sans fil HD HDMI/SDI qui utilisent le plus haut niveau de technologie de communication sans fil permettent de transmettre sans perte, sans compression,sans délai 3G SDI ou Full HD HDMI signaux .Ce produit comprend un émetteur et un récepteur, et est équipé d'une interface 3G/HD SDI et d'une interface HDMI Full HD. L'émetteur a deux antennes et le récepteur a cinq antennes.La fréquence de fonctionnement des antennes est de 5.1GHz~5.9GHz, et la fréquence peut être modifiable par la configuration logicielle pour adopter les exigences réglementaires sans fil dans le monde.
Caractéristiques
1. compatibles avec HDMI 1.3
2. Prise en charge des normes SMPTE 425M, SMPTE 424M et SMPTE 292M
3. Prise en charge des entrées et sorties HDMI et 3G-SDI
4. Soutenir la topologie de réseau point à point et point à plusieurs
5. Prise en charge des résolutions allant jusqu'à 1080P@60Hz, zéro retard et aucune compression
6. Prise en charge de la bande de fréquence ISM 5 GHz, maximum 10 canaux de fréquence sélectionnés par des boutons avec écran OLED
7La portée maximale de la transmission est de 1300 pieds (400 mètres).
8. Prise en charge de l'affichage de l'état de l'alimentation en courant continu, de l'état de la vidéo et du récepteur RSSI par OLED
9- Prise en charge d'alimentation à large portée,de 7V à 36V
10. Prise en charge Optionnel Sony F970, V-mount et G-mount, boucle de la batterie, pratique pour l'installation et le remplacement de la batterie sur le terrain
11. Support de niveau de protection ESD de ±8 KV (HBM, décharge par contact)
12Cas industriel, stable, fiable et pratique
Spécification
| Nom de l'article |
Définition |
| Interface |
Émetteurs |
Récepteur |
| Entrée SDI ((BNC féminine);SDI Loop out ((BNC féminine);entrée HDMI ((Type A féminine);entrée CC ((2 broches LEMO féminine) |
Sortie SDI ((BNC féminine);sortie HDMI (de type A féminine);entrée CC ((LEMO à 2 broches féminine) |
| Le pouvoir |
Le système de freinage doit être équipé d'un dispositif de freinage à haute tension, qui doit être équipé d'un système de freinage à haute tension. |
| Largeur de bande vidéo |
Fréquence d'horloge TMDS maximale 148,5 MHz, 4,45 Gbps |
| Résolution et distance |
Le nombre de couleurs de l'écran est le même. |
| Formats audio |
SDI intégré 4 canaux 24 bits/48KHz |
| Largeur de bande |
40 MHz |
| Bandes de fréquences |
5.0 GHz ~ 5.9 GHz, configurable avec la Chine, les États-Unis, le Japon, l'Europe, etc. |
| Puissance de transmission |
Maximum de 21 dBm |
/ |
| Recevoir de la sensibilité |
/ |
- 75 dBm |
| Méta-données SDI |
Le code de l'heure ((LTC VITC1 VITC2);Commande à distance ((Trigger); |
| Niveau de la DSE |
HBM +/-8kv (décharge par contact) |
| Dimension |
(L x O x H): 80,30 mm x 34,60 mm x 134,40 mm |
(L x P x H): 156,60 mm x 43,00 mm x 141,40 mm |
| Poids net |
0.232 kg par unité (pas d'antenne incluse) |
0.512 kg par unité (pas d'antenne incluse) |
| Température |
0 ~ 40 °C (opération), -20 ~ 60 °C (stock) |
| Nom de l'organisme:Les spécifications peuvent être modifiées sans préavis |
Diagramme de connexion

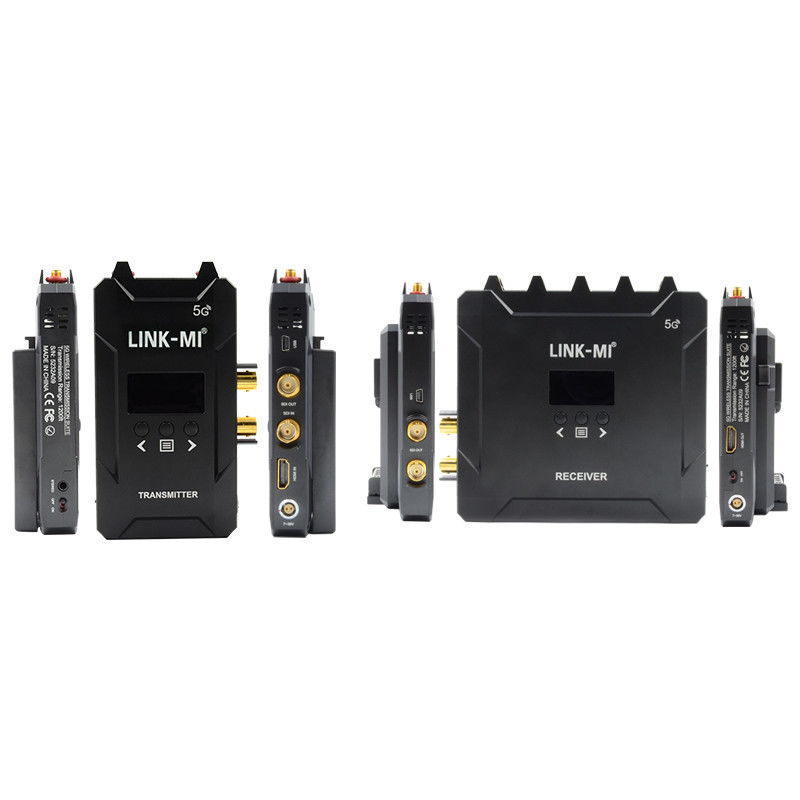

Description du panneau
Questions fréquentes
