HDMI/SDI Wireless 500M Extender avec le système TALLY Lien de transmission vidéo
Introduction au projet

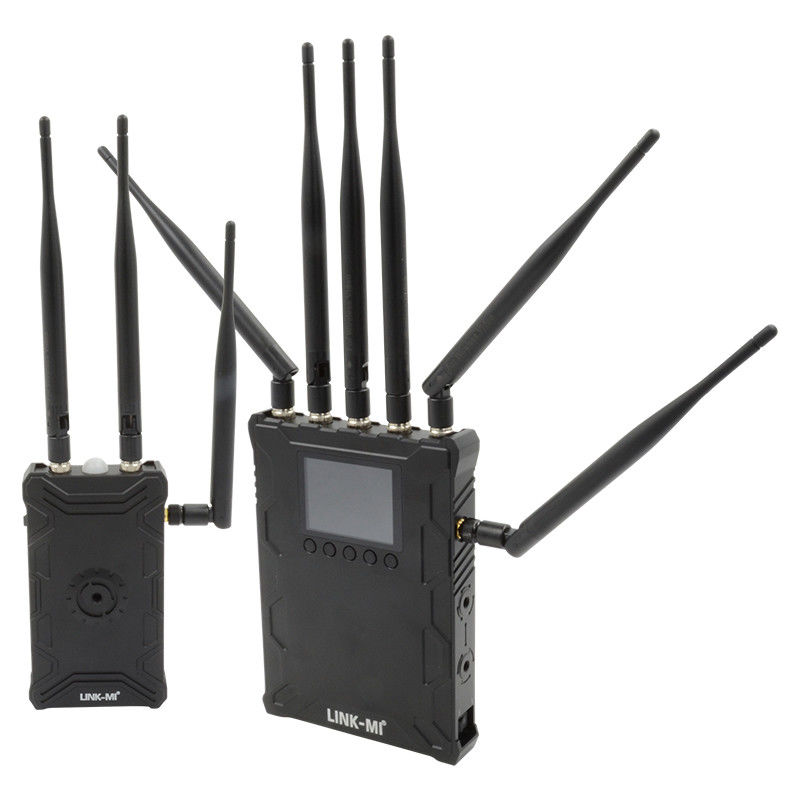

LINK-MI LM-WX500T Cet équipement est conçu pour remplacer le câble courant largement utilisé dans l'environnement de diffusion et de production en direct, il peut être utilisé dans la production cinématographique,diffusion en direct ainsi que de nombreuses applications qui nécessitent une connexion vidéo sans fil de bonne qualitéUn interphone avec système TALLY est également intégré, permettant au caméraman et au réalisateur de parler facilement.
Caractéristiques
1. Transmission 3G/HD/SD-SDI et HDMI non compressée Jusqu'à 1080p 50/60 SDI et HDMI non compressée.
2. Moins d'une latence d'images Il n'y a pas de retard de vidéo perceptible et vous pouvez l'utiliser comme surveillance en temps réel sur place.
3La distance de transmission peut varier en fonction de l'environnement, des conditions des ondes radio, du bloc de bâtiments, etc.
4. Prise en charge du multidiffusion Prise en charge d'un émetteur vers plusieurs récepteurs. L'utilisateur peut définir le canal pour associer l'émetteur et les récepteurs.
5La fréquence sans fil est de 5,1 à 5,9 GHz et la bande ISM 2,4 G, exploitée sans licence.
6- Ventilateur intégré TX côté ventilateur intégré à haut rendement avec très peu de bruit.
7. Contrôle du ventilateur Lorsque la température est inférieure à 25°CTX le ventilateur intégré latéral s'éteint automatiquement. L'utilisateur peut éteindre manuellement le ventilateur lorsque la température est supérieure à 25°C.
8L'utilisateur peut obtenir la température à l'intérieur de l'émetteur en temps réel par l'affichage OLED TX.
9Pour réduire les interférences mutuelles lors de l'utilisation de plusieurs ensembles de produits dans un petit environnement, l'utilisateur peut réduire manuellement la puissance de transmission TX.
10. Le chiffrement AES 128
11. Indicateur TALLY avant et arrière.Une sortie JACK TALLY de 3,5 mm pour le poignet externe ((ne fournit pas, et le courant de sortie maximal est de 20mA)
12. connecteur LEMO à 6 broches pour système d'interphone
13- Shell entièrement métallique Le transmetteur et le récepteur adaptent une coque métallique qui est durable et solide.
14Connexion simple Le système sans fil est conçu pour fonctionner en mode plug-and-play, sans aucune configuration logicielle.
Spécification
| Nom de l'article |
spécifications |
| Plage de fréquences |
5.1-5.9 ((GHz) *Sous réserve de réglementations RF différentes dans différentes régions. |
| 2.4-2.483 GHz avec bande ISM |
| Méthode de modulation et largeur de bande |
OFDM/40MHz pour la vidéo |
| GFSK/1MHz pour le système d'interphone |
| Formats vidéo pris en charge |
1080p 23.98/24/25/30/50/60
1080psf 23.98/24/25
Pour les appareils électroniques
720p 50/59.94/60
autres produits du secteur de la fabrication
|
| Formats audio pris en charge |
PCM, DTS-HD, Dolby TrueHD |
| Code de l'heure |
SMPTE-12M |
| Portée de transmission |
Jusqu'à 2 000 pieds ((Ligne de vue) |
| Émetteur |
| Antenne |
Antenne externe 5G × 2 pièces |
| Antenne externe 2.4G x1pcs |
| Puissance de transmission |
17 dBm |
| Interface fonctionnelle |
Pour les appareils de traitement des ondes, la fréquence de sortie est supérieure ou égale à 0,8 GHz.3.5 mm prise HP/MIC
Sortie TALLY pour le poignet
|
| Structure de montage |
1/4 Connexion à chaussure chaude |
| Affichage OLED |
Informations sur le canal; Statut de la vidéo; Capacité de la batterie; Menu d'état, Volume audio |
| Source d'énergie |
9 à 18 V pour les entrées en courant continu, batterie F550/F970 |
| Consommation d'électricité |
70,5-8,5 W |
| Poids net ((avec antenne) |
400 g |
| Les dimensions |
142.5×76×24,3 mm |
| Température |
-10 à 50 °C (opérationnel); -40 à 80 °C (entreposage) |
| Récepteur |
| Antenne |
Antennes extérieures 5G × 5 pièces |
| Antenne extérieure 2G x1pcs |
| Comment faire preuve de sensibilité |
- 70 dBm |
| Interface fonctionnelle |
Pour les appareils de type "SDI" ou "HDMI", la valeur maximale de l'écran de sortie doit être égale ou supérieure à:
LEMO Power IN; prise RPSMA pour antenne;
Pour les appareils de type SYSTEM, les caractéristiques suivantes doivent être respectées:3.5 mm de prise TALLY; aiguille LEMO 6
|
| Structure de localisation |
1/4 Connexion à chaussure chaude |
| Affichage OLED |
Informations sur les canaux; Intensité du signal; Informations sur la puissance; Indicateur TALLY |
| Source d'énergie |
9 à 18 V pour les entrées en courant continu; batterie SONY à montage en V |
| Consommation d'électricité |
70,5-8,5 W |
| Poids net ((avec antenne) |
800 g |
| Les dimensions |
169.5 × 122 × 25.2 mm |
| Température |
-10 à 50 °C (opérationnel); -40 à 80 °C (entreposage) |
Diagramme de connexion

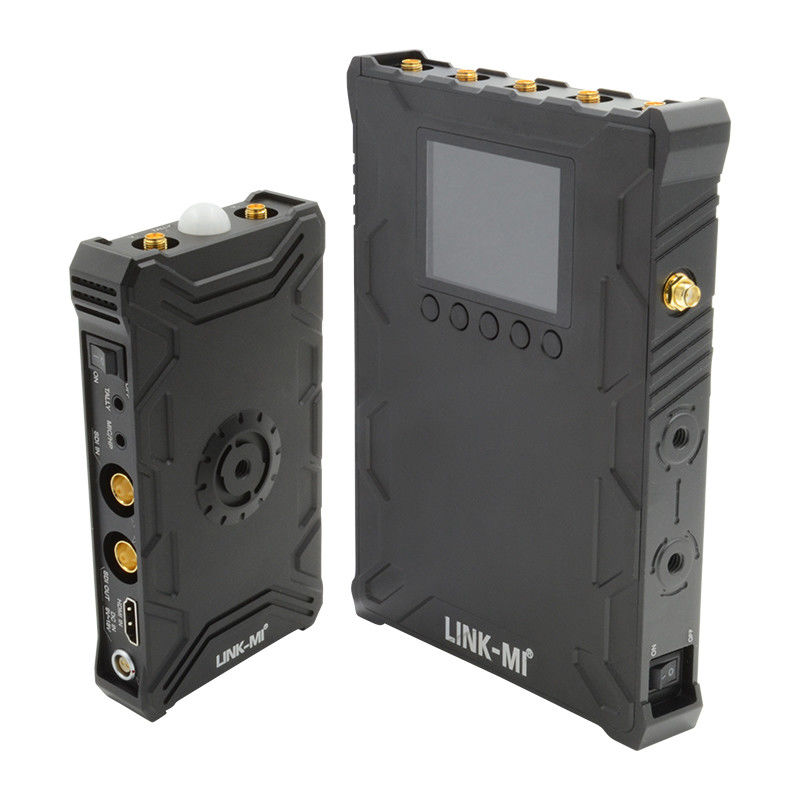

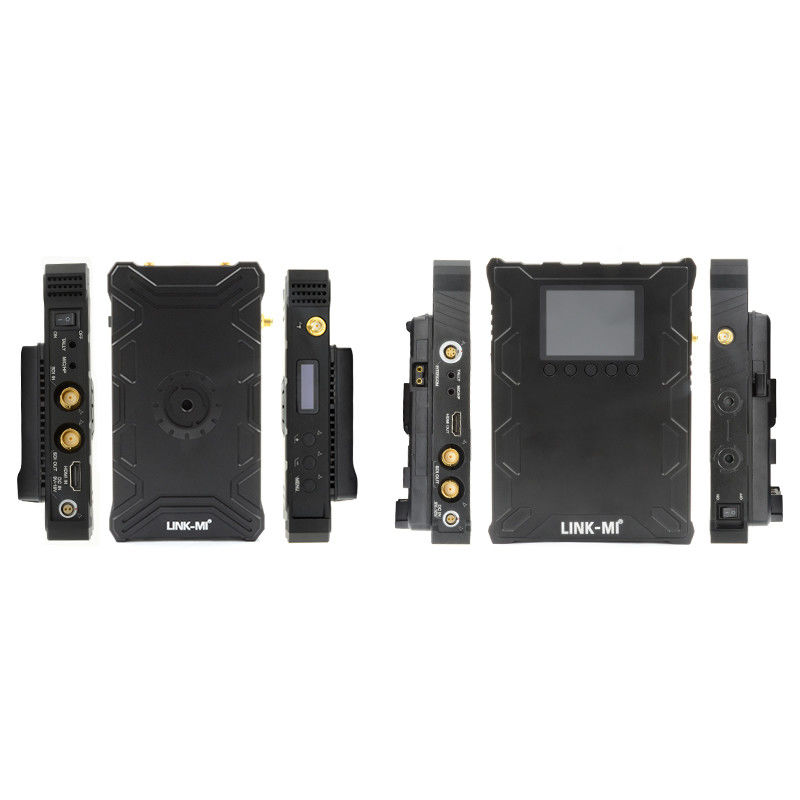

Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
Manuel de l' utilisateur:
LM-WX500T 500M - Unités de transmission sans fil.
