Le manuel du prolongateur HDMI 200M
Introduction au projet

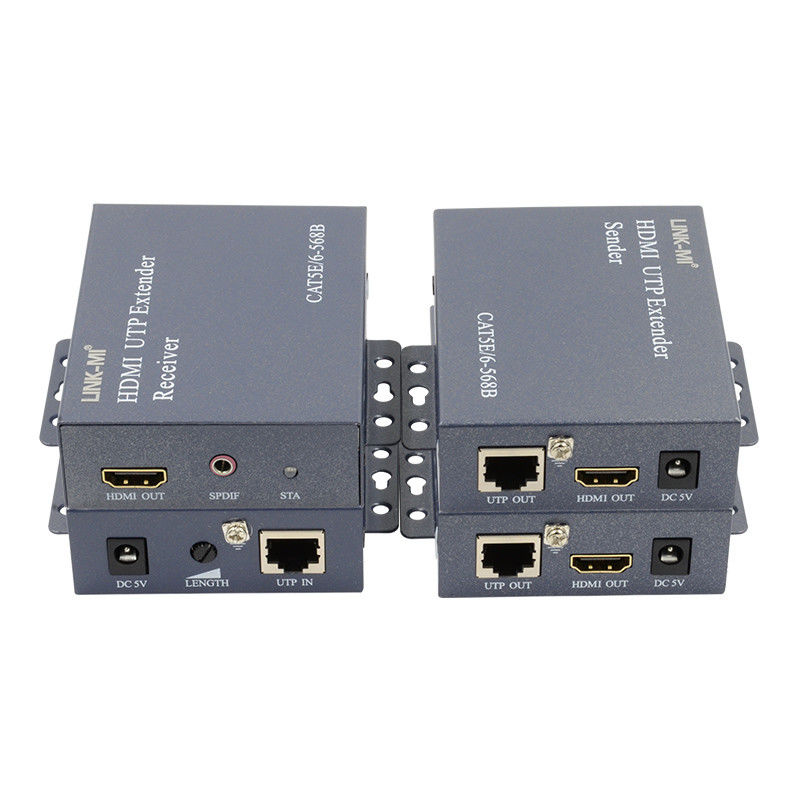

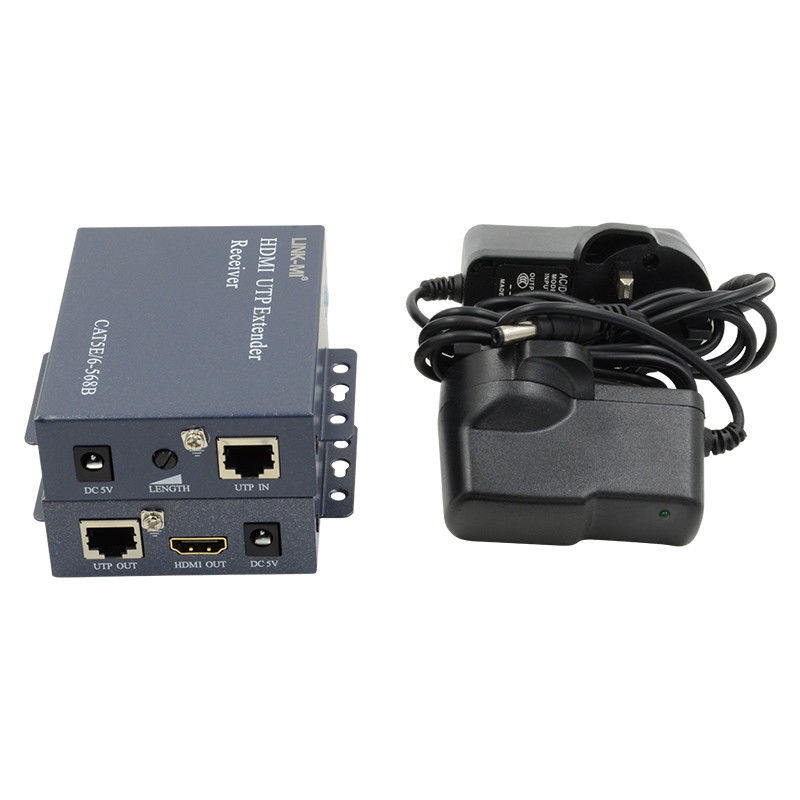

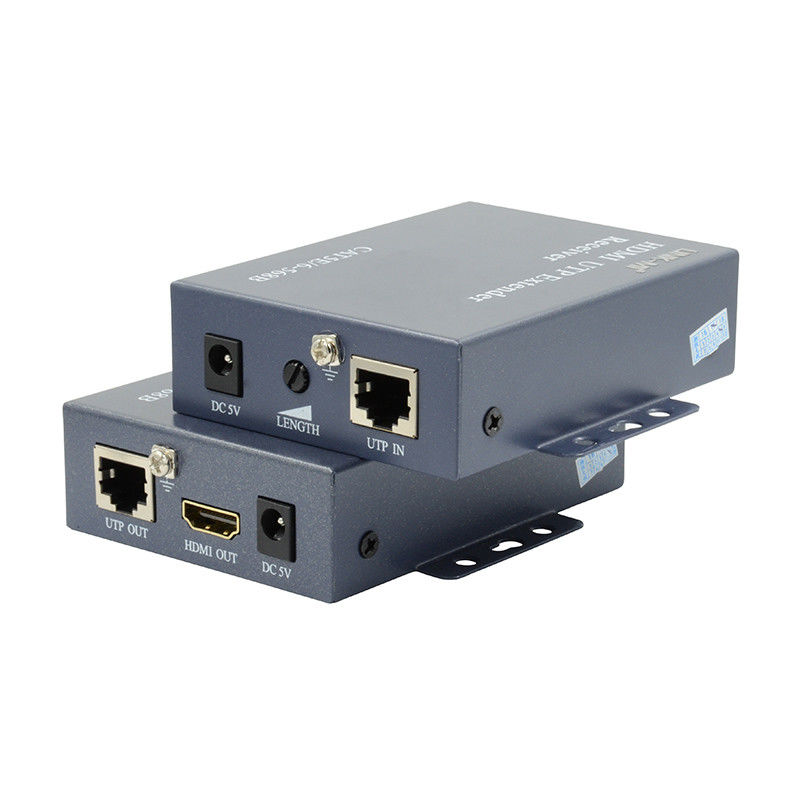

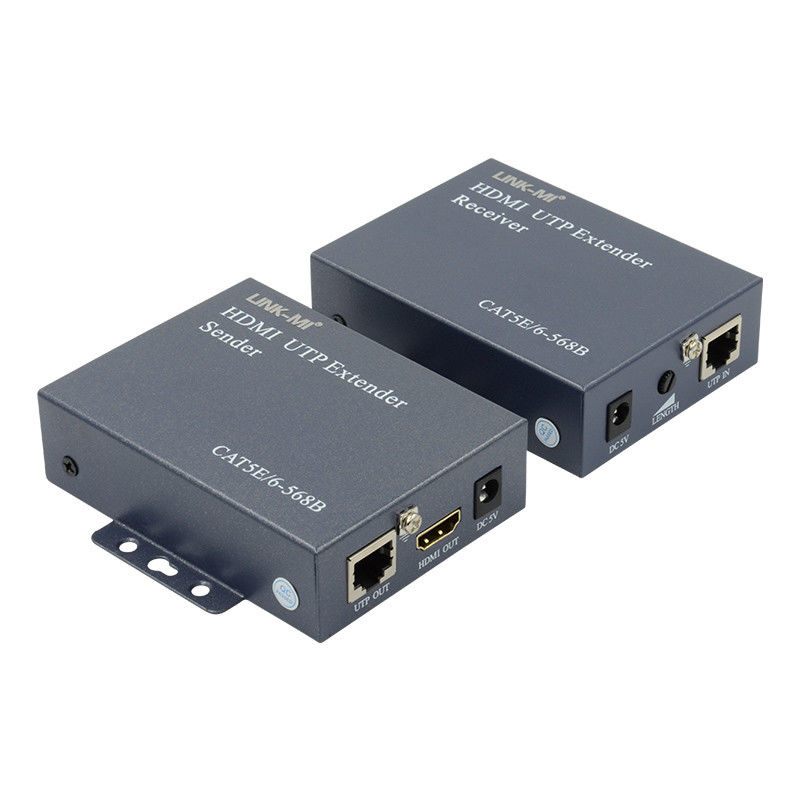

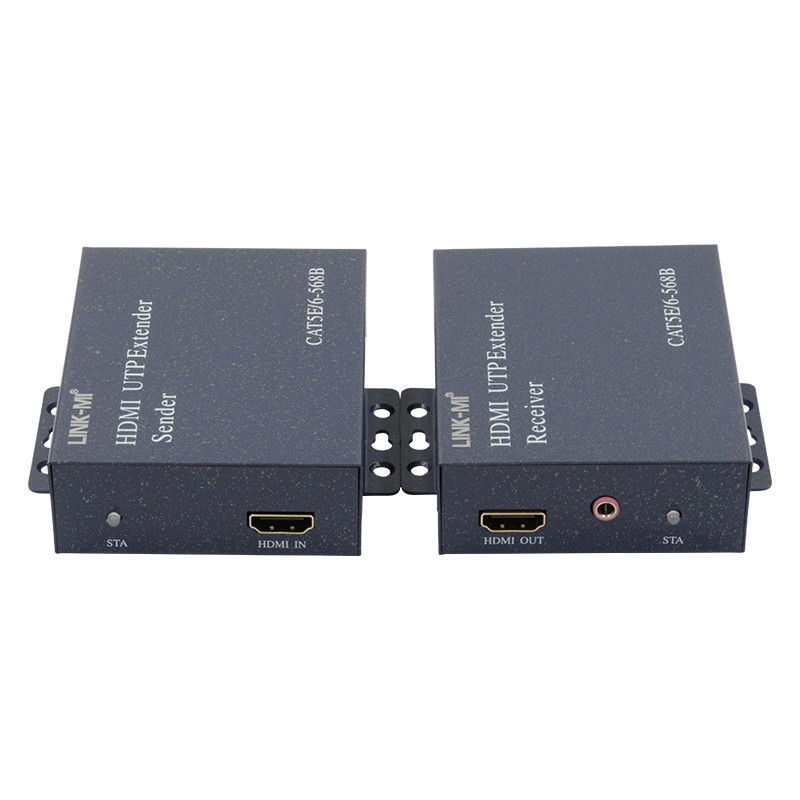

LINK-MI LM-200H L'extenseur HDMI, utilisé pour les signaux HD et non condensés jusqu'à 200 mètres, se compose d'un émetteur et d'un récepteur.Ce produit passe par une paire en cuivre torsadée CAT5/5e/6 ou supérieure (séquence de lignes: blanc w/orange. orange. blanc w/vert. bleu. blanc w/bleu. vert. blanc w/brun. brun) étend ceux jusqu'à 1920 * 1080 @ 60HZ vidéo haute résolution de gamme, audio indépendant à la télécommande,jusqu'à 200 mètres, en attendant, l'émetteur fournit un port de sortie HDMI pour l'affichage local.sans compression d'image la réduction est meilleure; les produits importés par les États-Unis, transmission en temps réel de la fidélité vidéo et audio, circuit antiinterférences, protection intégrée contre la foudre,qui améliore considérablement la stabilité des produits déjà en service. le produit peut transmettre la haute fidélité et en temps réel vidéo, audio, signal.Le circuit anti-interférences intégré de protection contre la foudre améliore également considérablement la stabilité et la durée de vie du produitCe produit est largement utilisé dans le domaine de l'informatique, du cinéma à domicile, de la surveillance, de l'éducation, du système de titres bancaires, etc.
Caractéristiques
1Transmettre un signal HDMI jusqu'à 200 m sur un seul câble CAT5/5e/6.
2.Prise en charge de la résolution vidéo jusqu'à 1920×1080@60Hz.
3.Prise en charge des moniteurs HDMI locaux et distants.
4- Protection contre la foudre.
Spécification
| Les postes |
Définition |
| Fonction |
Type de signal de transmission |
HDMI, audio numérique indépendant |
| Canaux de transmission |
1ère ligne |
| Distance de transmission |
200m |
| Section de puissance |
Mode d'alimentation électrique |
Énergie externe |
| Plage de tension adaptative |
Le régulateur de tension doit être équipé d'un système de régulation de tension. |
|
Performance HDMI
Et l'interface
|
Prise en charge de la version HDMI |
Le HDMI1.3 |
| Prise en charge de la version HDCP |
Le code HDCP1.2 |
| Résolution HDMI |
Compatibilité à la baisse de 1920*1080@60HZ |
| Taux de transfert le plus élevé |
1.65 Gbps |
| Format de transmission du signal audio |
Audio numérique |
| Interface |
Le câble RJ45 Cat5e/Cat6 et supérieur |
|
Résultats
ajustement
|
Effets d'image |
Le bouton de longueur du récepteur peut ajuster l'effet d'écran
À la meilleure
|
| Niveau de protection |
Protection électrostatique |
1A Décharge par contact 3e niveau
1b Décharge d'air de niveau 3
Norme de mise en œuvre: IEC61000-4-2
|
|
Les opérations
Environnement
|
Température de fonctionnement |
0 à 40°C |
| Température de stockage |
-20°C à 70°C |
| Humidité (pas de condensation) |
0·95% |
| Attribut de l'organisme |
Dimensions (L * w * h) |
97*98*28 mm |
| Matériel |
Acier de qualité ingénierie |
| Le poids |
0.8kg |
| Sécurité |
Continuer le temps de travail
Répartition
|
> 30000 heures |
Diagramme de connexion
Description du panneau
Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: En tant que fabricant professionnel, nous fournissons des produits HDMI liés depuis plus de 10 ans en Chine.
Q2: Pourquoi vous choisir?
A2: Nous pouvons offrir des produits avec prix d'usine, bonne qualité, meilleur service et longue garantie.
Q3: Que pensez-vous de votre service de produits?
A3: Nous pouvons offrir OEM et ODM, imprimer votre marque, votre conception sur le produit en fonction de votre quantité de commande.
Q4: Qu'en est-il des conditions de paiement?
A4: Nous acceptons le virement bancaire, l'union occidentale, le gramme d'argent, paypal, la Banque de Chine ou en espèces comme paiement.
Q5: Comment envoyez-vous le colis?
A5: DHL, Fedex, EMS, par voie aérienne, par voie maritime...etc.
Q6: Quels types de garanties offrez-vous?
A6: Notre excellente équipe de service après-vente vous fournira un soutien technique en ligne. Nous offrons une garantie d'un an pour nos produits.
Q7: Comment puis-je acheter les produits dont j'ai besoin s'il n'y a pas de prix sur le site?
A7: Vous pouvez nous envoyer votre enquête sur les produits dont vous avez besoin. Nos ventes vous répondront dans les 24 heures pour vous aider à passer la commande.
